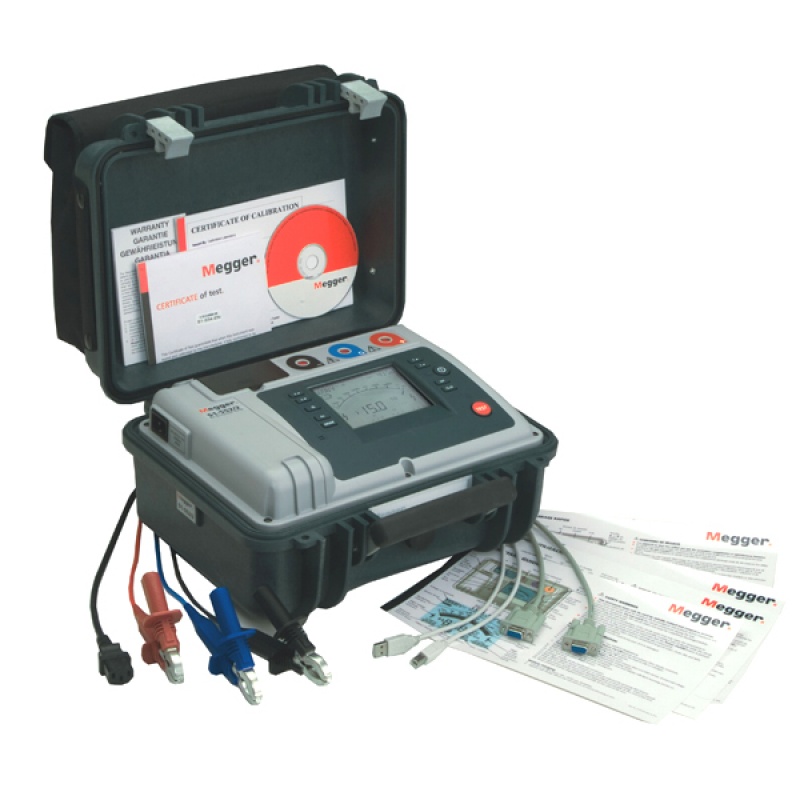

Wysokoprądowy tester rezystancji izolacji 5 kV – Megger S1-552/2

Od początku dwudziestego wieku instrumenty ze znakiem firmowym Megger wyznaczają standardy w pomiarach rezystancji izolacji. Nasza najnowsza seria mierników wysokonapięciowych jest dotychczas najlepszą rodziną urządzeń tego typu. Zaliczone do kategorii przepięciowej CAT IV 600V według klasyfikacji IEC61010-1są to urządzenia niezwykle bezpieczne, o solidnej, szczelnej konstrukcji w klasie IP65, co oznacza, że są odporne na pył i strumienie wody.

Jedyna w swoim rodzaju podwójna konstrukcja obudowy opracowana przez inżynierów Meggera charakteryzuje się na zewnątrz niezwykłą odpornością na ciężkie warunki eksploatacji, podczas gdy wewnętrzna warstwa posiada niezbędne właściwości przeciwogniowe.

Każde z urządzeń nowej serii mierników izolacji jest proste w użyciu. Skrócony przewodnik użytkownika umieszczony na pokrywie instrumentu zawiera instrukcje wystarczające do przeprowadzenia podstawowych testów bez potrzeby odniesienia się do obszernej

instrukcji obsługi. Ograniczenia czasowe pomiarów i progi alarmowe są programowane w menu. Wyniki pomiarów wyświetlane są na dużym, czytelnym ekranie. Wyświetlane informacje obejmują rezystancję izolacji, napięcie próby, prąd płynący w obwodzie, pojemność, stan akumulatora zasilającego i stałą czasową. Na ekranie odmierzanyjest

także czas od uruchomienia próby, dzięki czemu użytkownik uzyskuje dodatkową informację o przebiegu pomiaru. Podświetlenie ekranu ułatwia odczyt wartości pomiarowych w słabym świetle. Szczególną zaletą mierników tej rodziny jest możliwość zasilania ze źródłanapięcia przemiennego sieci elektrycznej, dzięki czemu można wykonać zadania pomiarowe nawet przy rozładowanym akumulatorze.

Aby uzyskać pewność, że mierzona wartość rezystancji izolacji nie jest zafałszowana przez upływność powierzchniową, wysokonapięciowe megaomomierze Meggera – jak większość dostępnych mierników izolacji wykorzystujących do pomiaru napięcia 5 kV i 10 kV – wyposażone są w zacisk ekranujący GUARD do wykonania pomiaru trójzaciskowego. Megger w specyfikacjach technicznych zawsze określa parametry zacisku ekranującego, co pozwala na ocenę prawidłowości uzyskiwanych wyników pomiaru. Należy pamiętać, że parametry zacisku ekranującego mają istotny wpływ na błąd pomiaru.

Mierniki o napięciu próby 10 kV zdolne są mierzyć rezystancje izolacji do 35 TΩ, natomiast megaomomierze 5 kV mierzą rezystancje do 15 TΩ. Dzięki temu możliwe jest wczesne wykrycie degradacji izolacji, określenie postępu degradacji i zaplanowanie z wyprzedzeniem wymiany elementów instalacji.

• Szeroki zakres napięć pomiarowych od 50 V do 10 kV
• Pomiar rezystancji izolacji do 35 TΩ, co pozwala na wczesne wykrycie problemów powierzchniowych
• Duży prąd ładowania do badań obciążeń pojemnościowych
• Wysoka odporność na zakłócenia elektryczne
• Niezwykle solidna konstrukcja
• Podwójna obudowa
• Funkcjonalność
• Zasilanie z wewnętrznego akumulatora lub z sieci elektrycznej
• Pamięć pomiarów

Jeśli często wykonywane są pomiary obciążeń o dużych pojemnościach, takich jak długie kable elektroenergetyczne, najlepiej wybrać jeden z mierników z rodziny S1 charakteryzujących się dużym prądem ładowania (5 mA), co znacznie przyspiesza proces pomiaru.

Jeśli problemem jest wysoki poziom szumu elektrycznego w miejscu pomiaru, najlepiej wybrać modele S1-554 i S1-1054 charakteryzujące się niezwykle wysoką odpornością na zakłócenia. Mierniki te używane są na całym świecie w energetyce zawodowej do badań i konserwacji napowietrznych wyłączników wysokiego napięcia.
