Opis

Seria AFV-P to programowalne źródło zasilania AC z wyjściem DC i precyzyjnym pomiarem. To kompaktowe źródło zasilania zapewnia czystą moc z THD poniżej 0,3% przy 5-100 Hz i dostarcza napięcie wyjściowe 0-310 V i częstotliwość 15-1000 Hz (opcja 5-2000 Hz). Idealnie nadaje się do zastosowań komercyjnych, obronnych i lotniczych, od zapewnienia jakości, weryfikacji projektu, ATE po produkcję masową.

• Kompaktowość i wysoka gęstość mocy: od 600VA do 2500VA zajmuje tylko 2U, a 5000VA – 4U.
• Źródło prądu przemiennego z wyjściem prądu stałego: rozszerzenie zastosowań o testowanie prądu stałego.
• Szerokie napięcie wyjściowe 0-310V i częstotliwość wyjściowa 15-1000Hz (opcja 5-2000Hz).
• THD wynosi tylko poniżej 0,3% przy mocy wyjściowej poniżej 100 Hz.
• Idealny dla prądu rozruchowego: może dostarczyć do 4,5/opt. 9-krotność prądu szczytowego i zweryfikować zgodność ze standardem ATX 3.0.
• Kąt fazowy początkowy/końcowy: użytkownicy mogą zdefiniować kąt fazowy początkowy i końcowy w zakresie od 0° do 359°.
• Funkcja Current Foldback: prąd wyjściowy utrzymuje się na stałym poziomie w zależności od obciążenia, którego napięcie wyjściowe się zmienia.
• Funkcja STEP i RAMP: idealna do testów zmienności napięcia i częstotliwości oraz skutecznie redukuje prąd rozruchowy podczas rozruchu silnika.
• Generacja TRANSIENT zapewnia użytkownikom łatwą konfigurację do symulacji zakłóceń linii zasilania (PLD).
• Bezpłatne oprogramowanie sterujące i sterownik LabVIEW: umożliwiają użytkownikom łatwe programowanie i zdalne sterowanie.
• Użytkownicy mogą szybko ustawiać i przeglądać parametry za pomocą 5-calowego panelu dotykowego lub pokrętła, co zapewnia łatwą obsługę i wyświetlanie pomiarów.
• Wysoka szybkość narastania: poniżej 300 μs od 0~90% napięcia wyjściowego.

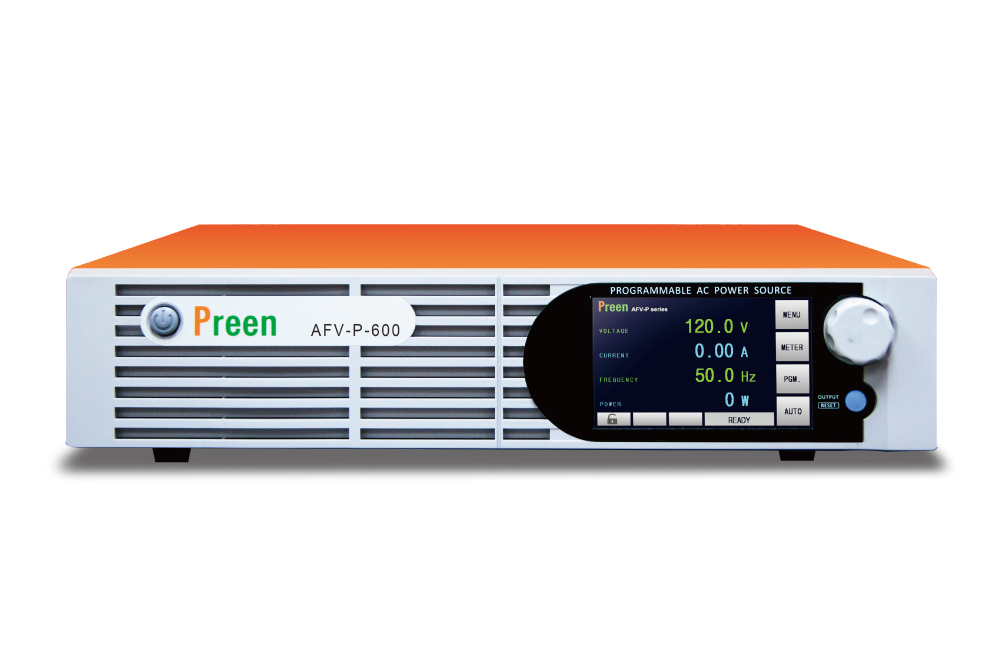

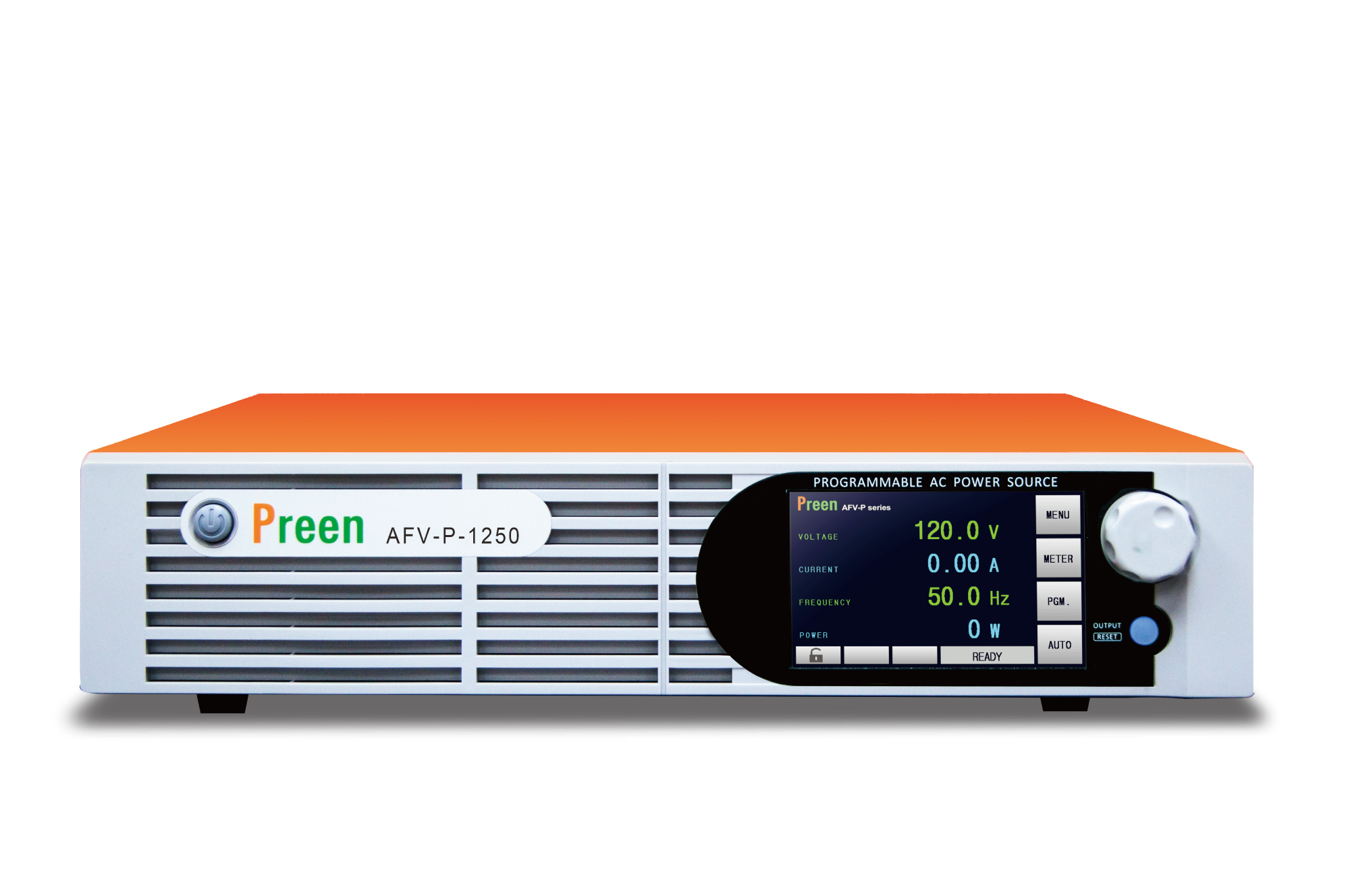

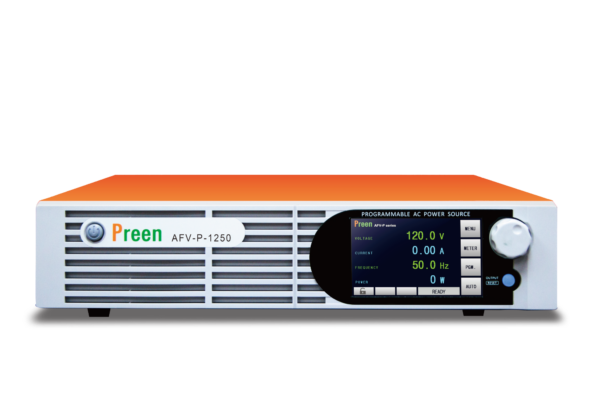

Seria AFV-P

Seria AFV-P to programowalne źródło zasilania AC z wyjściem DC i precyzyjnym pomiarem. To kompaktowe źródło zasilania zapewnia czystą moc z THD poniżej 0,3% przy 5-100 Hz i dostarcza napięcie wyjściowe 0-310 V i częstotliwość 15-1000 Hz (opcja 5-2000 Hz).

• Kompaktowe rozmiary 2U: 600VA / 1250VA / 2500VA4U: 5kVA
• Wysoki prąd rozruchowy AFV-P-600 i AFV-P-1250 są w stanie dostarczyć do 9-krotności prądu szczytowego, co jest odpowiednie do weryfikacji standardu ATX 3.0.
• Niskie THD Całkowite zniekształcenia harmoniczne wynoszą tylko poniżej 0,3% przy mocy wyjściowej poniżej 100 Hz
• Źródło AC z wyjściem DC Jedno urządzenie z wyjściem AC i wyjściem DC, aby rozszerzyć więcej zastosowań
• 5-2000 Hz Szeroki zakres napięcia wyjściowego i częstotliwości.
• Szybki czas reakcji Szybkość narastania poniżej 300 µs od 0~90% napięcia wyjściowego

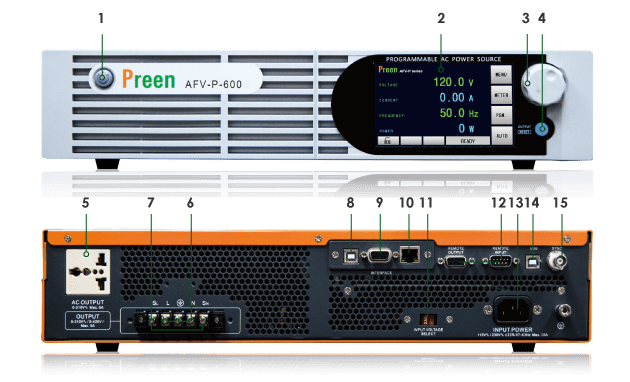

Opis panelu

1. Włącznik zasilania
2. Ekran dotykowy HMI
3. Pokrętło
4. Wyjście / Reset
5. Gniazdo wyjściowe AC
6. Zaciski wyjściowe
7. Zdalny czujnik
8.  Interfejs USB
9. RS-232 / RS-485
10. Interfejs Ethernet
11. Wybór napięcia wejściowego
12. Zdalne wejście/wyjście sterownika
13. Gniazdo wejściowe
14. Interfejs USB
15. Sync. Sygnał we/wy

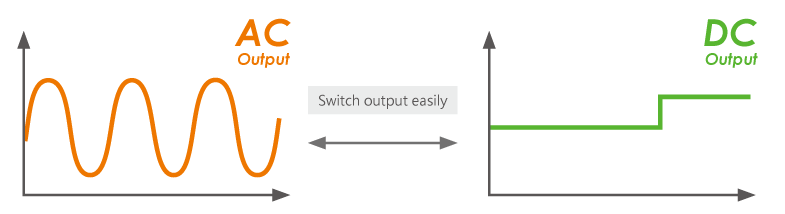

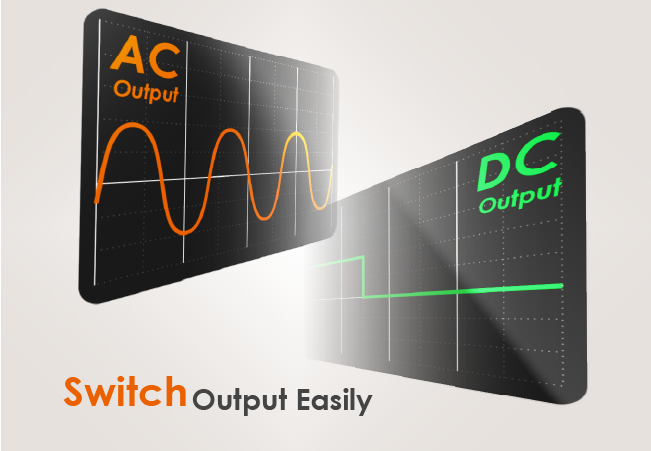

Wyjście AC i DC

Seria AFV-P nie tylko zapewnia wyjście AC do symulacji rzeczywistych warunków sieciowych, ale może również generować wyjście DC w oparciu o ustawienia użytkownika. Jest to idealne, ekonomiczne rozwiązanie do testowania mocy dla laboratoriów badawczo-rozwojowych i certyfikacyjnych.

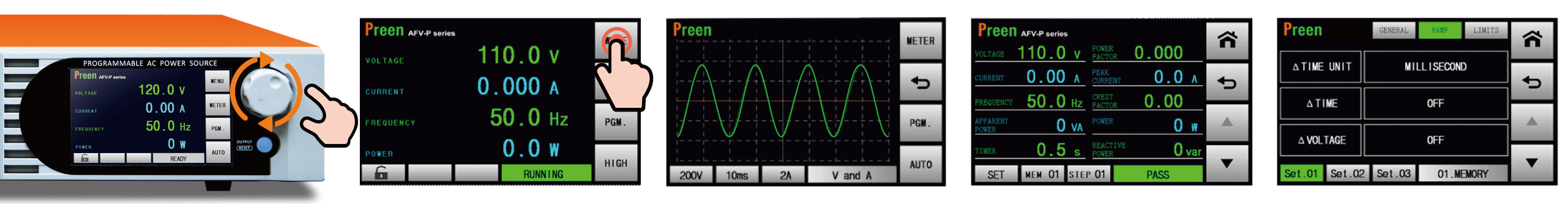

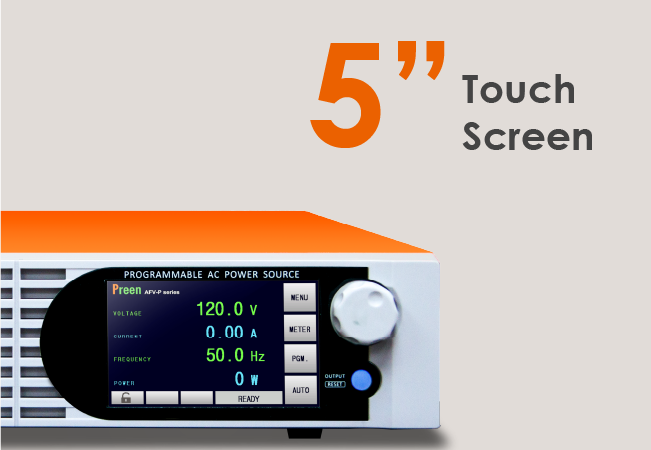

Intuicyjne sterowanie za pomocą ekranu dotykowego

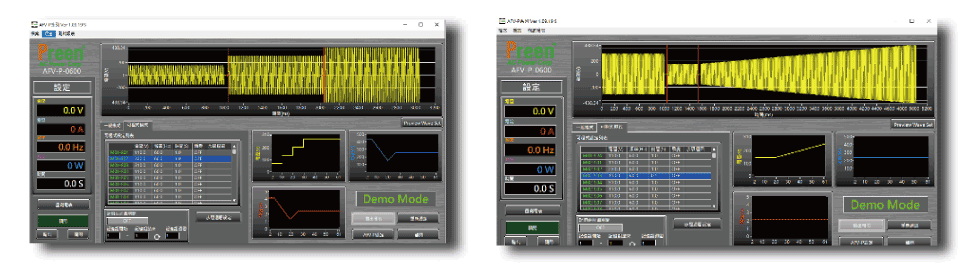

Tworzenie złożonych sekwencji na interfejsie HMI nie jest już trudnym zadaniem dla serii AFV-P. 5-calowy ekran dotykowy zapewnia użytkownikom przejrzysty wyświetlacz i łatwą konfigurację. AFV-P jest również wyposażony w pokrętło do lepszej regulacji.

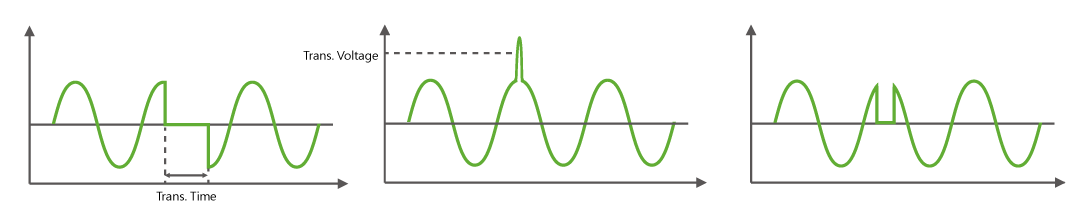

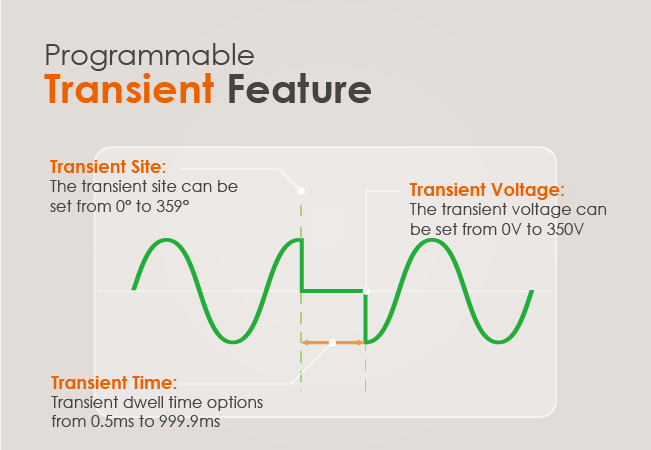

Programowalne symulacje: Funkcja Transient

Dzięki funkcji Transient użytkownik może mieć większą kontrolę nad kształtem fali, wstawiając zakłócenia w zdefiniowanych przez użytkownika lokalizacjach z określonym przez użytkownika zakresem spadku/wzrostu. Jest to przydatna funkcja do symulacji różnych testów zgodności wstępnej i różnych rodzajów zakłóceń linii zasilającej, takich jak przepięcia, zwisy, skoki i spadki, do testów odporności

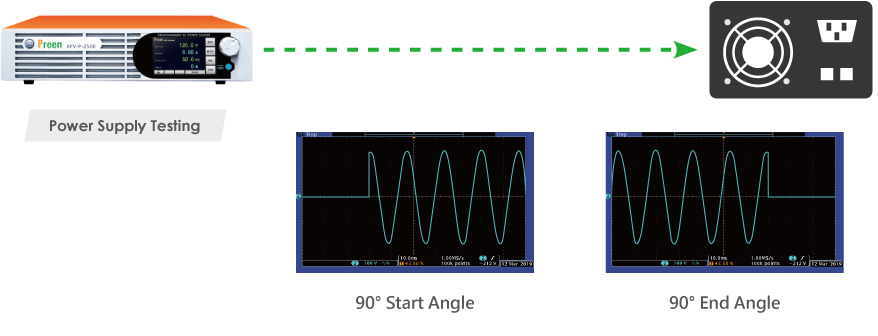

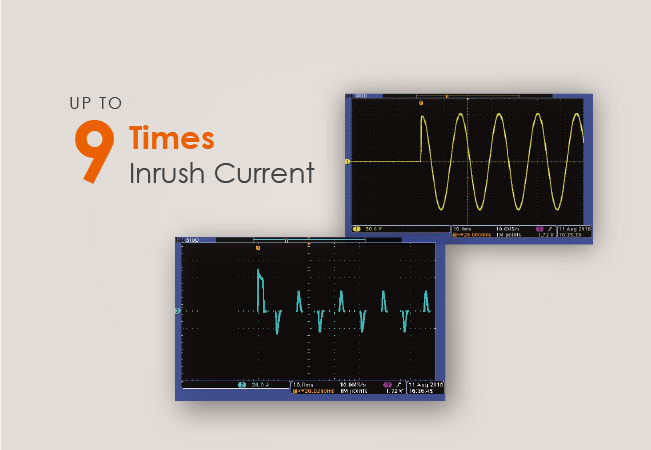

Idealny dla EUT o wysokim prądzie rozruchowym i ustawieniu kąta początkowego / końcowego

Seria AFV-P może zapewnić do 4,5/opt. 9-krotność prądu szczytowego w stosunku do maksymalnego prądu znamionowego, co jest idealne do testów prądu rozruchowego, takich jak testy silników elektrycznych i weryfikacja zgodności ze standardem ATX 3.0. Dodatkowo, seria AFV-P umożliwia użytkownikowi ustawienie kąta początkowego/końcowego dla wyjścia produktu, co jest odpowiednie do testowania zasilaczy impulsowych.

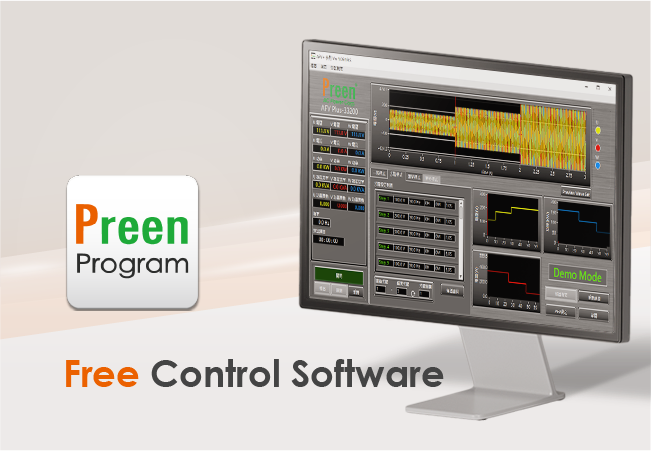

Wiele interfejsów komunikacyjnych i oprogramowanie sterujące

Seria AFV-P jest wyposażona w interfejsy komunikacyjne USB, Ethernet, RS232 i RS485, dzięki czemu użytkownicy nie muszą już wydawać dodatkowych pieniędzy na kartę zdalnego interfejsu. Opcjonalnymi interfejsami są tylko GPIB i Analog. AFV-P zapewnia również oprogramowanie sterujące z wszechstronnymi funkcjami programowania i sterownikiem LabView, które pomagają użytkownikom łatwo kontrolować źródło prądu przemiennego bez konieczności dalszego programowania.

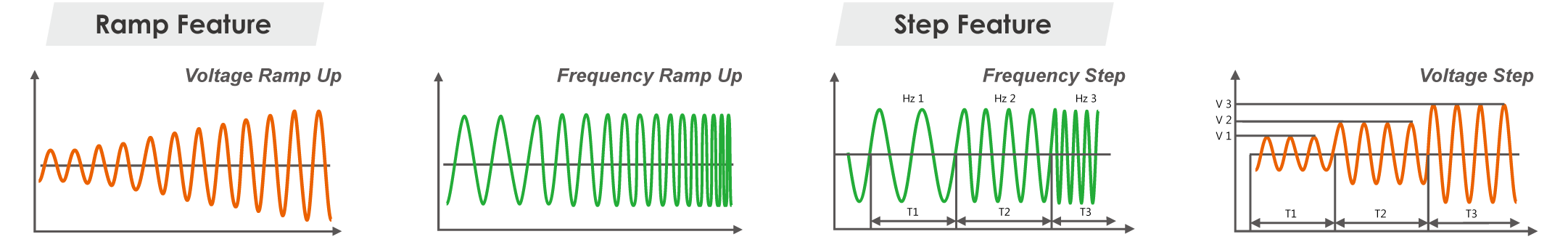

Programowalna symulacja: Funkcje Step i Ramp

Funkcje Ramp i Step pozwalają użytkownikom zdefiniować szybkość narastania napięcia i częstotliwości w każdym kroku. Użytkownicy mogą ustawić czas narastania/opadania, jednostkę czasu i zmianę napięcia/częstotliwości między krokami, aby stworzyć szeroki zakres przebiegów. Dodatkowo, funkcja Ramp może skutecznie zmniejszyć prąd rozruchowy poprzez symulację łagodnego rozruchu silnika lub sprężarki.

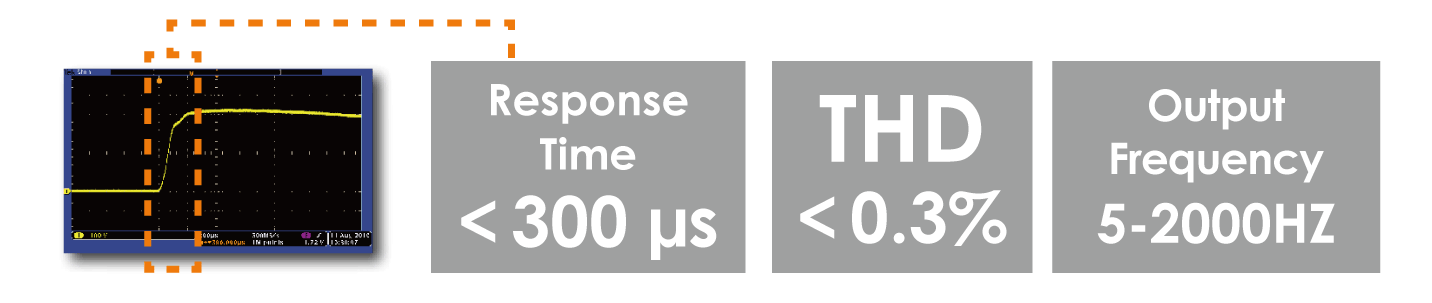

Szybka reakcja i wysoka stabilność

Seria AFV-P to wysokowydajne źródła prądu przemiennego o krótkim czasie reakcji, niskich całkowitych zniekształceniach harmonicznych i ścisłej regulacji napięcia. Dzięki zaawansowanym technicznie funkcjom, użytkownicy mogą z łatwością symulować zakłócenia linii zasilającej, takie jak spadki, przepięcia, zaniki i skoki napięcia.
