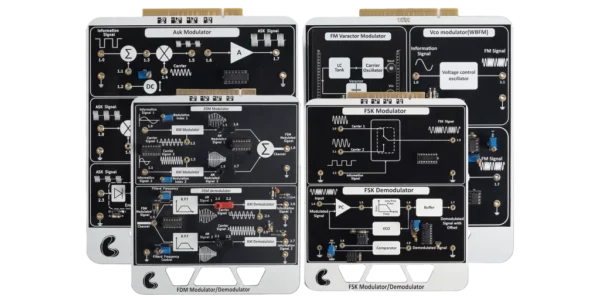

Zaawansowany modułowy system telekomunikacyjny

• Składa się z różnych modułów, Każdy z nich pełni określoną funkcję, która może być łączona ze sobą podczas eksperymentów jako podstawowe bloki komunikacyjne
• Jednostka bazowa interfejsu komputerowego posiada wirtualny instrument, który można podłączyć do komputera PC w celu zapewnienia analizy widma (FFT) i funkcji oscyloskopu.
• Moduły są łączone ze sobą za pomocą gniazd na panelu przednim za pomocą przewodów łączących, aby modelować badany system.
• Moduł Lewy banan jest przeznaczony dla wejść sygnałowych (wejścia o wysokiej impedancji).
• Moduł Prawy banan jest przeznaczony dla wyjść sygnałowych (wyjścia o niskiej impedancji).
• Wszystkie wejścia i wyjścia są oznaczone kolorami, aby wskazać typ sygnału.
• Znaki bananowe dla sygnałów analogowych i cyfrowych w celu ułatwienia połączenia.
• Zmienna regulacja sterowania w modułach zależy od obserwacji i pomiaru sygnałów wyjściowych.

Moduły podstawowe Kod: (ACM100.01)

• Moduł zmiennego sygnału napięcia stałego:
  • Sygnał wyjściowy : Zmienny (-2,5 do 2. 5V), Stały (+5V DC)
• Moduł Adder:
  • Sygnał wejściowy: Analogowy do 4Vpp
  • BW: DC do 150 KHz
  • Wzmocnienie: 0 do 2
• Oscylator audio:
  • Zakres częstotliwości: regulowany 300Hz do 10kHz
  • Sygnał wyjściowy: Analogowy 4V pk-pk, cyfrowy 0:5V
• Wzmacniacze buforowe:
  • Sygnał wejściowy: Analogowy do 4Vpp
  • BW: DC do 150 KHz
  • Wzmocnienie: 0 do 10
• Podwójny przełącznik analogowy:
  • Sygnał wejściowy: 2 wejścia analogowe do 4Vpp
  • BW : do 100 KHz
  • Sygnały sterujące: 2 cyfrowe 0:5V (do 300 KHz)
  • Sygnał wyjściowy : 1 wyjście analogowe dla każdego kanału
  • Liczba kanałów: 2 kanały
• Moduł multiplikatora:
  • Sygnały wejściowe: 2 sygnały analogowe
  • BW : do 1MHz
  • Sygnał wyjściowy: 1 sygnał analogowy
• Moduł przesuwnika fazowego:
  • Sygnał wejściowy: analogowy do 4Vpp
  • BW: DC do 150KHz
  • Sterowanie: Potencjometr regulacji przesunięcia fazowego (0:360 stopni 5% tolerancji)
• Quadrature Phase Splitter module:
  • Zakres częstotliwości: 200Hz do 10kHz
  • Phase Response 90 stopni pomiędzy wyjściami
  • Sygnał wejściowy: 1 z wejść analogowych do 4Vpp
  • Sygnał wyjściowy : 2 wyjścia analogowe
• Moduł generatora sekwencji:
  • Sygnał wejściowy : Cyfrowy 0:5V ,1Hz do 10KHz
  • Liczba sekwencji : 4
  • Długości sekwencji 32, 256, 256, 2048
  • Sygnały wyjściowe : Cyfrowe 0:5V (X, Y i synchronizacja)
• Moduł dostrajanego filtra dolnoprzepustowego:
  • Sygnał wejściowy: Analogowy do 4Vpp
  • Częstotliwość odcięcia: 900 Hz do 12 KHz
  • Typ: 8. rzędu, eliptyczny
  • Wzmocnienie: Regulowany
• Moduł podwójnego generatora impulsów:
  • Sygnał wejściowy: cyfrowy 0:5V, do 50KHz
  • Sygnały wyjściowe: 2 cyfrowe 0:5V (Q1, Q2)
  • Kontrola: Szerokość impulsu (3 do 25 µs), Opóźnienie impulsu (Q2-Q1 10 do 120 µs)
• Moduł komparatora:
  • Sygnał wejściowy : Analogowy 4Vpp
  • Sygnały wyjściowe : Cyfrowe 0:5V (do 100 KHz)
• Moduł prostownika:
  • Sygnał wejściowy : Analogowy 4Vpp (do 100KHz)
  • Sygnały wyjściowe : Analogowy prostowany półfalowo
• Dioda i RC
  • DIODE & LPF (RC)
  • Częstotliwość odcięcia : 2.8kHz (około)
• Moduł filtra dolnoprzepustowego:
  • Sygnał wejściowy: Analog (Audio Range)
  • Cutoff Freq : 2.8 KHz
• Moduł Clipper:
  • Zakres działania: do 150 KHz
  • Poziom wyjściowy 1.8Vpk
  • Regulowane Wzmocnienia 3 kroki; x0. 8, x8 i x40
• Moduł oscylatora sterowanego napięciem:
  • Sygnał wejściowy: dane cyfrowe 0:5V w trybie FSK
  • Wejście analogowe 6vpp w trybie VCO
  • Dwa zakresy częstotliwości pracy: Low 1KHz do 17KHz, High 60KHz do 140Khz
  • Sygnał wyjściowy : analogowy i cyfrowy (1KHz do 17KHz , 60KHz do 140Khz)
  • Wzmocnienie: 0 do 2
• Moduł filtra dolnoprzepustowego:
  • Sygnał wejściowy: Analogowy do 4Vpp
  • Cutoff Freq: 60 KHz
  • Gain : zmienny od 0 do 5
• Syntezator częstotliwości FHSS:
  • Sygnały wejściowe: cyfrowe 0:5 V, wejście CLK
  • Tryby pracy: ręczny, tryb PN
  • Sygnały wyjściowe: 8-poziomowe napięcie analogowe, sinusoidalne o zmiennych częstotliwościach dyskretnych.
• Integrate & Dump:
  • Tryby pracy: integrate & dump; integrate & hold; sample & hold; PWM.
  • Kanały: 2 kanały
  • Sygnały wejściowe i wyjściowe: sygnały analogowe do 4V pk-pk.
  • Wejście zegara: 500Hz do 15kHz, 0:5V cyfrowe.
  • Integrator: wyzwalany zboczem ujemnym
  • Sampler: wyzwalany zboczem dodatnim
  • Ready: 0:5V, szerokość do 10μs.
• Filtry kanałów pasma podstawowego:
• Sygnał wejściowy: AC lub DC, 4 kanały z różnymi 3 filtrami
  • Kanały :
    • Kanał 1 prosty
    • Kanał 2 Butterworth, 7. rzędu
    • Kanał 3 Bessel, 7. rzędu
    • Kanał 4 OpFil Linear Phase, 7. rzędu

Kod modułów zaawansowanych: (ACM100. 02)

• Decyzja:
  • Poziomy wejścia/wyjścia zależą od wybranego formatu fali:
    • TTL : +5V, 0V
    • Unipolar : +2V, 0V
    • Bipolar : +/-2V
  • Formaty falowe: NRZ-TTL, NRZ-L, NRZ-M, UNI-RZ, BIPOLAR-RZ, RZ-AMI, BIPHASE-L, DICODE, DUOBINARY
  • Wejście zegara: 250Hz do 3. 5 kHz
  • Tryby modulacji Z: Dostępne trzy tryby
• Wyłączny moduł bramki OR :
  • Sygnały wejściowe : Cyfrowe 0:5V
  • Sygnał wyjściowy: bramkowany czasem HI wejścia CLK
  • Wejście CLOCK: 0:5V, do 40kHz
• Moduł monostabilny:
  • Tryby pracy: normalny, rozszerzony, rozszerzony
  • Wejście CLOCK: 0:5V , do 20kHz
  • Sygnał TRIG: do wyboru poziom aktywny, aktywny HI lub aktywny LO
• Moduł kodera liniowego:
  • Sygnał wejściowy: Cyfrowy 0:5V
  • Wejście zegara: Cyfrowy 0:5V
  • Sygnał wyjściowy: +/-2Vp-p
  • Tryby kodowania linii :
    • NRZ-L Bez powrotu do zera – poziom; <bipolarny>
    • NRZ-M Bez powrotu do zera – znak; <bipolarny>
    • UNI-RZ Unipolarny powrót do zera; <unipolarny>
    • BIP-RZ Bipolarny powrót do zera; <3-poziomowy>
    • RZ-AMI Powrót do zera – naprzemienne odwrócenie znaku; <3-level>
    • BiO-L Biphase – poziom ( Manchester ); <bipolar>
    • DICODE-NRZ Dicode – bez powrotu do zera; <3-level>
    • PRECODED DUOBINARY (PARTIAL RESPONSE SIGNALING); <3-level>
• Moduł dekodera kodu liniowego:
  • Sygnał wejściowy: +/-2Vp-p
  • Wejście zegara: Cyfrowy 0:5V, 100kHz
  • Sygnał wyjściowy: Cyfrowy 0:5V
• Filtry kanałów 100 Khz:
  • Sprzężenie wejściowe: AC lub DC, 3 kanały
  • Odpowiedzi kanałów: straight-through, bandpass filter, lowpass filter
• Moduł kodera PCM:
  • Sygnał wejściowy: 2 Analog +/- 2Vp ( Audio Frequency ), CLK Digital 0:5V do 10KHz
  • Sygnał wyjściowy: Szeregowy strumień danych 0:5V w standardowym formacie binarnym (8 bitów) plus impuls synchronizacji ramki (FS).
• Moduł dekodera PCM:
  • Sygnał wejściowy: Szeregowy, strumień danych 0:5 V w standardowym formacie binarnym z przesunięciem (8 bitów) plus impuls synchronizacji ramki (FS) i CLK
  • Cyfrowy 0:5 V do 10 kHz.
  • Sygnał wyjściowy: 2 sygnały analogowe +/- 2Vp (częstotliwość audio)
• Opóźnienie cyfrowe:
  • Sygnał wejściowy: sygnały cyfrowe 0 do 5V, zegar do 15 KHz
  • Sygnał wyjściowy: sygnały cyfrowe 0 do 5V
  • Zakres opóźnienia: 10μs do 1.5ms, zmienne wybierane zakresy
• Bit Clock Regeneration:
  • Divide by N:
    • Input & Output signals: 0 do 5V cyfrowe, Wejście zegara do 150KHz
    • Divisory: -1, 2, 4 i 8, wybierane przełącznikiem
  • Detektor przejścia:
    • Sygnał wejściowy: 0 do 5V cyfrowy
    • Sygnał wyjściowy: 0 do 5V cyfrowy, zmienna szerokość impulsu
  • Filtr pętli:
    • Sygnały wejściowe & Sygnały wyjściowe: sygnały analogowe 4V pk-pk.
    • Typ: konwencjonalny, pasywny, typ 1, struktura pętli drugiego rzędu
    • Buforowanie: aktywne
  • Podwójne filtry pasmowe:
    • Sygnały wejściowe i wyjściowe: sygnały analogowe 4V pk-pk
    • Typ: Chebyshev czwartego rzędu z tętnieniem pasma przepustowego 3dB
    • Zegar wewnętrzny: 104kHz, wyprowadzony z kryształu
    • Zegar zewnętrzny: 0 do 5V cyfrowe, 50kHz do 250kHz
• M-Level Encoder:
  • Sygnał wejściowy: szeregowy, 0:5V cyfrowe, CLK do 10kHz
  • Tryby pracy: do wyboru (NORM, DEMO)
  • Pattern: kołowy lub prostokątny, 4, 8 i 16 punktowe konstelacje (do wyboru)
  • Sygnał wyjściowy: 2. 5Vpk-pk
• Dekoder M-Level:
  • Sygnał wejściowy: 2.5Vpk-pk, CLK 0:5V cyfrowy do 10kHz.
  • Kontrola offsetu: regulowana.
  • Sygnał wyjściowy: szeregowy 0:5V cyfrowy.
  • Tryby pracy: do wyboru (STANDARD, BPSK).
  • Wzorzec: do wyboru – okrągły lub prostokątny, 4, 8 i 16-punktowe konstelacje
  • Modulacja Z: dostępna w 3 trybach, zmienna kontrola poziomu.
• Użycia cyfrowe:
  • Falownik cyfrowy
    • Sygnał wejściowy i wyjściowy: sygnał cyfrowy 0 do 5 V, 0 do 150 kHz
  • Dywidery
    • Sześć dzielników o różnym współczynniku podziału 2,3 lub 4.
• Kwadratura:
  • Dwa mnożniki
    • Sygnał wejściowy i wyjściowy: sprzężony DC
    • Pasmo przenoszenia: 1 MHz
    • Regulowane wzmocnienie: 0 do 2
  • Adder
    • Wzmocnienie : zmienne 0 do 10
    • Pasmo przenoszenia : 150 KHz
• Multiple Sequences Source:
  • Dwa niezależne pseudo-szumy, dwa niezależne Exclusive-OR
  • Sygnał wejściowy: od 0 do 5 sygnałów cyfrowych
  • Sygnały wyjściowe: cyfrowe od 0 do 5V, analogowe do 4V pk-pk.
  • Wyjście sekwencji: długość do 7 bitów do 16 bitów
  • Wejście zegara: do 250 KHz
  • Przycisk resetowania: w zestawie
• Dekoder CDMA:
  • Zmienne opóźnienie cyfrowe
    • Opóźnienie: zmienne, od 1µS do 10µS i od 100µS do 1mS
    • Sygnały wejściowe i wyjściowe : cyfrowe 0:5V
  • Generator sekwencji pseudoszumów
    • Wejście CLK: ponad 250 KHz : cyfrowe 0:5V
    • Reset: Dozwolone
    • Wyjście sekwencji: sygnały analogowe do 4V pk-pk, wybierana długość do 7 bitów do 16 bitów
• Detektor przekroczenia zera
  • Sygnał wejściowy: do 4V pk-pk
  • Wyjście: cyfrowe 0:5V
• Filtry dolnoprzepustowe
  • Tuneble from DC to 10 KHz
