Zaawansowany system szkoleniowy emulatora energii wiatrowej

Specyfikacja – Zaawansowany system szkoleniowy emulatora energii wiatrowej

Dane techniczne

Wentylator osiowy

• Maksymalny przepływ objętościowy: 10 m3/s
• Maksymalna moc: 5,5 kW
• Prędkość wiatru: 20 m/s

Elektrogenerator synchroniczny z magnesami trwałymi

• Typ generatora: 3-fazowy generator synchroniczny z magnesami trwałymi
• Napięcie bez obciążenia: 30 V
• Prąd znamionowy: 20 A
• Prędkość znamionowa: 1000 obr./min
• Moc znamionowa: 0,5 kW

Wirnik

• Regulacja łopatek wirnika: -5…15°

Szczegóły techniczne

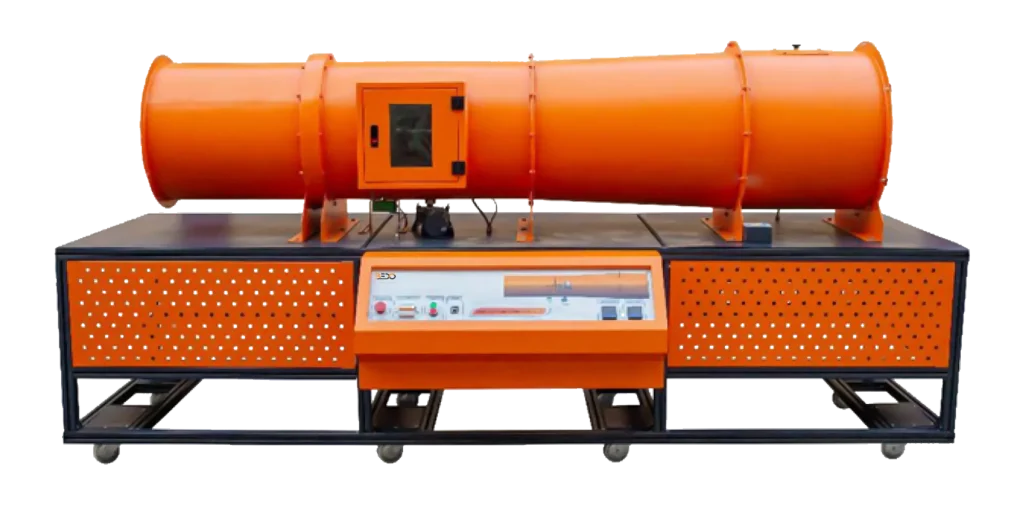

• Trener edukacyjny składa się z emulatora energii wiatrowej i jednostki sterującej do wyświetlania i kontrolowania prędkości wiatru w celu symulacji rzeczywistego scenariusza generowania wiatru i określenia wydajności elektrowni wiatrowej.

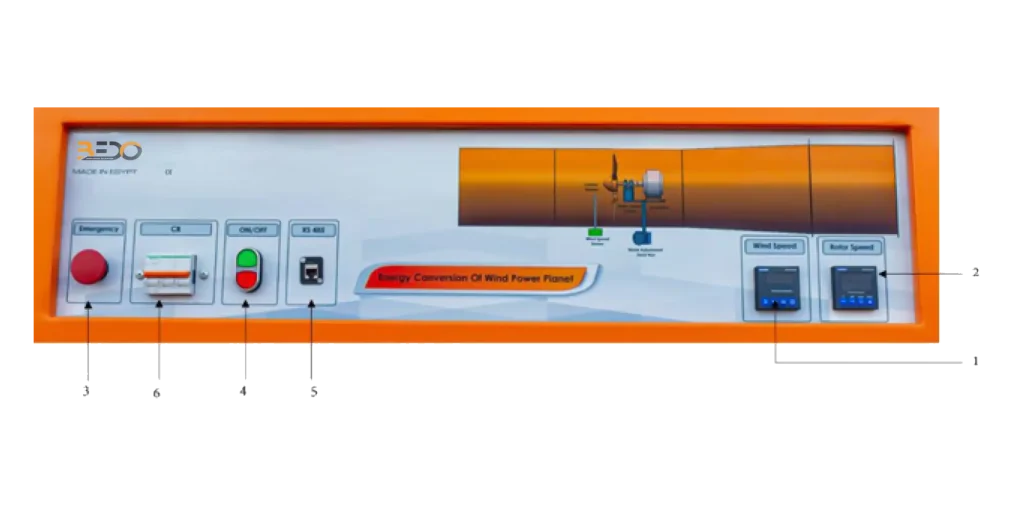

• Jednostka sterująca jest w stanie regulować prędkość wiatru i wyświetlać zmierzone wartości wiatru, prędkości wirnika, napięcia i prądu.
• Kąt łopatek wiatru można łatwo regulować.
• Jednostka jest zamocowana na kółkach jezdnych, aby ułatwić jej ruch wewnątrz laboratorium, te kółka jezdne są wyposażone w hamulce, aby zapobiec ślizganiu się trenażera podczas pracy, jednostka jest malowana elektrolitycznie i zabezpieczona przed rdzą.
