Zaawansowany zestaw mikrokontrolerów PIC

Opis

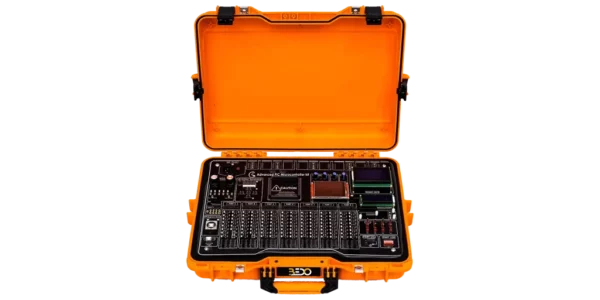

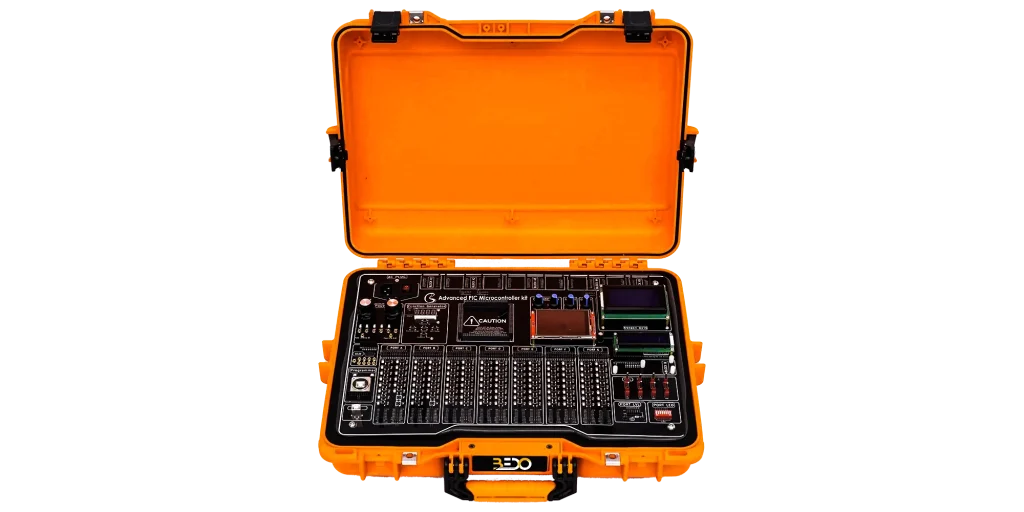

Zaawansowany zestaw mikrokontrolera PIC to zestaw laboratoryjny, który ma na celu zapoznanie uczestnika szkolenia z zaawansowanymi tematami mikrokontrolera PIC, różnymi komponentami mikrokontrolera i połączeniami. Wsparcie dla trzech różnych architektur dsPIC33, PIC24 i PIC32. Zestaw został zaprojektowany w formie lekkiej przenośnej plastikowej obudowy wyposażonej w prawdziwy mikrokontroler i różne komponenty elektroniczne związane z jego funkcjami, aby umożliwić szeroki zakres eksperymentów. Zestaw oparty jest na mikrokontrolerze Microchip dsPIC / PIC Zestaw zapewnia dużą liczbę modułów interfejsu z przełącznikami konfiguracyjnymi, które otwierają szeroki zakres eksperymentów. Dzięki PICkit In-Circuit Debugger/Programmer, wystarczy tylko kabel USB do komputera, bez dodatkowych komponentów sprzętowych do zastosowania kodów programowania. Łatwy w użyciu i przyjazny zestaw

Zakres dostawy

Zestaw zaawansowanego mikrokontrolera PIC (EMB108)
- 1 X Kabel Ethernet
- 3 X Kabel USB
- 1 X Karta MicroSD
- 1 X Zestaw słuchawkowy
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI01)
Moduł wtyczki PIC32MX470F512L
dsPIC33CK64MP208T
Moduł wtyczki PIC24FJ128GA406

Szczegóły techniczne

Wbudowany programator / debugger PIC KIT (dostęp przez port USB ze wskaźnikami LED)
Mikrokontrolery obsługiwane jako pojedyncze moduły podłączane do zestawu, Domyślny moduł plug-in z zestawem [PIC32MZ2064DAL169] Moduł o następujących cechach:
- Rdzeń: 200 MHz
- 120 wejść/wyjść
- Wewnętrzny interfejs DDR2 SDRAM
- 3-warstwowy kontroler grafiki z obsługą do 24-bitowych kolorów
- Wysokiej wydajności procesor graficzny 2D (GPU)
- Interfejsy audio
- USB 2. 0 High-Speed On-The-Go (OTG)
- 10/100 Mbps Ethernet MAC z interfejsem MII i EMII
- 12-bitowy ADC
- Komunikacja CAN, UART, SPI, I2C
Trener obsługuje również następujące rodziny mikrokontrolerów (nie są dołączone, patrz sekcja opcjonalna) dsPIC33, PIC24 i PIC32
Mikrokontroler z możliwością wyboru napięcia roboczego (+3. 3 lub +5V)
Zintegrowany moduł stałego zasilania DC: + 3.3V, +5V, +12V, -5V, -12V (zabezpieczone bezpiecznikami) ze wskaźnikami LED – dostęp przez gniazda 2mm (dla modułów zewnętrznych)
Zintegrowany moduł zmiennego zasilania DC: +1.25VDC do +5VDC lub -1. 25VDC do -5VDC (zabezpieczony bezpiecznikiem) ze wskaźnikami LED – dostęp przez gniazda 2mm (dla modułów zewnętrznych)
Rezystor podciągający i obniżający dla każdego pinu mikrokontrolera (do wyboru (podciągający, pływający, pull-down)
Dioda sygnalizacyjna LED dla każdego pinu mikrokontrolera
Przycisk dla każdego pinu mikrokontrolera (do wyboru sygnał VCC lub GND)
Gniazda męskie/żeńskie dla każdego portu mikrokontrolera do połączeń zewnętrznych
Identyfikator programistyczny: Obsługuje zintegrowane środowisko programistyczne MPLAB® X i MikroC for PIC
Zawiera gotowe do uruchomienia kody dla wszystkich dołączonych komponentów trenera przez MikroC For PIC
8 przełączników cyfrowych (+3. 3 lub +5V) do wyboru
Zintegrowany generator impulsów od 2 Hz : 1KHz (do wyboru poziom +3.3V lub +5V)
Przełączniki dip do konfiguracji portów I/O mikrokontrolera
1 gniazdo źródła zasilania xAC (zabezpieczone bezpiecznikiem) z przełącznikiem ON/OFF

Wymagane do programowania

Laboratory PC

Zestawy

Zestaw komunikacyjny typu A (EMB108.01. 01)
- 1 x ekran dotykowy TFT
- 1 X moduł wtykowy interfejsu CAN typu A
- 2 X moduł wtykowy interfejsu UART na USB typu A
- 1 x moduł wtykowy pamięci EEPROM I2C typu A
- 1 X moduł wtykowy pamięci EEPROM typu A Moduł
- 1 X Ethernet typ-A Moduł wtykowy
- 1 X Audio In/Out typ-A Moduł wtykowy
- 1 X MicroSD Card typ-A Moduł wtykowy
Type A Actuator Kit (EMB108. 01. 02)
- 1 x brzęczyk piezoelektryczny typu A moduł wtykowy
- 1 x głośnik typu A moduł wtykowy
- 1 x interfejs silnika krokowego poprzez ULN23803
- 1 x interfejs silnika DC
- 1 x interfejs silnika serwo
Zestaw czujników typu A (EMB108.01. 03)
- 1 x czujnik temperatury LM35 typ-A moduł wtykowy
- 1 x czujnik temperatury D518B20 typ-A moduł wtykowy
- 2 x potencjometry do symulacji analogowego I/P do mikrokontrolera (mikrokontroler podłączony pin do wyboru)
- 5 X uchwyt modułów wtykowych typu-A (dla modułów wtykowych typu-A)
Moduły wtykowe typu-B (EMB108. 01.04)
- 1 X Uchwyt modułów wtykowych typu B (dla modułów wtykowych typu B)
- 1 x Gniazdo USB typu B (do bezpośredniego połączenia USB jako host)
