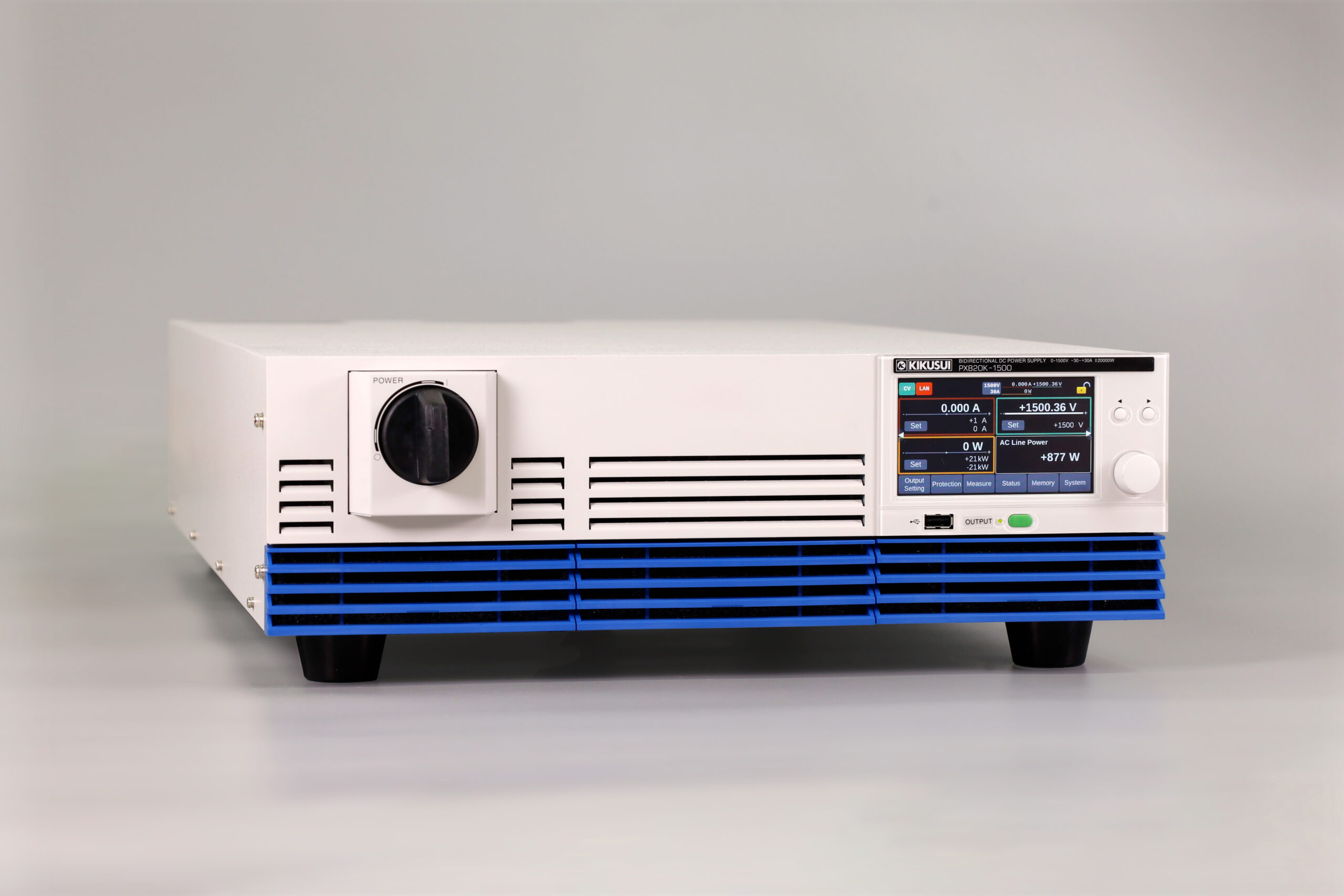

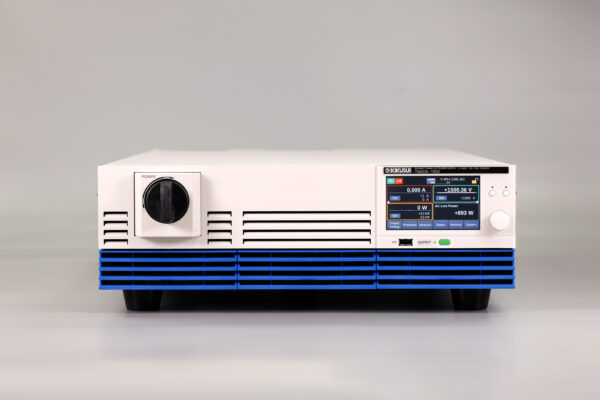

Dwukierunkowy zasilacz DC o wysokiej wydajności z serii PXB
Kondensuje moc wyjściową 20 kW w obudowie o rozmiarze 3U. Nie tylko radzi sobie z wysokimi napięciami rzędu 1500 V, ale także jest zdolny do zasilania i regeneracji w obu kierunkach w jednym urządzeniu.
Zapewniamy nowe środowisko testowe zasilania dla urządzeń elektrycznych i elektronicznych, które stają się coraz bardziej wydajne. Ponadto zapewniamy różnorodne interfejsy analogowe, cyfrowe i komunikacyjne dla optymalnego działania na każdym etapie badań, rozwoju i produkcji! Nowa generacja dwukierunkowych zasilaczy DC, które wspierają postęp zaawansowanych technologii.
Wybór wejścia zasilania
Do wyboru modele 3-fazowe 3-przewodowe 200 V lub 400 V. Brak ograniczeń wyjściowych dla obu napięć wejściowych.
Wysoka gęstość mocy
duża moc i wzmacniacz; kompaktowy
Kondensuje moc wyjściową 20 kW w obudowie o rozmiarze 3U.

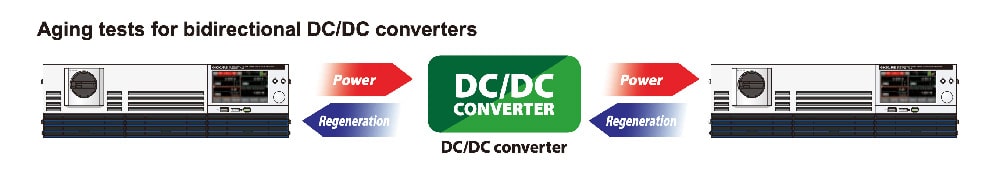

Wyjście dwukierunkowe
Pojedyncza jednostka obsługuje zarówno zasilanie, jak i regenerację.
Do zastosowań testowych, takich jak falowniki o rosnącej wydajności.
1500V
Maksymalne napięcie: 1500V kompatybilne z wysokim napięciem.
Wybór wejścia zasilania
Do wyboru modele 3-fazowe 3-przewodowe 200 V lub 400 V. Brak ograniczeń wyjściowych dla obu napięć wejściowych.
Wysoka gęstość mocy
duża moc i wzmacniacz; kompaktowy
Kondensuje moc wyjściową 20 kW w obudowie o rozmiarze 3U.
Wyjście dwukierunkowe
Pojedyncza jednostka obsługuje zarówno zasilanie, jak i regenerację.
Do zastosowań testowych, takich jak falowniki o rosnącej wydajności.
1500V
Maksymalne napięcie: kompatybilne z wysokim napięciem 1500V.
Możliwość wyboru wejścia zasilania
Do wyboru modele 3-fazowe 3-przewodowe 200 V lub 400 V. Brak ograniczeń wyjściowych dla obu napięć wejściowych.
Cechy
- Zakres mocy wyjściowej od 2,25 do 3 razy większy od zasilania sieciowego
- Szybkie czasy narastania i opadania sygnału
- Wysoce stabilna praca z wysoką odpornością na obciążenia pojemnościowe
- Zoptymalizowany do różnych celów i zastosowań, z możliwością wyboru prędkości reakcji
- Do 10 jednostek może pracować równolegle, osiągając moc 200 kW※
- Funkcja sekwencji
- Funkcja impulsu / funkcja znaku
- Funkcja regeneracji (regeneracja na miejscu)
- Możliwość wyboru mocy wejściowej

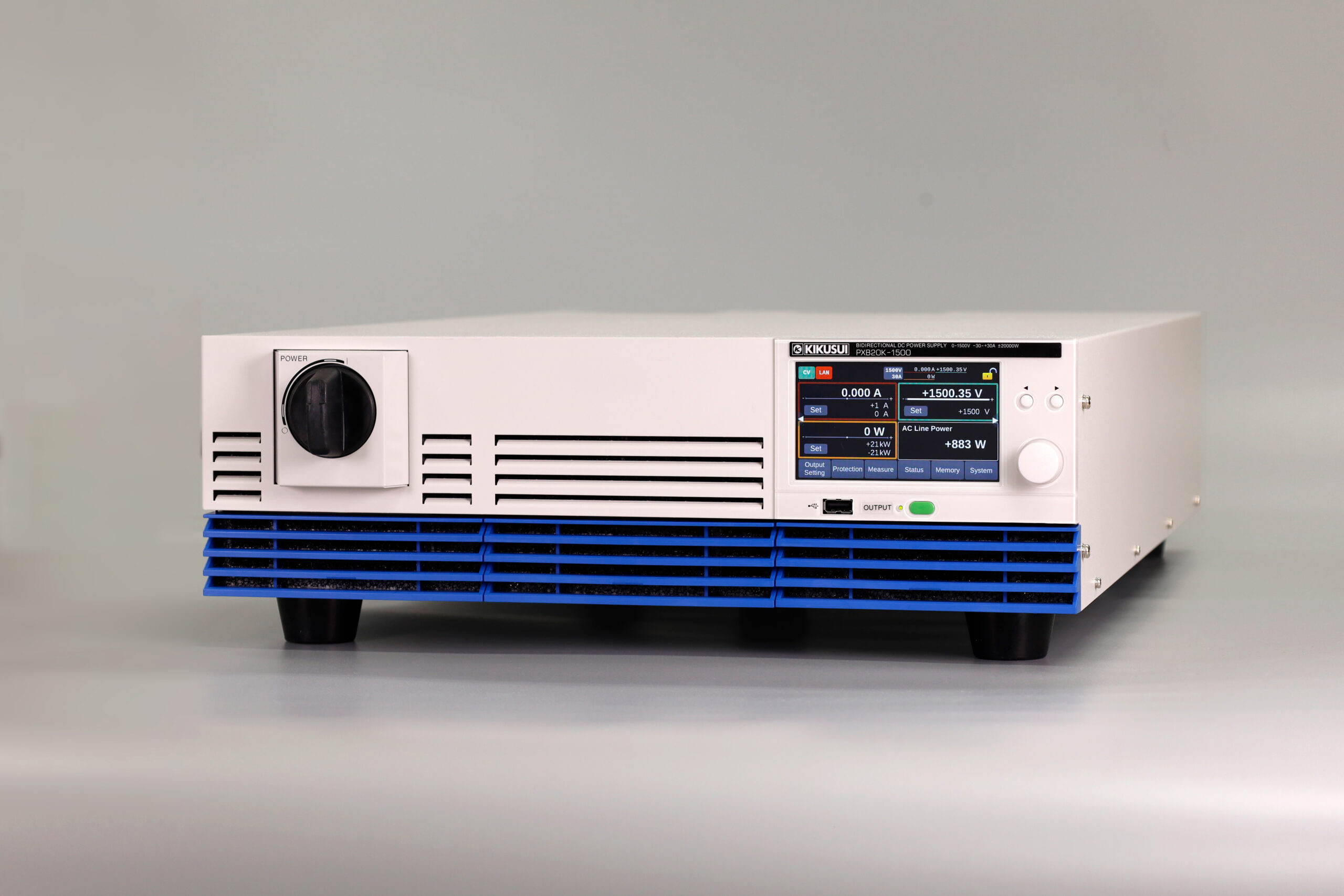

- Wyposażony w wyświetlacz z panelem dotykowym
Tryb SEAM
Wyposażony w tryb SEAM umożliwiający przepływ prądu w obu kierunkach bez zmiany wartości napięcia. Odpowiedni do ładowania i rozładowywania akumulatorów. Może tłumić przekroczenia i spadki prądu, które mogą często występować podczas przełączania trybu pracy po naładowaniu/rozładowaniu.
Funkcja zmiennej rezystancji wewnętrznej
Funkcja może zmieniać wartość napięcia wyjściowego w trybie pracy ze stałym napięciem, zgodnie z wartością prądu wyjściowego w oparciu o ustawioną wartość rezystancji. Prosta symulacja rezystancji wewnętrznej akumulatorów i wiązek przewodów itp.
| Zakres ustawień | PXB20K-500 | 0 Ω〜 5250m Ω |
| PXB20K-1000 | 0 Ω〜 21000m Ω | |
| PXB20K-1500 | 0 Ω〜 63000m Ω | |

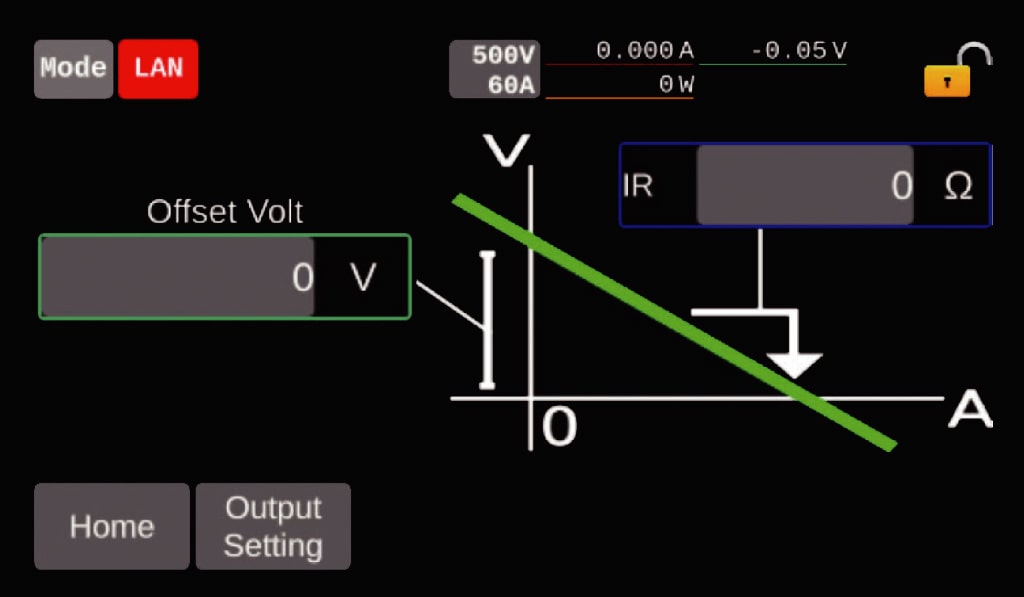

Funkcja charakterystyki I-V

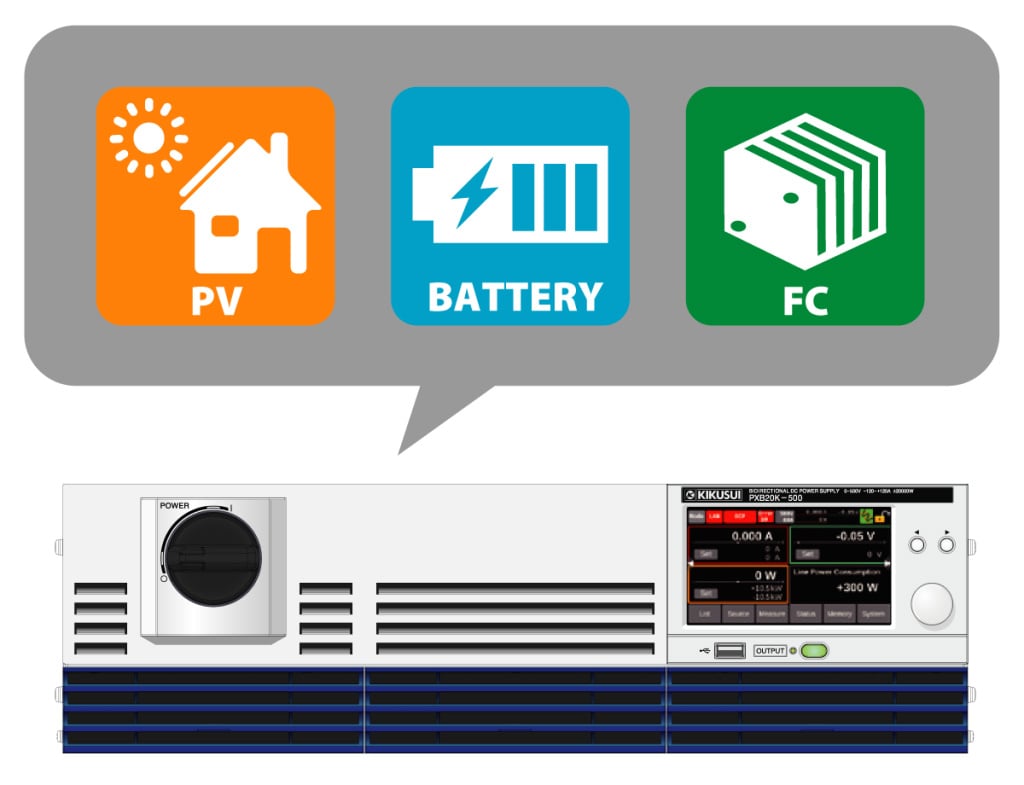

Rejestrując wiele dowolnych punktów na charakterystyce I-V, można ustawić dowolną charakterystykę I-V dla każdego trybu pracy CC i CV. Arbitralne punkty mogą być rejestrowane w zakresie od 3 do 100, umożliwiając symulację charakterystyk I-V akumulatorów i innych urządzeń.
Niezawodne i solidne działanie nawet w wysokich temperaturach
Solidne działanie w temperaturach roboczych od 0°C do 50°C. Wykazuje pełną wydajność nawet w środowiskach o wysokich temperaturach otoczenia, na przykład po zainstalowaniu w sprzęcie.
Funkcja ochrony bezpieczeństwa
- OVP (ochrona przed przepięciem)
- UVP (ochrona przed zbyt niskim napięciem)
- WDOG (ochrona przed błędami komunikacji)
- OPP (ochrona przed nadmierną mocą)
- OCP (zabezpieczenie nadprądowe)
- EXT LOW (wykrywanie alarmu wejścia zewnętrznego)
Priorytetowy tryb pracy
Tryb pracy można ustawić jako stałe napięcie (CV), stały prąd (CC) lub stałą moc (CP), gdy wyjście jest włączone. Nadmiernemu wzrostowi napięcia można zapobiec, ustawiając priorytet trybu CC, gdy podłączone są baterie, zasilacze itp.

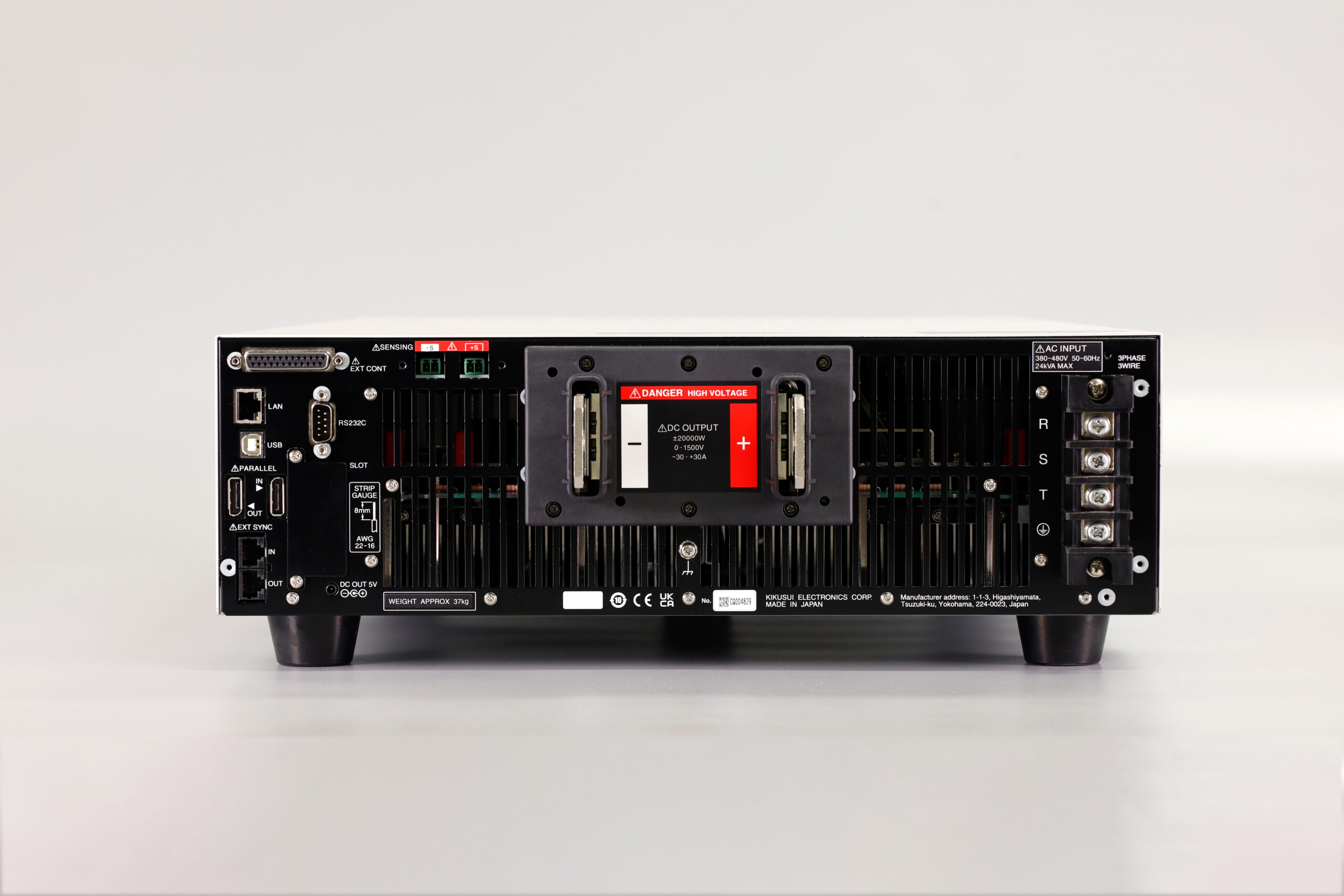

Funkcja sterowania zewnętrznego

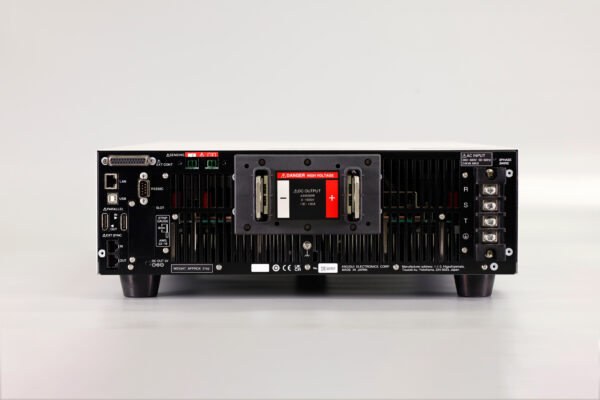

Złącze EXT CONT na tylnym panelu może być używane do sterowania serią PXB za pomocą urządzeń zewnętrznych. Cyfrowym wejściom i wyjściom ogólnego przeznaczenia można przypisać dowolną funkcję, co ułatwia budowę systemu w połączeniu z innymi urządzeniami pomiarowymi.
Cyfrowe wejścia/wyjścia są standardem zarówno dla sterowników PLC typu NPN, jak i PNP. Analogowe wejścia/wyjścia są standardowo odizolowane od zacisków wyjściowych, umożliwiając bezpieczne sterowanie analogowe ze sterownika PLC.
| Nr terminala. | Metoda | I/O | Nazwa | Opis |
| 1 | Cyfrowy | O | OUT Ch.1 | Zacisk wyjściowy ogólnego przeznaczenia |
| 2 | Cyfrowy | O | OUT Ch.2 | Zacisk wyjściowy ogólnego przeznaczenia |
| 3 | Cyfrowy | O | OUT Ch.3 | Zacisk wyjściowy ogólnego przeznaczenia |
| 4 | – | – | DO COM | Wspólne wyjście cyfrowe |
| 5 | – | – | DI COM | Wspólne wejście cyfrowe |
| 6 | Cyfrowy | I | IN Ch.1 | Zacisk wejściowy ogólnego przeznaczenia |
| 7 | Cyfrowy | I | IN Ch.2 | Zacisk wejściowy ogólnego przeznaczenia |
| 8 | Cyfrowy | I | IN Ch.3 | Zacisk wejściowy ogólnego przeznaczenia |
| 9 | – | O | +12 V OUT | Napięcie referencyjne 12 V dostępne dla wejścia cyfrowego |
| 10 | – | – | – | Nieużywany |
| 11 | – | – | A COM | Wspólny sygnał analogowy |
| 12 | Analogowy | O | VMON | Monitor napięcia |
| 13 | Analogowy | O | IMON | Bieżący monitor |
| 14 | Cyfrowy | O | OUT Ch.4 | Zacisk wyjściowy ogólnego przeznaczenia |
| 15 | Cyfrowy | O | OUT Ch.5 | Zacisk wyjściowy ogólnego przeznaczenia |
| 16 | Cyfrowy | O | OUT Ch.6 | Zacisk wyjściowy ogólnego przeznaczenia |
| 17 | – | – | DO COM | Wspólne wyjście cyfrowe |
| 18 | – | – | DI COM | Wspólne wejście cyfrowe |
| 19 | Cyfrowy | I | IN Ch.4 | Zacisk wejściowy ogólnego przeznaczenia |
| 20 | Cyfrowy | I | IN Ch.5 | Zacisk wejściowy ogólnego przeznaczenia |
| 21 | Cyfrowy | I | H ALARM IN | Wystąpienie alarmu EXT HIGH |
| 22 | – | – | 12 V COM | Wspólne napięcie odniesienia 12 V |
| 23 | – | – | A COM | Wspólny sygnał analogowy |
| 24 | Analogowy | I | EXT CV | Kontrola napięcia w trybie stałego napięcia |
| 25 | Analogowy | I | EXT CC/CP | Kontrola prądu w trybach stałego prądu/mocy |
| Metoda | Funkcja |
| Wejście analogowe | Ustawianie wartości napięcia i prądu |
| Wyjście analogowe | Monitorowanie wartości napięcia i prądu |
| Ogólnego przeznaczenia izolowane wejście cyfrowe (Ch.1 do ch.5) *Izolowane wejście fotoprzekaźnika (Obsługuje zarówno pochłaniacz prądu, jak i źródło) |
|
| Wejście cyfrowe (Ch.6) | Generowanie alarmu HIGH (stałe) |
| Izolowane wyjście cyfrowe ogólnego przeznaczenia (Ch.1 do ch.6) *Wyjście przekaźnika półprzewodnikowego |
|

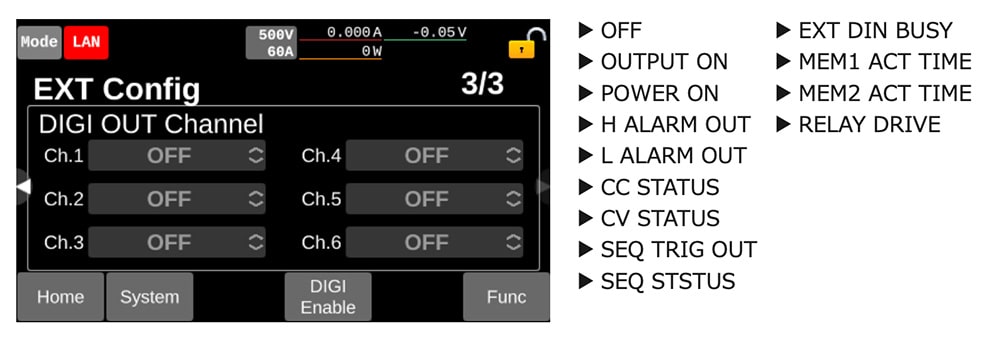

Izolowane cyfrowe terminale wejściowe ogólnego przeznaczenia są dostępne od Ch.1 do Ch.5. Można wybrać dowolną wartość ustawienia z pozycji wymienionych po prawej stronie.
Izolowane cyfrowe terminale wyjściowe ogólnego przeznaczenia są dostępne od Ch.1 do Ch.6. Można wybrać dowolną wartość ustawienia z pozycji wymienionych po prawej stronie.
