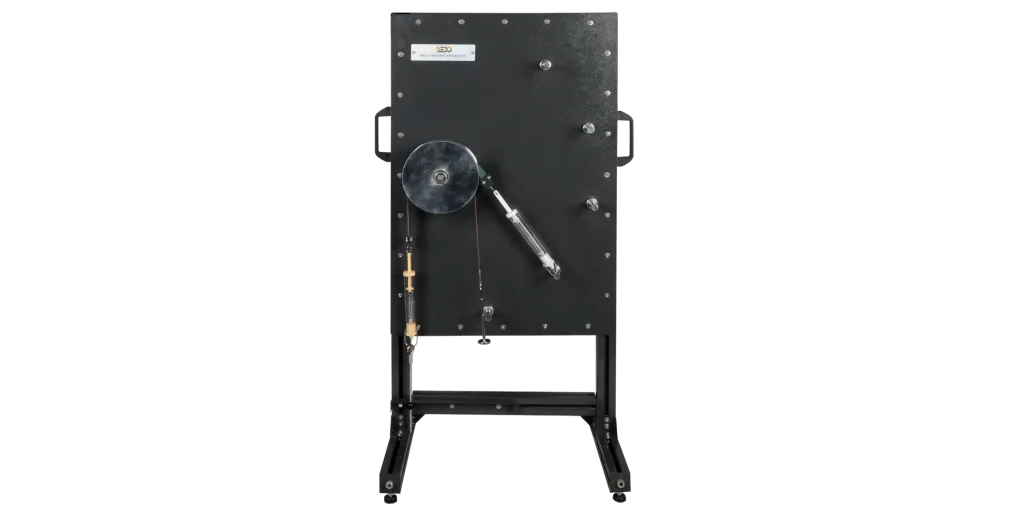

Zespół cierny napędu pasowego

Zespół cierny napędu pasowego

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (SM – 008)

Opis produktu – Zespół cierny napędu pasowego

Urządzenie do badania tarcia pasów (SM – 008) ma na celu zademonstrowanie funkcji napędu pasowego i tarcia różnych typów pasów na metalowym kole pasowym. Urządzenie służy do porównywania różnych typów pasów i badania wpływu kąta opasania.

Dane techniczne

  • Pas płaski
    • 1 cm
    • 1,5 cm
    • 2 cm
    • 2,5 cm
  • Pas klinowy
    • Szerokość = 9. 5 mm
    • Szerokość = 10 mm
    • Szerokość = 11 mm
  • Kabel
    • hemp, Ø=3mm
  • Kółko
    • Ø=160mm
    • materiał: żeliwo szare
  • Waga sprężyny: 100N ±1N

Zakres dostawy

  • Jednostka cierna napędu pasowego (SM – 008)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Urządzenie umożliwia eksperymentalne badanie napędów pasowych i tarcia pasów.
  • Urządzenie zawiera koło pasowe, zamontowane na łożyskach kulkowych, a na jego obwodzie znajdują się rowki na pasy klinowe i płaskie.
  • Pasy ocierają się o koło pasowe pod kątem opasania od 30° do 180°, Kąt opasania można regulować w krokach co 30°.
  • Urządzenie jest dostarczane z dwiema wagami sprężynowymi, które służą do wykrywania sił rozciągających na odpowiednich końcach pasów w celu precyzyjnej regulacji napięcia pasów.
  • Urządzenie jest również wyposażone w cztery płaskie pasy o różnych średnicach i trzy pasy klinowe, które również różnią się średnicami.

Eksperymenty

  • Wpływ kąta opasania, współczynnika tarcia i siły naciągu linki (wzór na tarcie paska Eytelweinsa).
  • Porównanie pasków płaskich i klinowych
  • Konsekwencje niedostosowanego rowka paska klinowego
