Name: Zestaw bezpieczeństwa i ochrony elektrycznej
Brand: Bedo

Opis produktu – Zestaw bezpieczeństwa i ochrony elektrycznej

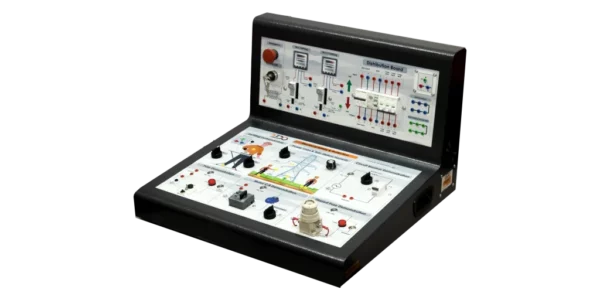

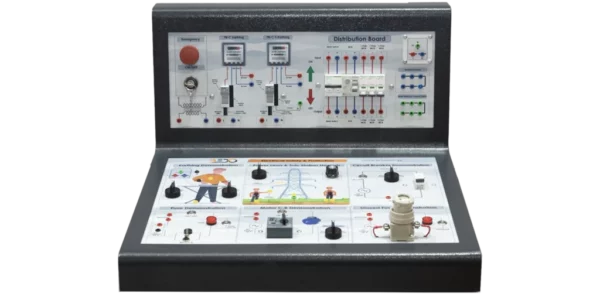

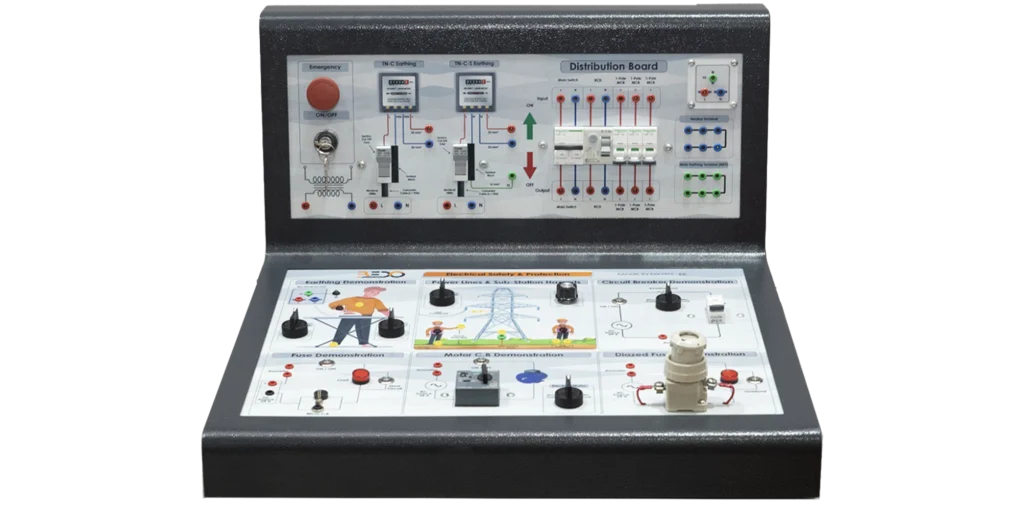

Zestaw bezpieczeństwa i ochrony elektrycznej jest urządzeniem stacjonarnym przeznaczonym do nauki podstawowych pojęć i podstaw wielu standardów bezpieczeństwa elektrycznego. Trenażer jest pomocny w nauce, jak uniknąć wypadków, które zwykle występują podczas obsługi dowolnego urządzenia elektrycznego lub elektronicznego. Trenażer został zaprojektowany z myślą o osobach pracujących w środowisku elektrycznym. Trenażer jest kompletnym systemem ochrony elektrycznej, a ponadto składa się z wyłącznika różnicowoprądowego i wyłącznika silnikowego.

Dane techniczne

Transformator
- Napięcie wejściowe 220V
- Napięcie wyjściowe: 24V
Wyłącznik główny (wyłącznik izolowany)
- Prąd znamionowy:6A
Wyłącznik różnicowoprądowy
- Typ C
- Prąd znamionowy: 30mA
- Ilość: 1
Wyłącznik obwodu (2-biegunowy)
- Typ C
- Prąd znamionowy:6A
- Ilość: 1
Wyłącznik automatyczny (1-biegunowy)
- Prąd znamionowy: 2A
- Ilość: 2
Wyłącznik silnikowy
- Prąd znamionowy:1.6A……2.5A
Wyłącznik automatyczny (1-biegunowy)
- Prąd znamionowy: 1A
- Ilość: 1
Wyłącznik mikro
- Prąd znamionowy:1A
Bezpiecznik topikowy
- Prąd znamionowy: 2A, 4A, 6A
- Maks. napięcie: 400V
Bezpiecznik topikowy
- Prąd znamionowy: 1A, 2A, 3A, 6A
Lampy
- Napięcie: 24V AC/DC

Zakres dostawy

Electrical Safety & Protection Kit (SE103)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Trener bezpieczeństwa elektrycznego zapoznaje uczestników szkolenia z zagrożeniami występującymi w instalacjach elektrycznych oraz technikami ochrony przed takimi zagrożeniami.
Korzystając z systemu szkoleniowego, uczestnik szkolenia będzie w stanie wykonać szeroki zakres różnych technik elektrycznych w celu uniknięcia zagrożeń elektrycznych.
Ten trenażer reprezentuje wiele podstawowych środków ostrożności w unikalnej konstrukcji.
Komponenty wchodzące w skład trenażera to bezpośredni/pośredni system uziemienia, bezpiecznik, wyłączniki, wyłącznik różnicowoprądowy, model silnika elektrycznego, model ludzkiego ciała i wiele innych komponentów symulujących zagrożenia elektryczne i sposoby radzenia sobie z nimi.
Urządzenie jest wyposażone w bezpieczne kable połączeniowe i izolowane zaciski połączeniowe dla celów bezpieczeństwa.
System jest dostarczany z przyciskiem ON/OFF dla systemu szkoleniowego i przyciskiem awaryjnym w przypadku jakichkolwiek niedogodności.

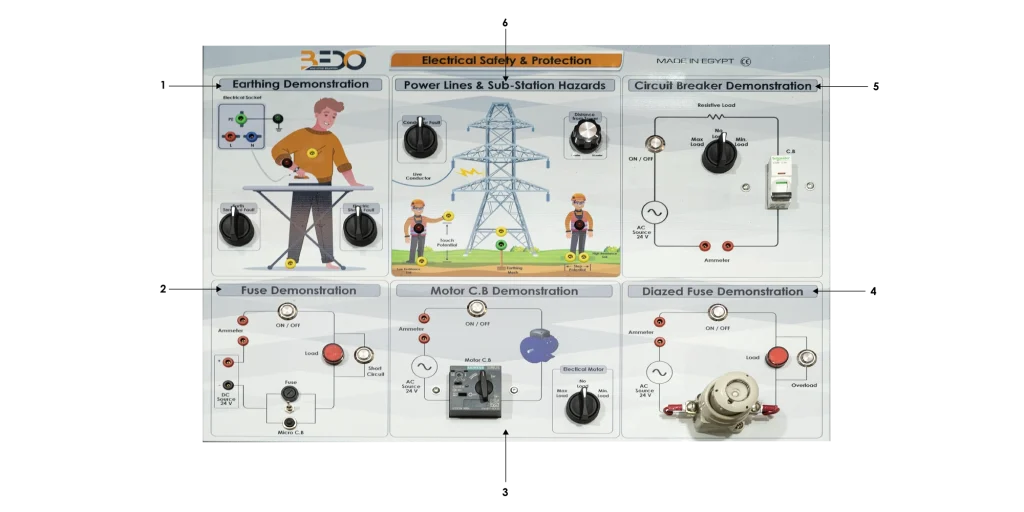

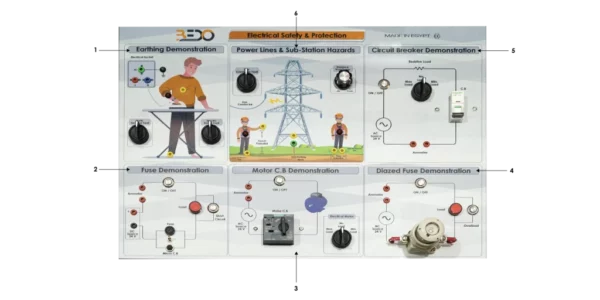

Schemat połączenia jest wydrukowany na jednostce szkoleniowej, aby zapewnić jasną ilustrację i interpretację procesu i systemu okablowania.
Trener jest wyposażony w uchwyt ułatwiający przenoszenie go.

Eksperymenty

Testowanie ciągłości przewodu linii, przewodu neutralnego i przewodu uziemiającego.
Zapoznanie się ze standardami bezpieczeństwa i sposobem projektowania systemu ochrony.
Demonstracja zagrożeń związanych z liniami energetycznymi i podstacjami.
Uczenie się, jak unikać zagrożeń elektrycznych za pomocą różnych technik elektrycznych.
Zrozumienie roli bezpiecznika w każdym obwodzie elektrycznym lub elektronicznym.
Zrozumienie znaczenia uziemienia w każdym urządzeniu elektrycznym.
Zapoznanie się ze znaczeniem i działaniem wyłącznika automatycznego.
Zapoznanie się ze skutkami porażenia prądem elektrycznym dla organizmu.
Uczenie się, jak zaprojektować system uziemienia dla jednostki instalacyjnej zasilanej ze źródła posiadającego jedynie chroniony przewód neutralny uziemiający i przewód liniowy.
Uczenie się, jak zainstalować system uziemienia w budynku instalacyjnym zasilanym ze źródła posiadającego przewód liniowy, neutralny i inny przewód uziemiający.
Uczenie się, jak podłączyć system uziemienia TT wewnątrz instalacji elektrycznej i obserwować urządzenia ochronne wymagane w tym systemie.
Uczenie się, jak wyłącznik reaguje na różne prądy obciążenia w czasie
Uczenie się znaczenia uziemienia w gniazdku elektrycznym.
Poznanie znaczenia uziemienia ciała i uziemienia obciążenia.
Poznanie znaczenia wyłącznika różnicowoprądowego w systemie uziemienia.
W jaki sposób uziemienie pomaga chronić pracownika przed napięciem dotykowym.
Poznanie, w jaki sposób napięcie krokowe zmienia się wraz z odległością od wieży.
Uczenie się, w jaki sposób silnik C.B wyzwala się w zależności od prądu obciążenia przepływającego przez silnik C.B
Uczenie się, w jaki sposób wyłącznik automatyczny wyzwala się w zależności od prądu obciążenia przepływającego przez wyłącznik automatyczny
Uczenie się, w jaki sposób zasilacz prądu stałego reaguje na prąd zwarciowy i nauka ochrony
Zasilacz prądu stałego za pomocą urządzeń zabezpieczających
Uczenie się, w jaki sposób bezpiecznik zwłoczny wyzwala się w zależności od prądu obciążenia przepływającego przez wyłącznik automatyczny
