SPECYFIKACJA

ILOŚĆ

Metalowe obudowy modułów

Typy przyrządów panelowych lub stacjonarnych

Izolowane moduły instalowane na ramie

Moduły umozliwiaja łączenie obwodów z odrębnymi komponentami elektrycznymi oraz przyrządami pomiarowymi

Moduły na panel przenim posiadaja schematy elektryczne

Komponenty elektroniczne oraz moduły łączone za pomocą bezpiecznych przewodów z izolowanymi wtykami bananowymi

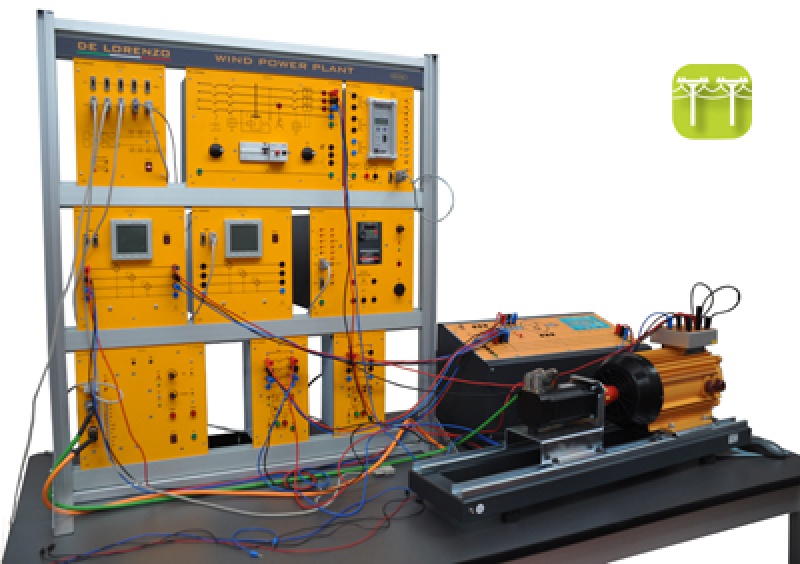

Poniżej lista modułów oraz elementów stanowiących kompletne wyposażenie żestawu ćwiczeniowego ENERGETYKA GTU103.1 lub GTU103.2 lub GTU103.3 – wykaz z pliku PDF

trójfazowy zasilacz zmienny, zasilacz zmiennego napięcia 3-fazowego odpowiedni do zasilania maszyn prądu przemiennego. Musi zapewniać 3-fazowe wyjście AC od 0 do 380 V, minimum 8 A.

Musi być wyposażony w wyłącznik główny magneto-termiczny różnicowy 16 A, 30 mA, przycisk awaryjny sterowany kluczem
przycisk awaryjny, przyciski start i stop, wyłącznik ochronny silnika: 6,3 do 10 A, cyfrowy amperomierz i cyfrowy przełączany woltomierz. W zestawie zaciski bezpieczeństwa 4 mm do połączeń elektrycznych.

Napięcie wyjściowe należy ustawić za pomocą pokrętła ze skalą 0-100%.

Napięcie zasilania:
trójfazowe z sieci.

1

moduł z panelem izolowanym, trójfazowy model napowietrznej linii elektroenergetycznej o długości 360 km, napięciu 380 kV i prądzie 1000 A, współczynnik skali: 1:1000. Rezystancja linii: 13 Q, indukcyjność linii: 290 mH, pojemność wzajemna: 1 uF, pojemność uziemienia: 2 (iF, rezystancja uziemienia: 11 Q, indukcyjność uziemienia: 250 mH. 4 mm zacisk bezpieczeństwa na przednim panelu.

2

transformator trójfazowy do zasilania modelu linii przesyłowej 380 kV o współczynniku skali 1:1000.

Pierwotne: 3 x 380 V z odczepem przy 220 V, połączenie w gwiazdę lub trójkąt.

Uzwojenie wtórne: 3 x 220 V z odczepami +5%, -5%, -10%, -15%, połączenie w gwiazdę dla 3 x 380 V, możliwe różne połączenia w gwiazdę.

Moc nominalna: minimum 800 VA.

Trzeciorzędowy: 3 uzwojenia 220 V, połączenie w trójkąt do stabilizacji trzeciej harmonicznej napięcia
moc znamionowa: 266 VA.

Zacisk bezpieczeństwa 4 mm na przednim panelu do podłączenia elektrycznego.

1

Musi składać się z jedno- lub trójfazowego obciążenia rezystancyjnego o zmiennym kroku. Umieszczone w metalowej obudowie.

CECHY MECHANICZNE

Obciążenie powinno składać się z wytrzymałej metalowej konstrukcji i przedniego metalowego panelu.

Na przednim panelu powinny znajdować się wszystkie elementy sterujące, zabezpieczenia, zaciski wyjściowe i przejrzysty schemat synoptyczny.

CECHY ELEKTRYCZNE

Obciążenie powinno składać się z rezystancji, z możliwością połączenia w gwiazdę, trójkąt i równolegle, sterowane trzema przełącznikami. Ten element musi być również wyposażony w bezpieczniki.

W zależności od pozycji przełącznika, wartości faz powinny być następujące:

Pozycja Rezystancja Maksymalna moc na fazę

1 1050 Ohm 46 W

2 750 Ohm 65 W

3 435 Ohm 110 W

4 300 Ohm 160 W

5 213 Ohm 230 W

6 150 Ohm 330 W

7 123 Ohm 400 W

Maksymalna moc w połączeniu jedno- lub trójfazowym musi wynosić 1200 W.

Napięcie znamionowe w połączeniu w gwiazdę musi wynosić 380 V, w połączeniu D musi wynosić 220 V, w połączeniu jednofazowym musi wynosić 220 V. Zacisk bezpieczeństwa 4 mm na przednim panelu do podłączenia elektrycznego.

1

Z pokrętłem do zasilania zestawu napięć jednofazowych. Musi być również możliwe odłączenie trzech jednofazowych napięć zmiennych za pomocą transformatora separującego.

Musi być wyposażony w mostek prostowniczy dla wyjścia napięcia stałego. Z minimalnymi wyjściami: 0… 250 V / 3 A, 0 … 42 V / 3 A, 0 … 24 V / 6 A lub 0 … 12 V / 12 A (wartości zmienne), napięcie DC: 25 A, mostek prostowniczy dla wszystkich zakresów, ochrona wyjścia: 2 wyłączniki magnetotermiczne, 3,5 A i 0,8 A; zaciski bezpieczeństwa 4 mm do podłączenia elektrycznego muszą być dołączone.

1

Zasilacz do podłączenia trójfazowego z 4-biegunowym krzywkowym wyłącznikiem sieciowym.

Wyłącznik różnicowoprądowy 25 A, czułość 30 mA.

Trójbiegunowy wyłącznik ochronny silnika: 6,3 do 10 A.
Trójfazowe lampki kontrolne.
Wyjście przez 5 zacisków bezpieczeństwa:

L1, L2, L3, N i PE.

Przełącznik do symulacji źródła energii wiatrowej lub fotowoltaicznej

Zacisk bezpieczeństwa 4 mm na przednim panelu do podłączenia elektrycznego.

1

Trójfazowy wyłącznik mocy z normalnie zamkniętym stykiem pomocniczym.

Cechy:

Obciążalność styków: 400 Vac, 3 A

Napięcie zasilania: jednofazowe z sieci zasilającej

Obwód zasilania:

Napięcie izolacji: 750 V

Prąd termiczny: 20 A

Styk pomocniczy:

Napięcie izolacji: 750V.

Prąd znamionowy: 3A

Zasilanie pomocnicze:

Napięcie jednofazowe 220V, 50-60Hz

Musi istnieć możliwość ręcznego sterowania wyłącznikiem zasilania za pomocą przycisków „on” i „off” lub zewnętrznie za pomocą styku przełączającego PLC lub RELAY.

Stan styków zasilania powinien być wskazywany przez diody LED:

Zielona dioda = otwarte styki.

Czerwona dioda = zamknięte styki.

Podczas gdy na zaciskach SIGNAL OUTPUT będzie dostępny poziom TTL:

Niski poziom (0V) = otwarte styki.

Wysoki poziom (5V) = zwarte styki.

Stan przerzutnika RS będzie wskazywany przez diodę LED:

Żółta dioda = ustawiona klapka.

Zacisk bezpieczeństwa 4 mm i zaciski 2 mm na panelu przednim do podłączenia elektrycznego.

Musi być dostarczony z instrukcją w języku angielskim

1

moduł z
izolowanym panelem, jednofazowy przekładnik prądowy składający się z dwóch oddzielnych rezystorów omowych:

Rezystor stały: 0,5 Q, obciążenie 7 A

Rezystor zmienny: 0 … 60 Q, obciążenie 1 A

Zakres: 0 … 100%

Zaciski bezpieczeństwa 4 mm na przednim panelu do podłączenia elektrycznego.

1

moduł z
izolowanym panelem, jednofazowy przekładnik napięciowy składający się z dwóch oddzielnych rezystorów omowych:

Rezystor stały: 220 Q, obciążenie 0,5 A

Rezystor zmienny: 330 … 1930 Q,

4 mm zaciski bezpieczeństwa na przednim panelu do podłączenia elektrycznego.

1

moduł z izolowanym panelem, przekaźnik czasowy pod/nadnapięciowy, przekaźnik do monitorowania przepięcia i podnapięcia w zmiennej sieci trójfazowej.

Maksymalna nastawa: 0/+20% napięcia znamionowego. Min. nastawa: 0/+20% napięcia znamionowego.

Regulowany zegar opóźnienia aktywowany po przekroczeniu maks. nastawy.

Regulowany timer opóźnienia aktywowany po przekroczeniu nastawy min.

Musi istnieć możliwość podłączenia linii trójfazowej 3x380V do zacisków.

Jeden przekaźnik wyjściowy z dwoma stykami przełącznymi: (5A – 230Vac) z obciążeniem rezystancyjnym.

Styki NC: urządzenie nie jest zasilane lub jest w stanie alarmu

Samo zasilanie przez monitorowane napięcie: (380 ÷ 418)

Zaciski bezpieczeństwa 4 mm i zaciski 2 mm na panelu przednim do podłączenia elektrycznego.

1

moduł z izolowanym panelem, odwrotny przekaźnik nadprądowy czasowy, trójfazowy przekaźnik nadprądowy i ziemnozwarciowy z programowalnymi krzywymi czasowo-prądowymi odpowiedni do ochrony systemów dystrybucji energii z izolowanym, uziemionym rezystancyjnie lub skompensowanym przewodem neutralnym.

Znamionowy prąd wejściowy do wyboru 1 A lub 5 A, 50/60 Hz. Musi być wyposażony w trzy niezależne elementy nadprądowe, trzy elementy ziemnozwarciowe, element termowizyjny, wyjście blokujące i wejście blokujące do koordynacji selektywności przewodu pilotowego, zabezpieczenie przed awarią wyłącznika, rejestrację wielu zdarzeń ze znacznikiem czasu, przechwytywanie kształtu fali oscylograficznej, komunikację Modbus RTU / IEC870-5-103, protokoły, wyświetlacz LCD 16 (2×8) znaków.

Zaciski bezpieczeństwa 4 mm i zaciski 2 mm na panelu przednim do podłączenia elektrycznego.

1

moduł z izolowanym panelem, przekaźnik nadprądowy czasowy, przekaźnik do monitorowania prądu obciążenia trójfazowego (zwykle silnika) i wykonywania zabezpieczenia z alarmem. Maksymalna nastawa podzielona na 10 części. Regulowany timer (0,1 … 30 s).

Czas opóźnienia musi rozpocząć się, gdy tylko prąd przekroczy maksymalną wartość zadaną. Regulowany timer początkowy (0,1 … 30 s).

Timer musi aktywować się, gdy prąd przekroczy 5% maksymalnego zakresu. Zakres prądu: 0,25 … 5 A przy bezpośrednim podłączeniu (izolacja galwaniczna).
(izolacja galwaniczna). Dla prądów wyższych niż 5 A należy zastosować zewnętrzny CT…/5 A). Jeden styk przełączny: 5 A /
230 Vac z obciążeniem rezystancyjnym. Styki NC: urządzenie nie jest zasilane lub jest w stanie alarmu. Napięcie zasilania: jednofazowe z sieci. Zaciski bezpieczeństwa 4 mm i zaciski 2 mm na panelu przednim do podłączenia elektrycznego.

1

moduł z izolowanym panelem, połączony przekaźnik nadprądowy & przekaźnik ziemnozwarciowy z programowalnymi krzywymi czasowo-prądowymi odpowiedni do ochrony systemów dystrybucji energii z izolowanym, uziemionym rezystancyjnie lub skompensowanym przewodem neutralnym.

Musi być wyposażony w trzy elementy zwarciowe fazowe, trzy elementy zwarciowe doziemne, krzywe czasowo-prądowe wybierane zgodnie z normami IEC/IEEE, zabezpieczenie przed awarią wyłącznika, sterowanie wyłącznikiem przez port szeregowy, wyjście blokujące i wejście blokujące do koordynacji selektywności przewodu pilotowego, rejestrację wielu zdarzeń ze znacznikiem czasu, przechwytywanie kształtu fali oscylograficznej, protokoły komunikacyjne modbus RTU / IEC870-5-103, wyświetlacz LCD 16 (2×8) znaków, opcjonalne moduły rozszerzeń wejść/wyjść, znamionowy prąd wejściowy do wyboru 1A lub 5A, 50/60 Hz. Filtr 3. harmonicznej na neutralnym prądzie wejściowym.

Zaciski bezpieczeństwa 4 mm i zaciski 2 mm na panelu przednim do podłączenia elektrycznego.

1

moduł z
izolowanym panelem, przekaźnik kierunkowy, przekaźnik wielofunkcyjny odpowiedni do zabezpieczania WN, SN, NN systemów przesyłu i dystrybucji energii.
i systemów dystrybucji. Przypadkowy przekaźnik kierunkowy ziemnozwarciowy do selektywnej ochrony zasilania w izolowanych
neutralnych i uziemionych sieciach. Musi być wyposażony w system Data Logger. Musi być wyposażony w trzy niezależne elementy nadprądowe, dwa różne progi dla prądu kierunkowego i bezkierunkowego z możliwością wyboru wyzwalania, standardową ochronę IEC przed awarią otwarcia przełącznika, blokowe wejście i wyjście, rejestrację wielu zdarzeń z oznaczeniem czasu, przechwytywanie kształtu fali oscylograficznej, Modbus RTU / IEC870-5-103, wyświetlacz LCD 16 (2×8) znaków, sterowanie przełącznikiem przez port szeregowy, protokół komunikacyjny, filtr 3. harmonicznej na wejściowym prądzie neutralnym.

Zaciski bezpieczeństwa 4 mm i zaciski 2 mm na panelu przednim do podłączenia elektrycznego.

1

moduł z izolowanym panelem, obciążenia L/C, obciążenia indukcyjne i pojemnościowe odpowiednie do symulacji różnych typów usterek, w celu wyzwolenia jednofazowego przekaźnika kierunkowego. Indukcyjność: 0,1 / 0,2 / 0,3 / 0,4 H. Napięcie znamionowe: 220 V, 50 Hz.

Prąd znamionowy: 0,5 A.
Pojemność: 2 / 4 / 8 / 16 uF.

Napięcie znamionowe: 450 Vac

Zaciski bezpieczeństwa 4 mm na przednim panelu do podłączenia elektrycznego.

1

moduł z izolowanym panelem, Wielofunkcyjny trójfazowy przekaźnik przepięciowy / podnapięciowy. Trójfazowy przekaźnik napięciowy, odpowiedni do ochrony systemów przesyłu i dystrybucji energii WN, SN, NN. Przekaźnik musi mierzyć rzeczywistą wartość skuteczną napięcia między 3 fazami a przewodem neutralnym trzech transformatorów. Musi być wyposażony w dwa elementy podnapięciowe, dwa elementy nadnapięciowe, jeden element podczęstotliwościowy, jeden element nadczęstotliwościowy, jeden element nadnapięciowy z sekwencją omopolarną, jeden element nadnapięciowy z sekwencją ujemną, jeden element podnapięciowy z sekwencją dodatnią, rejestrację wielu zdarzeń ze znacznikiem czasu, przechwytywanie kształtu fali oscylograficznej, Modbus RTU / IEC870-5-103, wyświetlacz LCD 16 (2×8) znaków, protokół komunikacyjny.
znaków, protokół komunikacyjny. Zaciski bezpieczeństwa 4 mm i zaciski 2 mm na panelu przednim do podłączenia elektrycznego.

1

Moduł musi składać się z miernika magnetoelektrycznego do pomiarów prądu przemiennego i stałego.

Skala: 50 działek – skala powinna być otwarta i w miarę jednolita do około 20 procent odczytu pełnej skali.

Zakres: 100, 500 i 1000 mA, ac/dc
Klasa dokładności: 1.5

Moduł musi posiadać izolowany panel przedni, zaciski bezpieczeństwa 4 mm, jeden przełącznik i jeden miernik analogowy.
Moduł musi być dostarczony z instrukcją obsługi w języku angielskim.

4

Moduł ten musi być odpowiedni do pomiarów prądu przemiennego i stałego.
Cechy techniczne:

-Skala: 50 działek – skala powinna być otwarta i w miarę jednolita do około 20 procent odczytu pełnej skali.

-Zakres: 2,5 A – 1,25 A
-Klasa dokładności: 1.5
-Pomiary AC/DC

Moduł musi być wyposażony w izolowany panel przedni, zaciski bezpieczeństwa 4 mm, jeden przełącznik i jeden miernik analogowy.
Moduł musi być dostarczony z instrukcją obsługi w języku angielskim.

1

Miernik elektromagnetyczny
do pomiaru prądu przemiennego i stałego
Skala: 50 działek.

Skala powinna być otwarta i w miarę jednolita do około 20% odczytu w pełnej skali.
pełnej skali odczytu.
? Zakres: 5A.

Klasa dokładności: 1.5

Miernik musi być podłączony szeregowo i przewodzić prąd obwodu

Moduł musi mieć izolowany panel przedni, zaciski bezpieczeństwa 4 mm i jeden miernik analogowy.
Moduł musi być dostarczony z instrukcją w języku angielskim.

2

Moduł ten musi być odpowiedni do pomiarów napięcia AC i DC.
Cechy techniczne:

-Skala: 50 działek – skala powinna być wykonana jako otwarta i w miarę jednolita do około 20% odczytu pełnej skali.
-Zakres: 125-250-500 V
-Przełącznik zmiany zakresu
-Klasa dokładności: 1.5

Moduł ten musi posiadać izolowany panel przedni ze schematem elektrycznym, zaciskami bezpieczeństwa 4 mm, zabezpieczeniem bezpiecznikowym i jednym miernikiem analogowym. Na panelu powinien znajdować się jeden przełącznik.

Moduł musi być dostarczony z instrukcją obsługi w języku angielskim.

4

moduł z panelem izolowanym, jednofazowy przekładnik prądowy o prądzie pierwotnym 5/1A i prądzie wtórnym 1A, klasa dokładności: 1. W zestawie zaciski bezpieczeństwa 4 mm do połączeń elektrycznych.

1

moduł z panelem izolowanym, trójfazowy przekładnik prądowy o prądzie pierwotnym 5/1A i prądzie wtórnym 1A, klasa dokładności: 1. W zestawie zaciski bezpieczeństwa 4 mm do połączeń elektrycznych.

1

moduł z panelem izolowanym, jednofazowy przekładnik napięciowy o napięciu pierwotnym 380V/V3 (220V) i wtórnym 100 V/V3, klasa dokładności: 1. W zestawie zaciski bezpieczeństwa 4 mm do połączeń elektrycznych.

1

moduł z panelem izolowanym, trójfazowy przekładnik napięciowy o napięciu pierwotnym 380V/V3 (220V) i wtórnym 100 V/V3, klasa dokładności: 1. W zestawie zaciski bezpieczeństwa 4 mm do połączeń elektrycznych.

1

moduł z panelem izolowanym, przekładnik prądowy sumacyjny o prądzie pierwotnym 5 x 2,5 A i prądzie wtórnym 1A, klasa dokładności: 1. W zestawie zaciski bezpieczeństwa 4 mm do połączeń elektrycznych.

1

1

1

Metalowa rama do montażu modułów laboratorium.

Zamontowana na drewnianym, laminowanym blacie stołu.

Metalowe kwadratowe nogi ze stopkami kompensacyjnymi, które można regulować w celu zniwelowania nierówności podłogi.

1

Wykonana z lakierowanej ogniowo blachy stalowej, wyposażona w półki do przechowywania modułów i drzwi zamykane na klucz.

Dostarczana z 4 gumowymi kółkami, szafka powinna być zamontowana pod stołem eksperymentalnym

1

1
