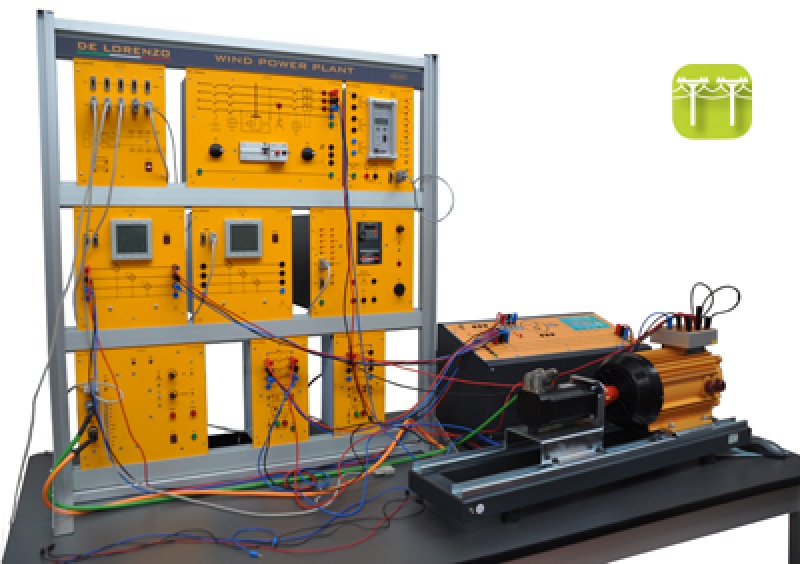

Opis produktu – Zestaw ćwiczeniowy – Wytwarzanie energii GTU 101
|
SYMBOL |
SPECYFIKACJA |
ILOŚĆ |
|
ZESTAW ĆWICZENIOWY ENERGETYKA GTU101 |
||
|
Kompletny zestaw ćwiczeniowy energetyka GTU101 składa się ze stołu, zestawu modułów eksperymentalnych oraz zestawu przyrządów pomiarowych. |
||
|
Zestaw ćwiczeniowy obejmuje zagadnienia: |
||
|
GTU101 |
Wytwarzanie energii |
|
|
Alternator i praca szeregowa |
||
|
Rezystancja stojana alternetora |
||
|
Mechaniczne i materiałowe straty alternatora |
||
|
Obwód otwarty i rejestracja krzywej prądu zwarciowego |
||
|
Straty alternatora |
||
|
Obliczanie reaktancji synchronicznej |
||
|
Zapis odpowiedzi alternatora ze stałą prędkością i wzbudzenie pod różnymi obciążeniami |
||
|
Określenie wydajności alternatora za pomocą testu obwodu otwartego i zwartego |
||
|
Równoległa praca alternatora przy użyciu synchronoskopu |
||
|
Nagrywanie V-krzywych (krzywe Mordey) silnika synchronicznego |
||
|
Charakterystyka zestawu: Metalowe obudowy modułów Typy przyrządów panelowe lub stacjonarne Izolowane modułu instalowane na ramie Moduły umozliwiaja łączenie obwodów z odrębnymi komponentami elektrycznymi oraz przyrządami pomiarowymi Moduły na panelu przenim posiadaja schematy elektryczne Komponenty elektroniczne oraz moduły łączone za pomoca bezpiecznych przewodów z izolowanymi wtykami bananowymi Poniżej lista modułów oraz elementów stanowiąca kompletne wyposazenie żestawu ćwiczeniowego ENERGETYKA GTU101 |
||
|
|
DC FILTERED POWER SUPPLY – Didactic equipment: DC variable power supply, power supply unit for variable 3- phase voltage suitable for supplying dc machines. It must provide a DC output from 0 to 240 V, 8 A minimum. It must be provided with a 16 A, 30 mA differential magneto-thermal main switch, a key operated emergency push-button, start and stop push-buttons, a motor protection circuit breaker: 6.3 to 10 A, a digital ammeter and a digital switchable voltmeter. 4 mm safety terminals for electrical connections included. The output voltage must be set by a rotary knob with 0-100% scale.
Supply voltage: three-phase from mains. http://www.delorenzoglobal.com/upload/schede/1389261127-POWER%20ENGINEERING%20ENG%2010.pdf
|
1 |
|
DL 1017R |
RESISTIVE LOAD – didactic equipment It must consist in a single or three-phase resistive step-variable load. Housed in a metallic box. MECHANICAL FEATURES The load shall be composed of a rugged metal structure and of a front metal panel. On the front panel all the controls, the protection, the output terminals and a clear synoptic diagram, shall be collected. ELECTRIC FEATURES The load shall be composed of resistances, with possibility of star, delta and parallel connection, controlled by three switches. This item must be provided also with fuses protection. As a function of the switch positions, there shall be the following phase values: Position Resistance Max power per phase 1 1050 Ohm 46 W 2 750 Ohm 65 W 3 435 Ohm 110 W 4 300 Ohm 160 W 5 213 Ohm 230 W 6 150 Ohm 330 W 7 123 Ohm 400 W Maximum power in single or three phase connection must be 1200 W. Rated voltage in star connection must be 380 V, in D connection must be 220V, in single-phase must be 220V. 4 mm. safety terminal included on the front panel for the electrical connection. |
1 |
|
DL 1017L |
INDUCTIVE LOAD – didactic equipment
It must consist of a single or three-phase inductive step-variable load. Housed in a metallic box. The load shall be composed of a rugged metal structure and of a front panel. On the front panel all the controls, the protections, the output terminals and a clear synoptic diagram, shall be collected. ELECTRICAL FEATURES The load shall be composed of inductances, with possibility of star, delta and parallel connection, controlled by three switches. This item must be provided also with fuses protection. As a function of the switch position there shall be the following phase values. Position Inductance Max. Power per phase 1 4.46 H 34 VAr 2 3.19 H 48 VAr 3 1.84 H |
