Opis produktu – Zestaw do pomiarów instalacji fotowoltaicznych PVM-1021 PRO + certyfikat kalibracji WMPLPVM1021PRO
Miernik instalacji fotowoltaicznych Sonel PVM-1021 Pro
(Zestaw: PVM-1021 + IRM-1)
Zestaw zawiera wyposażenie standardowe oraz certyfikat kalibracji!
Indeks kat. WMPLPVM1021PRO
ean 5907624031586
Kompaktowy miernik instalacji fotowoltaicznych do 1000 V
Zestaw przyrządów pomiarowych wraz z akcesoriami. W skład zestawu wchodzą:
- miernik instalacji fotowoltaicznych Sonel PVM-1021,
- miernik nasłonecznienia oraz temperatury Sonel IRM-1.
1. Miernik instalacji fotowoltaicznych PVM-1021

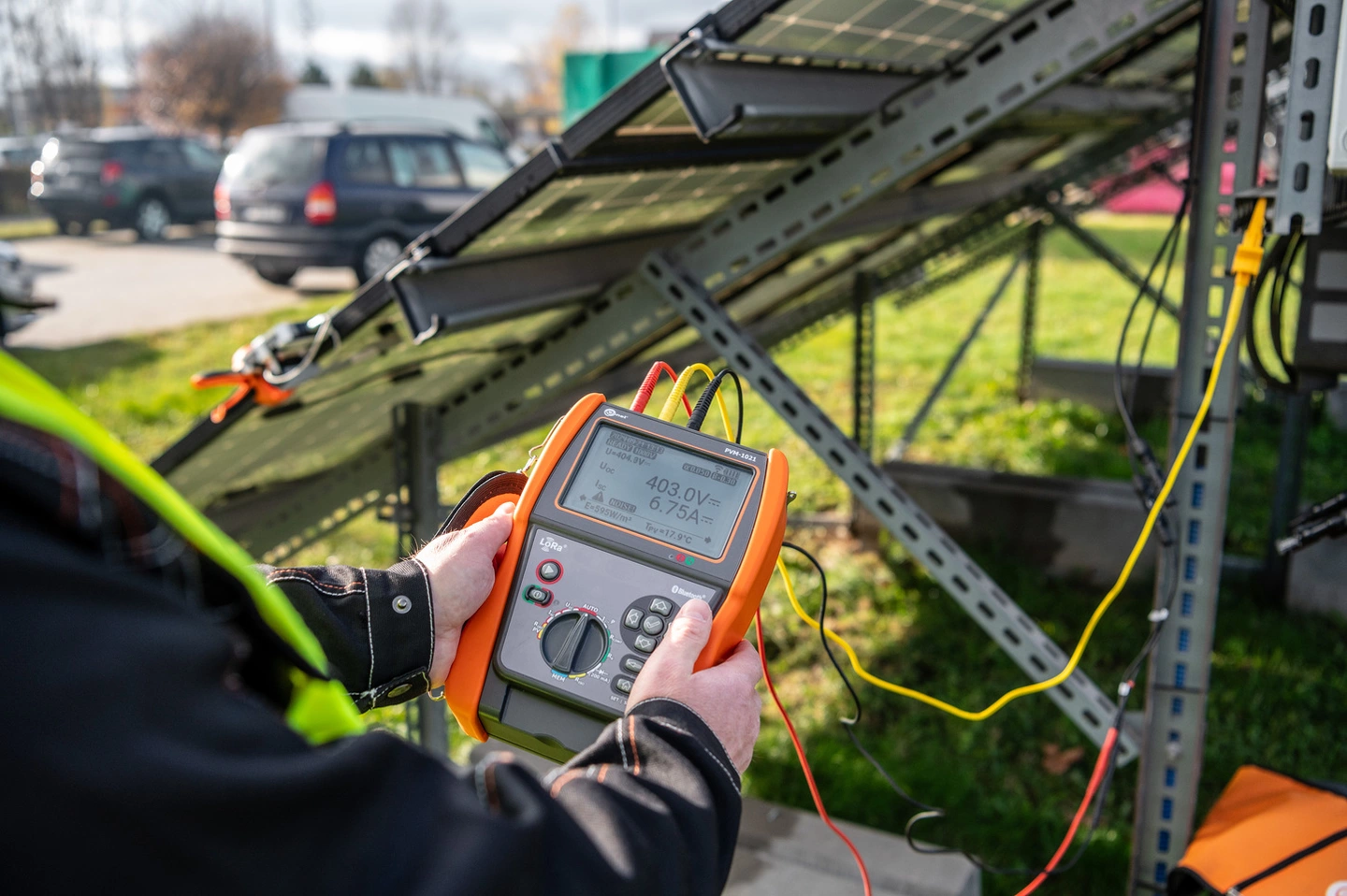

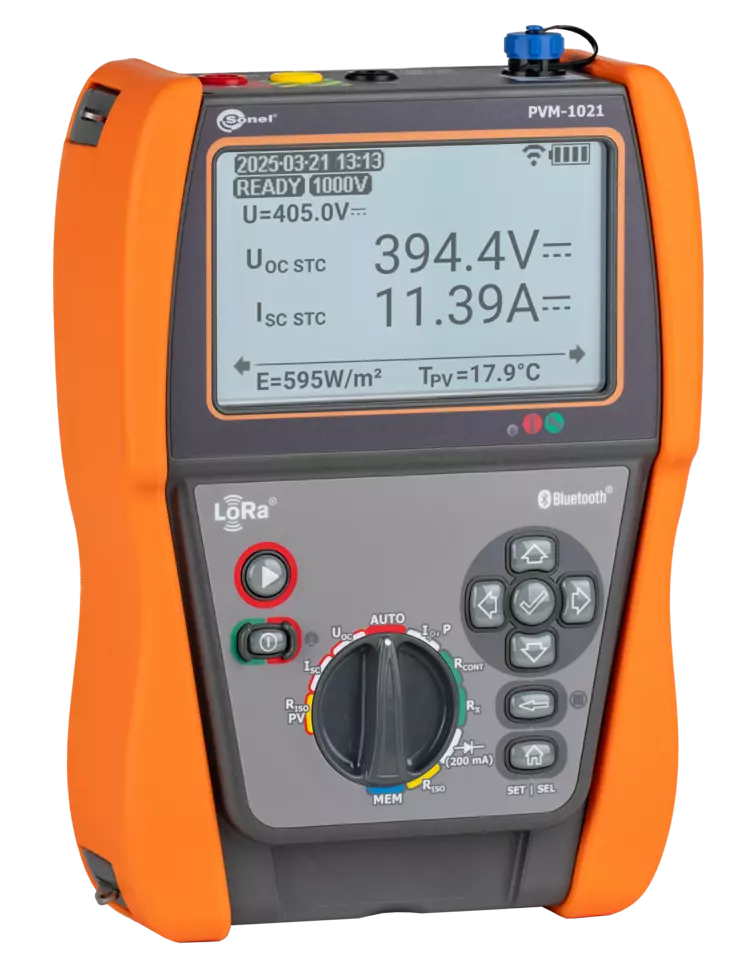

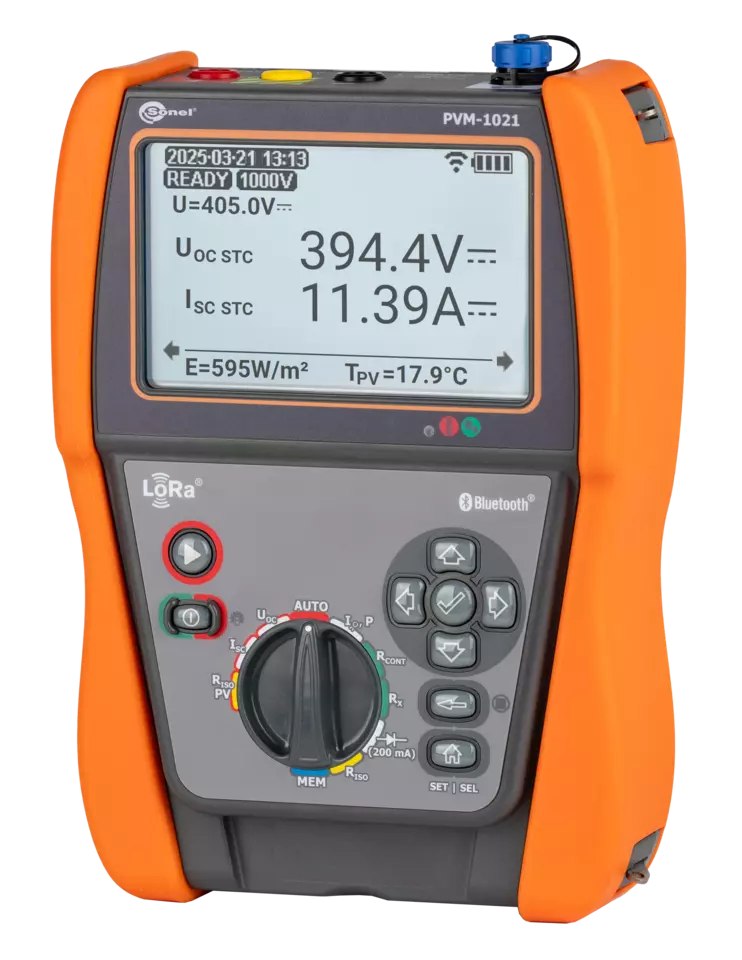

PVM-1021 to kompaktowy miernik do pomiarów instalacji fotowoltaicznych z pokaźną liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na obudowie. Wszystkie przyciski są podświetlane, podobnie jak graficzny wyświetlacz, co znakomicie ułatwia obsługę w zacienionych miejscach, np. wykonując pomiary pod naziemnymi instalacjami PV. Obszerna pamięć wydatnie skraca czas przygotowania dokumentacji po pomiarowej.
2. Miernik nasłonecznienia oraz temperatury IRM-1
IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

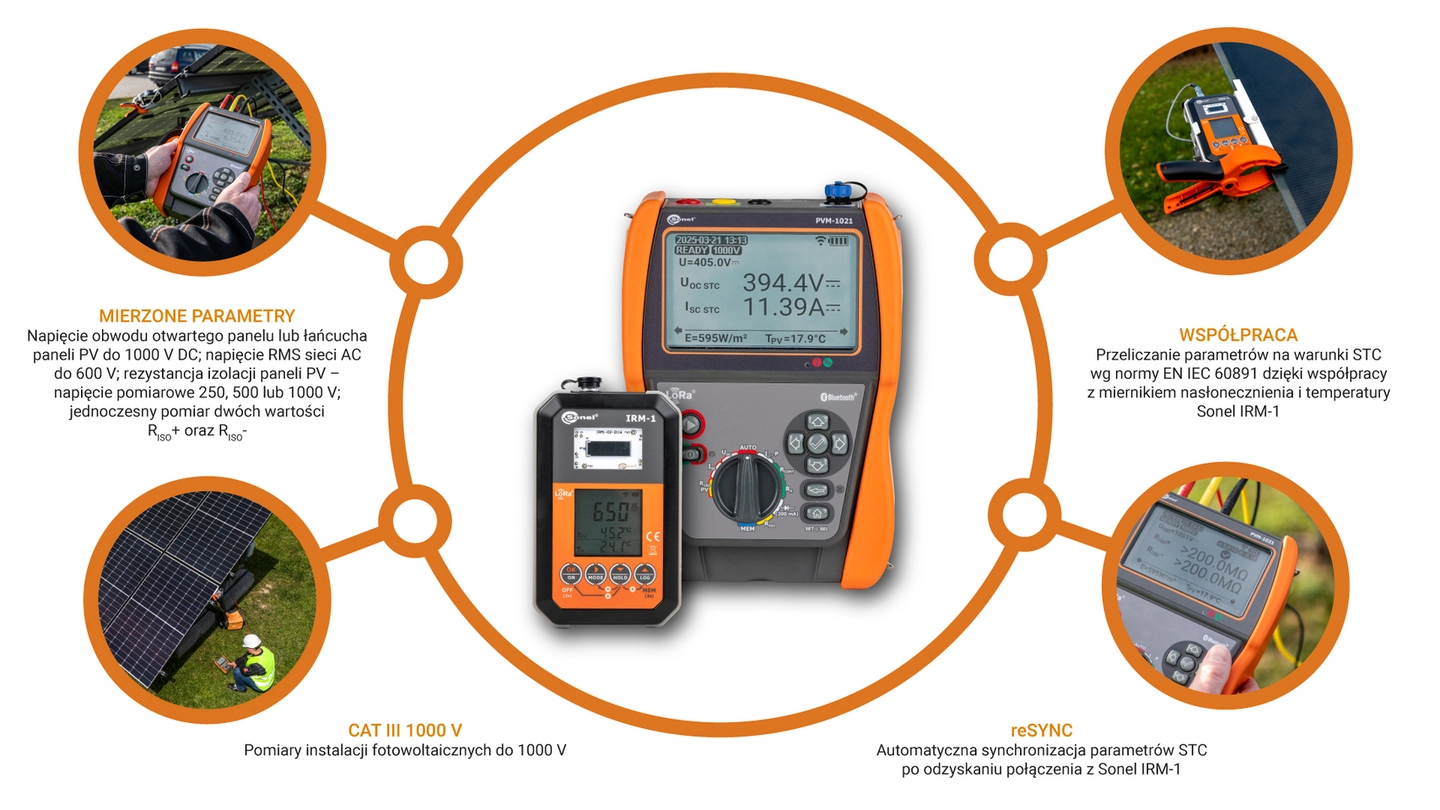

PVM-1021 | Cechy
- Umożliwia wykonanie pomiarów kategorii 1 według normy EN 62446-1.
- Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
- Umożliwia przeliczanie parametrów na warunki STC według normy EN IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
- Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
- Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
- Wbudowany moduł Bluetooth do komunikacji z komputerem.
- Duża pamięć pomiarów: 100 obiektów po 40 komórek.
- Podświetlany wyświetlacz i przyciski.
PVM-1021 | Mierzone parametry
- Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
- Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
- Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.

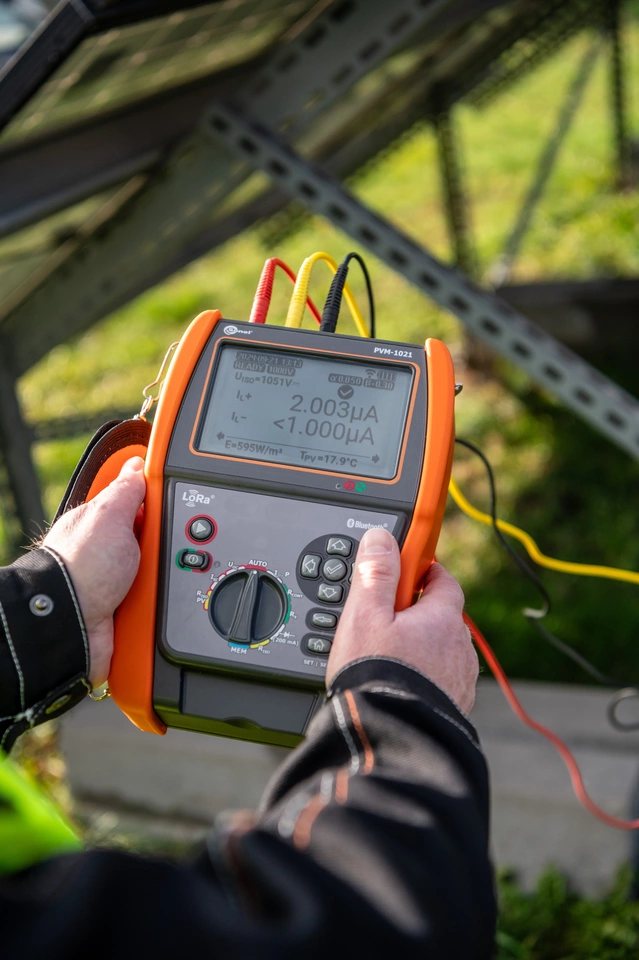

- Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości RISO+ oraz RISO-.
- Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
- Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
- Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
- Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
- Pomiar mocy AC/DC.
- Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
- Test diod blokujących napięciem 1000 V DC.
PVM-1021 | Szczelność i wytrzymałość
Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP54. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.
PVM-1021 | Komunikacja i oprogramowanie
Dane pomiarowe z PVM-1021 można przenieść do komputera za pomocą komunikacji bezprzewodowej Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.
PVM-1021 | Na kłopoty reSYNC
Może się zdarzyć, że w toku pomiarów miernik nadrzędny oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.
IRM-1 | Cechy
- Pomiar nasłonecznienia i temperatury.
- Interfejs LoRa do komunikacji z miernikiem nadrzędnym – zasięg znacznie większy niż Bluetooth!
- Automatyczna synchronizacja danych z miernikiem nadrzędnym z funkcją reSYNC.
- Wbudowany kompas oraz czujnik nachylenia.
- Wbudowany rejestrator, który można wykorzystać do rejestracji nasłonecznienia przed budową instalacji PV, a także do pomiarów zacienienia istniejących instalacji.
- Duża pamięć pomiarów: 999 komórek pamięci podręcznej oraz 5000 rekordów rejestratora do zapełnienia pamięci (rejestracja jednorazowa) z możliwością jej nadpisywania (rejestracja ciągła).
IRM-1 | Mierzone parametry
- Natężenie nasłonecznienia (irradiancja) w W/m2 lub BTU/ft2 h.
- Temperatura panelu fotowoltaicznego w °C lub °F.
- Temperatura otocznia w °C lub °F.
- Kąt nachylenia paneli.
- Orientacja paneli dzięki wbudowanemu kompasowi.
IRM-1 | Szczelność i wytrzymałość
Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP65. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.
IRM-1 | Komunikacja i oprogramowanie
Dane pomiarowe z IRM-1 można przenieść do komputera za pomocą złącza USB. Ponadto przyrząd ma wbudowany bezprzewodowy interfejs LoRa (ang. Long Range), dzięki któremu następuje automatyczna wymiana danych z miernikiem nadrzędnym – nawet na dużej odległości.
