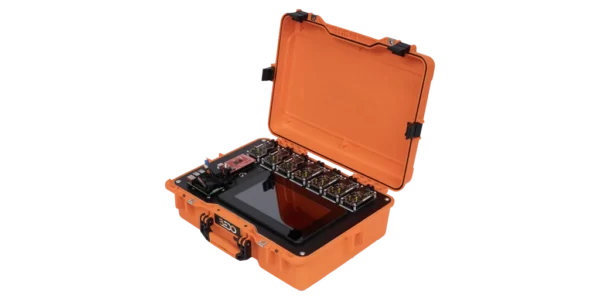

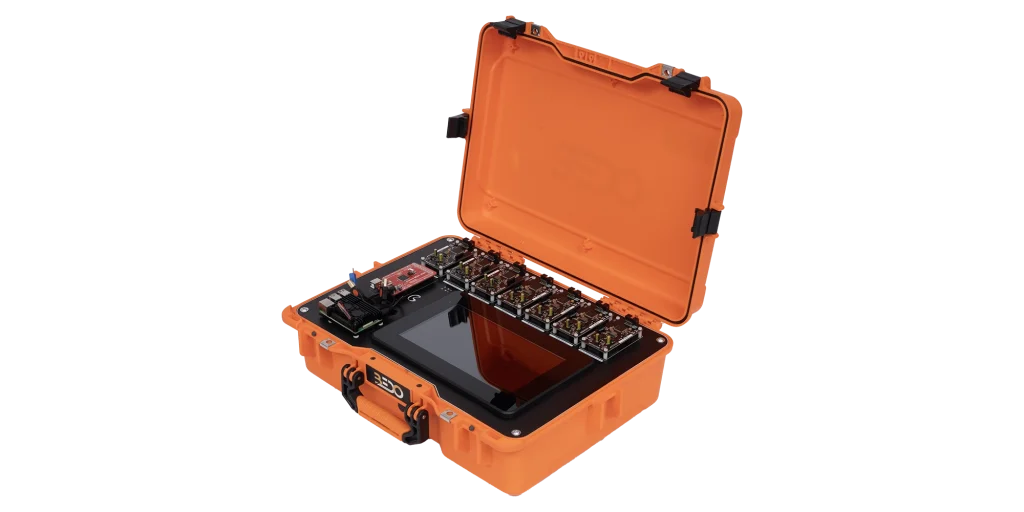

Name: Zestaw IoT Smart Health
Brand: Bedo

Opis produktu – Zestaw IoT Smart Health

Zestaw IoT Smart Health Kit to aplikacja opieki zdrowotnej z IoT. Zestaw może mierzyć do 9 biosygnałów oprócz czujnika DUST (SPO2, EMG, PCG, BT, GSR, BioZ, EKG, R-to-R, Pace Detection). Do wyświetlania biosygnałów wprowadzono dotykowy 10-calowy wyświetlacz LCD. Komunikacja z kontrolerem jest dostępna przez Wi-Fi lub Bluetooth. Wbudowane zasilanie dla wszystkich modułów biosygnałów. Możliwość połączenia z urządzeniami mobilnymi.

Zakres dostawy

IoT Smart Health Kit (IOT104)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Specyfikacje oprogramowania:
- System operacyjny dla głównego kontrolera IoT:
  - Linux base OS (system operacyjny oparty na Debianie dla Raspberry Pi)
Specyfikacje sprzętowe:
- Główny kontroler AIoT oparty na Raspberry Pi 4 Model B Code: (IOT104.01)
  - CPU : Broadcom BCM2711 Quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
  - GPU :
    - Broadcom VideoCore VI
    - H.265 (dekodowanie 4kp60), H264 (dekodowanie 1080p60, kodowanie 1080p30)
    - OpenGL ES 3.1, Vulkan 1.0
  - RAM : 4GB LPDDR4-3200 SDRAM
  - Wi-Fi :
    - 2.4 GHz i 5. 0 GHz IEEE 802.11ac (dwuzakresowy)
    - Wsteczna kompatybilność z 802.11a/b/g/n
  - Bluetooth :Bluetooth 5.0, Bluetooth Low Energy (BLE)
  - Ethernet : Gigabit Ethernet 943 Mbps
  - Porty :
    - 2 x micro-HDMI 2.0 (obsługa do 4Kp60).
    - 4-pinowy port stereo audio i kompozytowy port wideo.
    - 2 x USB 2.0.
    - 2 x USB 3.0.
    - 1 x USB-C.
    - Gigabit Ethernet.
    - Camera Serial Interface (MIPI CSI). Interfejs szeregowy wyświetlacza (MIPI DSI)
  - I/O : GPIO, UART, I2C, SPI, 3-kanałowy ADC
  - Pamięć masowa : Gniazdo karty Micro-SD do ładowania systemu operacyjnego i przechowywania danych
  - LCD : 10-calowy dotykowy wyświetlacz LCD
Załączony kod gotowych modułów: (IOT104. 02)
- Moduły biosygnałów
  - Podkontroler modułu biosygnału SPO2:
    - W oparciu o ATMEGA 128
  - Podkontroler modułu biosygnału EMG:
    - W oparciu o ATMEGA 128
  - Podkontroler modułu biosygnału PCG:
    - W oparciu o ATMEGA 128
  - Podkontroler modułu biosygnału BT:
    - Based On ATMEGA 128
  - GSR Bio-signal Module Sub Controller:
    - Based On ATMEGA 128
  - BioZ, ECG, R-to-R and Pace Detection Bio-signals Module Sub Controller:
    - W oparciu o STM32
  - Wszystkie wymagane złącza biosygnałów do ludzkiego ciała
  - Moduł czujnika pyłu

Eksperymenty

Poznanie biosygnałów i algorytmów pomiarowych.
Poznanie komunikacji przez WiFi i Bluetooth.
Poznanie komunikacji UART, I2C, SPI i ADC.
Poznanie teorii pomiaru SPO2.
Poznanie teorii pomiaru EMG.
Poznanie teorii pomiaru PCG.
Zapoznanie się z teorią pomiaru BT.
Zapoznanie się z teorią pomiaru GSR.
Zapoznanie się z teorią pomiaru BioZ.
Zapoznanie się z teorią pomiaru EKG.
Zapoznanie się z teorią pomiaru R-to-R i Pace Detection.
Zapoznanie się z gromadzeniem danych poprzez Main-Controller
Zapoznanie się z konfiguracją i budową serwera WWW
