Opis

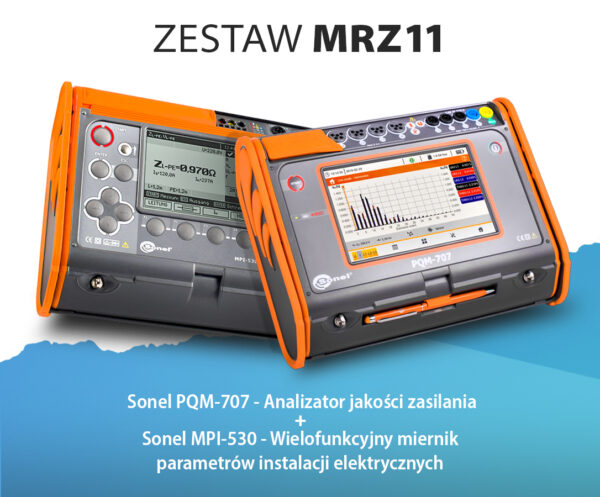

Zestaw MRZ11: Miernik instalacji MPI-530 + 3 fazowy analizator mocy PQM-707 Sonel

• Przy zakupie mierników Sonel otrzymują Państwo 10% rabatu na ponowne wzorcowanie miernika w laboratorium Merazet.
• W standardowym wyposażeniu certyfikat kalibracji Sonel
• Gwarancja 36 miesięcy
• MERAZET S.A. AUTORYZOWANY DYSTRYBUTOR FIRMY SONEL –  OTRZYMUJESZ WSPARCIE , PEWNOŚĆ ZAKUPU PEŁNOWARTOŚCIOWEGO SPRZĘTU ORAZ FACHOWE DORADZTWO.

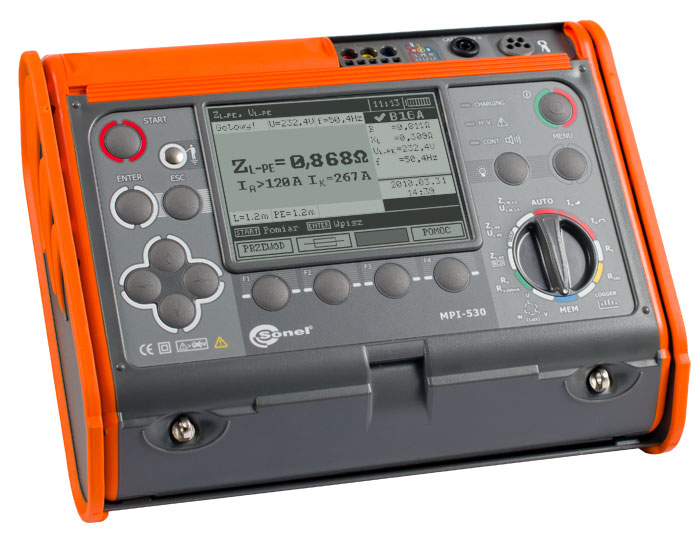

Miernik instalacji MPI-530

• Profesjonalnie i wszechstronnie

  Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-530 służy do precyzyjnego pomiaru parametrów instalacji elektrycznych. Urządzenie zostało skonstruowane zgodnie z wymaganiami normy PN-EN 61557. Umożliwia wykonanie wszystkich pomiarów związanych z ochroną przed porażeniem prądem elektrycznym opisanych w normie PN-HD 60364-6.

  Specjalistyczny miernik Sonel MPI-530 wyróżnia się rozbudowanymi funkcjami pomiaru uziemień – dodatkowe metody cęgowe oraz rezystywność gruntu. Przy zastosowaniu opcjonalnego adaptera AuroISO-1000C, możliwe są również automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych.

  Z pomocą miernika Sonel MPI-530 można także wykonać badanie natężenia oświetlenia. Do tego niezbędne jest dodatkowa zewnętrzna sonda. Przyrząd umożliwia rejestrację i analizę parametrów sieci – łącznie z harmonicznymi do 40-tej. Kolejnym atutem miernika jest wytrzymała obudowa o klasie odporności IP54, która chroni urządzenie przed uszkodzeniem mechanicznym, pyłem lub zachlapaniem.

  Cechy

  Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

  • Przyrządem MPI-530 można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
    • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
    • parametry wyłączników RCD,
    • rezystancja izolacji,
    • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
    • ciągłość połączeń ochronnych i wyrównawczych,
    • natężenie oświetlenia,
    • test kolejności faz,
    • test kierunku obrotów silnika.
  • Przyrząd MPI-530 może rejestrować parametry jakości energii elektrycznej 50/60 Hz:
    • napięcie L1 – wartości średnie w zakresie do 500 V,
    • prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
    • częstotliwość w zakresie 40 Hz – 70 Hz,
    • moc czynna (P), bierna (Q), pozorna (S),
    • współczynnik mocy (PF), cosφ,
    • harmoniczne (do 40-tej w napięciu i prądzie),
    • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

  Kontrola bezpieczeństwa instalacji

  Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.
  • wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

  Struktura pamięci

  Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu. Strukturę tę można przygotować w mierniku jeszcze przed przystąpieniem do pracy. Wprowadzanie danych do przyrządu ułatwia klawiatura QWERTY, łącząca się z nim poprzez Bluetooth.

  Wbudowany system pomocy

  W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

  Podwyższona odporność na warunki środowiskowe

  Miernik MPI-530 świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP54. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

  Komunikacja i oprogramowanie

  Poprzez port USB lub za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

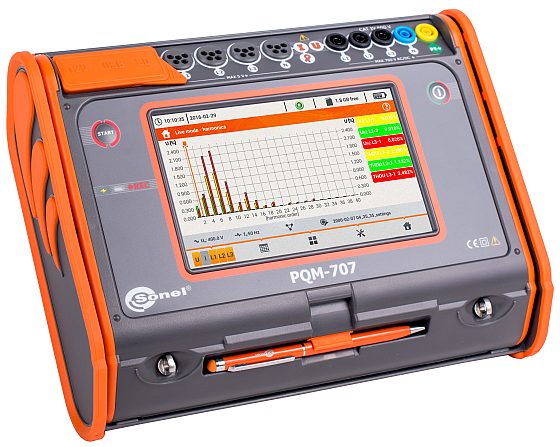

  Przenośne centrum analizy zasilania – Analizator jakości zasilania Sonel PQM-707

  Analizator jakości zasilania Sonel PQM-707 to mobilne urządzenie służące do pomiaru i analizy zasilania. Jest to autonomicznym i wszechstronny miernik, z pomocą którego można przeprowadzać pomiary oraz analizę parametrów w sieciach elektroenergetycznych (DC i 50/60 Hz). Zbadane parametry można następnie zarejestrować w pamięci urządzenia. Urządzenie wykonuje pomiary w klasie S zgodnie z wymogami normy IEC 61000-4-30, zapewniając wysoce precyzyjny wynik. PQM-707 może pochwalić się największym w tej klasie analizatorów ekranem dotykowym o rozdzielczości 7 cali, co przekłada się na dużą czytelność i ergonomiczną obsługę. Wbudowana bateria litowo-jonowa gwarantuje wydajną pracę przez długi czas bez konieczności podłączenia przyrządu do zewnętrznego zasilania.

  Cechy

  • 7“ ekran dotykowy – ergonomiczny i intuicyjny graficzny interfejs użytkownika.
  • Ponad 10 lat rejestracji danych.
  • Kategoria pomiarowa CAT IV 600 V – wysokie bezpieczeństwo.
  • Wszystkie parametry zgodnie z klasą S – wysoka dokładność pomiarów.
  • Akumulator litowo-jonowy – większa mobilność.
  • Zasilanie z analizowanej sieci – pewność pomiarów.
  • Wymienna karta pamięci – zapis danych bez ograniczeń.
  • Szybka konfiguracja i raportowanie – łatwość użytkowania.
  • Współpraca z oprogramowaniem Sonel Analiza – rozszerzona analiza danych.

  Mierzone parametry

  • Prąd rozruchu.
  • Sprawność inwertera.
  • Napięcia L1, L2, L3, N, PE (pięć wejść pomiarowych) – wartości średnie, minimalne i maksymalne w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi.
  • Prądy L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne i maksymalne, pomiar prądu w zakresie do 6 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi.
  • Współczynniki szczytu dla prądu (CFI) i napięcia (CFU).
  • Częstotliwość w zakresie 40…70 Hz.
  • Moc czynna (P), bierna (Q), odkształceń (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna).
  • Energia czynna (E_P), bierna (E_Q), pozorna (E_S).
  • Współczynnik mocy (Power Factor), cosφ, tgφ.
  • Harmoniczne do 50-tej w napięciu i prądzie, współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
  • Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS1/2 okresu.
  • Kalkulator taryf energii.
  • …i wiele więcej.
  • Wszystkie parametry rejestrowane zgodnie z klasą S normy IEC 61000-4-30.

  Obsługiwane typy sieci

  • O częstotliwości znamionowej 50/60 Hz
  • O napięciach znamionowych: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V
  • Prądu stałego
  • O układzie:
    • jednofazowym
    • dwufazowym z przewodem neutralnym
    • trójfazowym – gwiazda z i bez przewodu neutralnego
    • trójfazowym – trójkąt
    • trójfazowym – gwiazda bez przewodu neutralnego w układzie Arona
    • trójfazowym – trójkąt w układzie Arona
    • z przekładnikami napięciowymi i prądowymi

  Możliwości

  PQM-707 to autonomiczny miernik umożliwiający wszechstronny pomiar, analizę oraz rejestrację parametrów w sieciach elektroenergetycznych (DC i 50/60 Hz). Wszystkie pomiary są realizowane w klasie S zgodnie z normą IEC 61000-4-30, co gwarantuje wysoką dokładność. 7-calowy, kolorowy ekran dotykowy – największy w tej klasie analizatorów! – zapewnia intuicyjną i ergonomiczną obsługę. Dzięki wbudowanej baterii litowo-jonowej przyrząd pozwala na wydajną pracę bez konieczności podłączania zewnętrznego zasilacza sieciowego.

  Prezentacja danych

  Analizator wyposażony jest w kolorowy ekran dotykowy. Rozdzielczość 800 x 480 pikseli zapewnia zarówno wysoki komfort interakcji z interfejsem, jak i czytelność wyników pomiarowych. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

  Obszary zastosowań

  Analizator skierowany jest do bardzo szerokiej grupy użytkowników, w szczególności do służb utrzymania ruchu. Dzięki mobilności i autonomii pozwala na diagnozę problemów związanych z zasilaniem. Znajduje zastosowanie w praktycznie wszystkich rodzajach sieci o napięciu znamionowym od 54 V do 760 V – zarówno bezpośrednio, jak i pośrednio, za przekładnikami. PQM-707 może być używany w energetyce zawodowej i zakładach przemysłowych, ale też w firmach i instytucjach, które świadczą usługi skupione na analizie sieci.

  Trwała i praktyczna obudowa

  Obudowa została zaprojektowana tak, aby zapewnić łatwy dostęp do ekranu dotykowego oraz wszystkich gniazd pomiarowych i komunikacyjnych. Odsuwana pokrywa chroni wyświetlacz przed uszkodzeniami mechanicznymi. Dzięki stopniowi ochrony IP51 przyrząd można użytkować w trudnych warunkach – niestraszny mu jest kurzem ani rozpryski wody.

  SONEL ANALIZA

  Program Sonel Analiza jest aplikacją niezbędną do pracy z analizatorami PQM. Oprogramowanie umożliwia:

  • konfigurację analizatora,
  • odczyt danych z rejestratora,
  • podgląd parametrów sieci w czasie rzeczywistym (z możliwością odczytu przez modem GSM),
  • kasowanie danych w analizatorze,
  • przedstawianie danych w formie tabel,
  • przedstawianie danych w formie wykresów,
  • analizowanie danych i generowanie raportów pod kątem normy PN-EN 50160, rozporządzenia systemowego i innych zdefiniowanych przez użytkownika warunków odniesienia – również dla mikroinstalacji PV do 50 kW, z podziałem dla stanów mocy czynnej P>0, P<0 i P=0 oraz z uwzględnieniem wykresów Q₁=f(U₁/U_n) oraz cosφ=f(P/P_n),
  • niezależną obsługę wielu analizatorów,
  • aktualizację do nowszych wersji przez stronę WWW.

  Program umożliwia odczyt wybranych parametrów oraz ich prezentację graficzną w czasie rzeczywistym. Parametry te mierzone są niezależnie od rejestracji zapisywanej do pamięci. Użytkownik może zobaczyć:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów,
  • harmoniczne i moce harmonicznych (szacowanie kierunku harmonicznych),
  • interharmoniczne.
