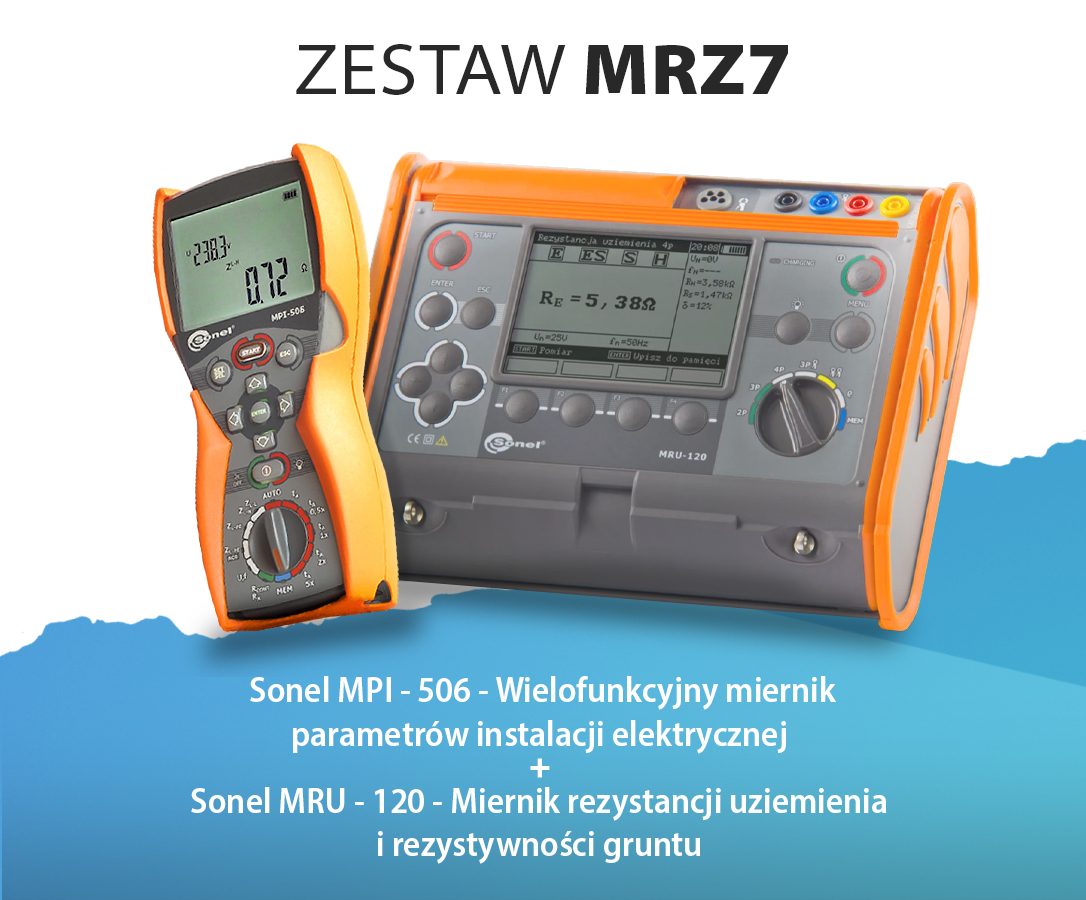

Zestaw MRZ7: Miernik instalacji MPI-506 + miernik uziemień MRU-120 SONEL z wyposażeniem standardowym

• Przy zakupie mierników Sonel otrzymują Państwo 10% rabatu na ponowne wzorcowanie miernika w laboratorium Merazet.
• W standardowym wyposażeniu certyfikat kalibracji Sonel
• Gwarancja 36 miesięcy
• MERAZET S.A. AUTORYZOWANY DYSTRYBUTOR FIRMY SONEL –  OTRZYMUJESZ WSPARCIE , PEWNOŚĆ ZAKUPU PEŁNOWARTOŚCIOWEGO SPRZĘTU ORAZ FACHOWE DORADZTWO.

MPI-506

Wielki mały wielozadaniowiec

Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-506 to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych. W swoich zgrabnych i niewielkich wymiarach, miernik kryje bogactwo funkcji pomiarowych. Dodatkowym atutem tego urządzenia jest wyjątkowo poręczna i ergonomiczna forma, która ułatwia przenoszenie oraz zwiększa komfort pracy.

Miernik Sonel MPI-506 jest jednym z najmniejszych wielofunkcyjnych przyrządów pomiarowych na rynku, zaskakuje intuicyjną obsługą oraz rozbudowanymi możliwościami. To wszechstronny przyrząd, który jest gotowy do pracy w każdych warunkach. Opracowany z myślą o specjalistach z branży instalacyjnej, elektrycznej, a także dla profesjonalnych pomiarowców.

Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, rezystancji izolacji, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, a także badanie wyłączników różnicowoprądowych typu AC oraz A. Z uwagi na swoją kompaktową formę oraz korzystną cenę, miernik przypadnie do gustu zwłaszcza początkującym użytkownikom. Znakomita precyzja pracy sprawia, że jego zalety docenią również zaawansowani pomiarowcy.

Cechy

Pomiar parametrów pętli zwarcia
Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45…65 Hz, roboczy zakres napięć: 180…460 V
Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)
Badanie wyłączników różnicowoprądowych typu AC, A
Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
Pomiar RE i UB bez wyzwalania RCD
Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem
Pomiar IA oraz tA przy jednym zadziałaniu RCD
Pomiar rezystancji izolacji
Napięcia probiercze 100 V, 250 V, 500 V
Pomiar rezystancji połączeń ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
Autokalibracja przewodów pomiarowych – możliwość użycia dowolnych przewodów
Pomiar rezystancji małym prądem
Wskazanie kolejności faz
Dodatkowe funkcje

Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.
Pomiar napięcia (0…500 V) i częstotliwości sieci.
Pamięć 990 wyników.
Bezprzewodowa transmisja danych do komputera.
Podświetlana przyciski.
Prostota i zaawansowanie

Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na czole obudowy. Nastawy są pamiętane przez przyrząd nawet w przypadku całkowitego rozładowania baterii. Wszystkie przyciski są podświetlane, podobnie jak segmentowy wyświetlacz, co znakomicie ułatwia obsługę przy słabym świetle. Obszerna pamięć eliminuje potrzebę prowadzenia notatek w trakcie pomiarów.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

Badania można w bardzo łatwy sposób zautomatyzować poprzez:

badanie wyłączników różnicowoprądowych w trybie Auto,
wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.
Podwyższona odporność na warunki środowiskowe

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.

Komunikacja i oprogramowanie

Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

• Specyfikacja

  Funkcje pomiarowe	Zakres pomiarowy	Zakres wyświetlania	Rozdzielczość	Dokładność
  Impedancja pętli zwarcia
  Pętla zwarcia ZL-PE, ZL-N, ZL-L	0,13 Ω…1999 Ω wg IEC 61557	0,00 Ω…1999 Ω	od 0,01 Ω	±(5% w.m. + 3 cyfry)
  Pętla zwarcia ZL-PE w trybie RCD	od 0,5 Ω…1999 Ω wg IEC 61557	0,00 Ω…1999 Ω	od 0,01 Ω	od ±(6% w.m. + 5 cyfr)
  Pomiary parametrów wyłączników RCD
  Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
  RCD ogólnego typu i krótkozwłoczny	0 ms…300 ms	0 ms…300 ms	1 ms	±(2% w.m. + 2 cyfry)
  RCD selektywny	0 ms…500 ms	0 ms…500 ms	1 ms	±(2% w.m. + 2 cyfry)
  Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,3 IΔn…2,0 IΔn
  dla prądu różnicowego sinusoidalnego (typ AC)	3,0 mA…500 mA	3,0 mA…500 mA	od 0,1 mA	±5% IΔn
  dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)	3,5 mA…420 mA	3,5 mA…420 mA	od 0,1 mA	±10% IΔn
  Rezystancja izolacji
  Napięcie pomiarowe 100 V	100 kΩ…99,9 MΩ wg IEC 61557-2	0 kΩ…99,9 MΩ	od 1 kΩ	±(5% w.m. + 8 cyfr)
  Napięcie pomiarowe 250 V	250 kΩ…199,9 MΩ wg IEC 61557-2	0 kΩ…199,9 MΩ	od 1 kΩ	±(5% w.m. + 8 cyfr)
  Napięcie pomiarowe 500 V	500 kΩ…599,9 MΩ wg IEC 61557-2	0 kΩ…599,9 MΩ	od 1 kΩ	±(5% w.m. + 8 cyfr)
  Rezystancja przewodów ochronnych i wyrównawczych
  Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA	0,12 Ω…400 Ω wg IEC 61557-4	0,00 Ω…400 Ω	od 0,01 Ω	±(2% w.m. + 3 cyfry)
  Pomiar rezystancji małym prądem	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	od 0,1 Ω	±(3% w.m. + 3 cyfry)
  Wskazania kolejności faz	zgodna, przeciwna, napięcie UL-L: 100 V…440 V (45 Hz…65 Hz)

  „w.m” – wartość mierzona

  MRU-120

  • Uniwersalny miernik do uziemień

    Z pomocą prezentowanego miernika rezystancji uziemienia i rezystywności gruntu Sonel MRU-120 możliwe jest wykonanie pomiarów rezystancji uziemień metodą 3-biegunowa i 4-przewodowa, pomiarów z użyciem dodatkowych cęgów (uziemienia wielokrotne – bez konieczności rozpinania złącz kontrolnych), jak również pomiarów metodą dwucęgową – w pewnych przypadkach można wykonać pomiar bez konieczności stosowania sond pomocniczych wbijanych do gruntu. Sonel MRU-120 to przyrząd opracowany z myślą o potrzebach energetyki i znajdujący zastosowanie przy pomiarach uziemień – zakres pomiarowy (pomiary zgodne z normą PN-EN 61557) od 0,30 Ω. Funkcjonalność urządzenia dopełnia możliwość pomiaru rezystywności gruntu i ciągłości połączeń ochronnych oraz wyrównawczych.

    Metody pomiarowe

    • Metoda 3-biegunowa i 4-przewodowa – pomiar uziemień z sondami pomocniczymi
    • Metoda 3-biegunowa z cęgami – pomiar uziemień wielokrotnych
    • Metoda dwucęgowa – pomiar uziemień, gdy nie jest możliwe zastosowanie sond pomocniczych
    • Rezystywność gruntu – metoda Wennera
    • Rezystancja przewodów uziemiających i wyrównawczych prądem ≥200 mA z funkcją autozerowania – spełnia wymogi normy PN-EN 61557-4

    Cechy dodatkowe

    • Prąd pomiarowy 200 mA – ułatwia wykonanie pomiarów rezystancji uziemień na trudnym terenie (piaski, grunty kamieniste)
    • Pomiar rezystancji sond pomocniczych R_S i R_H
    • Pomiar napięć zakłócających
    • Pomiar w obecności napięć zakłócających pochodzących od sieci o częstotliwości 50 Hz i 60 Hz
    • Wybór napięcia pomiarowego (25 V i 50 V)
    • Automatyczne wyliczanie rezystywności gruntu w omometrach (Ωm) i omostopach (Ωft)
    • Pamięć 990 pomiarów (10 banków po 99 komórek)
    • Funkcja kalibracji cęgów
    • Zegar czasu rzeczywistego (RTC)
    • Transmisja danych do komputera
    • Wskazywanie stanu akumulatorów

    Obszary zastosowań

    MRU-120 powstał z myślą o najtrudniejszych warunkach pracy. Generuje prąd pomiarowy przekraczający 200 mA, co pozwala na skuteczne wykonanie pomiarów uziemienia obiektów energetycznych takich jak stacje transformatorowe czy stacje elektroenergetyczne.

    Dzięki metodom wykorzystującym cęgi nie jest konieczne rozpinanie złącz kontrolnych, czyli czynność niekiedy bardzo uciążliwa. Odgrywa to szczególną rolę podczas wykonywania prac na obiektach narażonych na działanie warunków atmosferycznych, gdzie elementy łączeniowe bywają skorodowane lub zaśniedziałe.

    Graficzny interfejs użytkownika dostarcza czytelnych odczytów i zrozumiałych komunikatów. Przekłada się to na szybką, bezproblemową obsługę.

    Ochrona i wyposażenie



    Obudowa MRU-120 pozwala na bezpieczną pracę w terenie, jak również wewnątrz obiektów. Stopień ochrony IP54 chroni przyrząd przed wodą i ciałami stałymi w przypadku zachlapań czy warunków o dużym zapyleniu. Co więcej, konstrukcja zapewnia bardzo dobrą ochronę podczas transportu i przenoszenia. Bogate wyposażenie standardowe umożliwia wykonywanie większości pomiarów – bez konieczności zakupu dodatkowych akcesoriów. MRU-120 to uniwersalne rozwiązanie oferujące kompleksową kontrolę uziemień.

    Możliwości

    Dostępne w przyrządzie metody pomiarowe pozwalają na kompleksową kontrolę uziemień roboczych i ochronnych. Funkcja kalibracji przewodów pomiarowych eliminuje wpływ ich rezystancji na wynik. To jednak dopiero początek.

    • Metoda czteroprzewodowa oznacza bardzo dokładny pomiar spodziewanych małych wartości rezystancji – eliminuje rezystancję przewodu łączącego miernik z uziemieniem.
    • Pomiar rezystancji przewodów uziemiających i wyrównawczych prądem powyżej 200 mA spełnia wymagania normy PN-EN 61557-4.
    • Przed wykonaniem pomiaru miernik sprawdza, czy w badanym obiekcie nie występuje zbyt wysokie napięcie zakłócające, mogące świadczyć o dodatkowych nieprawidłowościach.

    Pamięć i wyniki

    Wyniki można zapisywać w pamięci urządzenia. Jest ona podzielona na 10 banków po 99 komórek, z których każda odpowiada jednemu pomiarowi. Wyniki te w bardzo prosty sposób można przenieść do programu komputerowego Sonel Reader w celu archiwizacji lub późniejszych analiz i badań.

    Pozostałe funkcje użytkowe

    Wbudowana pomoc – ilustracje pomocnicze prezentują sposób prawidłowego wykonania pomiaru dla każdej metody.

    Poprawność połączeń – jeśli miernik wykryje błąd uniemożliwiający wykonanie poprawnego pomiaru, zasygnalizuje ten fakt w górnej części ekranu, za pomocą odpowiedniego symbolu gniazda pomiarowego.

    Komplet danych pomiarowych – oprócz pomiaru rezystancji uziemienia, wykonywane są dodatkowe pomiary napięć zakłócających i rezystancji sond pomocniczych. Wyniki posiadają informację o dacie i godzinie wykonania badania, co ułatwia tworzenie dokumentacji pomiarowej.
