Zestaw prądu zmiennego

Specyfikacja – Zestaw prądu zmiennego

Szczegóły techniczne

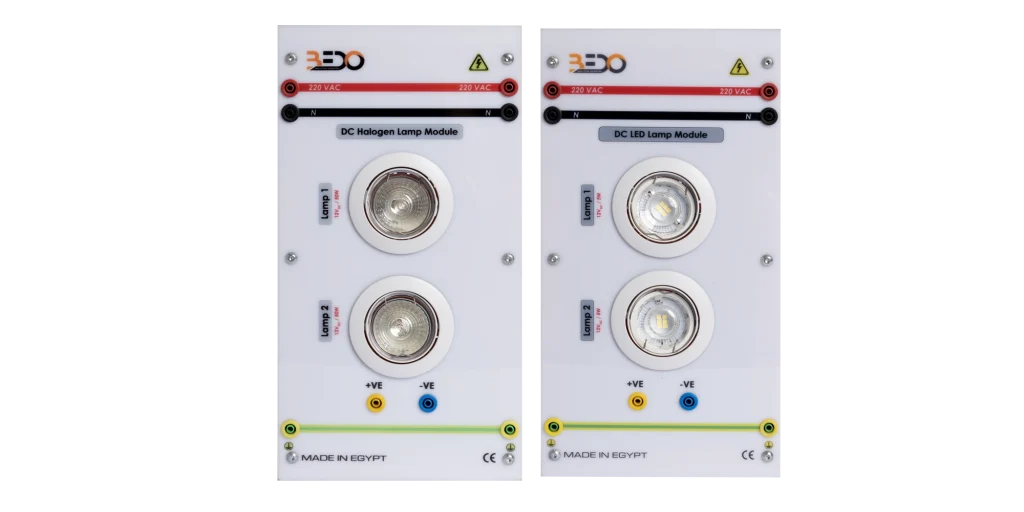

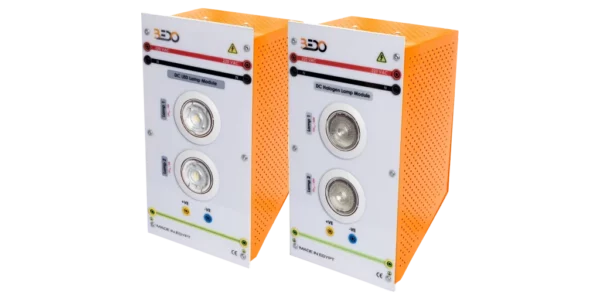

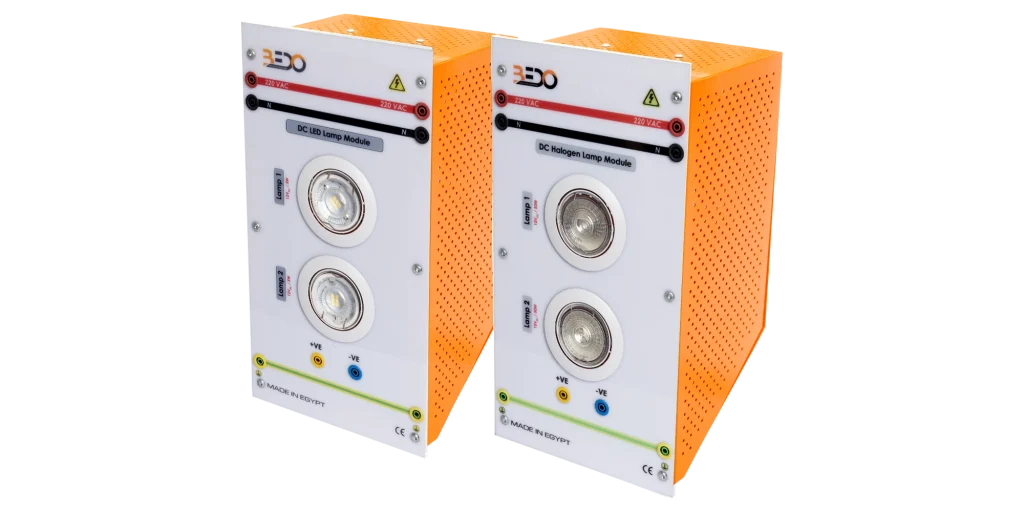

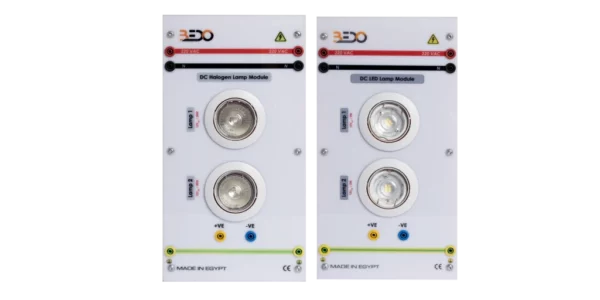

• Obciążenie AC (RE111.01)
  • Moduł ten został zaprojektowany do symulacji rzeczywistego obciążenia AC przy użyciu dwóch różnych typów lamp
  • Moduł składa się z dwóch lamp halogenowych i dwóch lamp LED.
  • Moduł ten pomaga uczniom uzyskać dostęp do różnych mocy obciążenia podczas eksperymentu.
  • Dane techniczne:
    • Lampa halogenowa
      • Wymagane napięcie: 220V
      • Waty: 50 W
    • Lampa LED
      • Wymagane napięcie: 220 V
      • Waty: 5 W
• Panel pomiarowy AC (RE111.02)
  • Cyfrowy miernik prądu:
    • Dwa niezależne kanały.
    • Każdy kanał ma dwa zakresy (zakres szczytowy 5A – dokładność +-1% / zakres szczytowy 10A – dokładność +-1%).
    • Kanały zabezpieczone przed nadmiernym prądem
  • Cyfrowy miernik napięcia:
    • Dwa niezależne kanały.
    • Każdy kanał ma wybierany zakres (zakres szczytowy 60V – dokładność +-1% / zakres szczytowy 300V – dokładność +-1% / zakres szczytowy 600V – dokładność +-1%),
    • Kanały zabezpieczone przed przepięciami
  • Komunikacja:
    • RS485
  • Wyświetlacz graficzny:
    • Dotykowy wyświetlacz LCD 5 cali, 800×480 pikseli
    • Monitorowanie 2 kanałów napięciowych i 2 kanałów prądowych,
    • Konfiguracja zakresów pomiarowych
  • Zasilanie:
    • 220V AC 50/60 Hz 0.3A
• Moduł monitora energii (RE111.03)

Moduły

• Moduł monitorujący energię (RE-011.3)
  • System jest dostarczany z dwoma modułami monitora energii.
  • Trójfazowy przyrząd pomiarowy umożliwia pomiar i wyświetlanie odpowiednich parametrów sieci energetycznej.
  • Jest w stanie mierzyć pomiary jednofazowe, dwufazowe lub trójfazowe. „Inteligentny licznik” działa jako cyfrowy licznik energii elektrycznej, w którym odbiorcy końcowi są podłączeni do sieci w celu pomiaru zużycia energii elektrycznej
  • Dane techniczne
    • Trójfazowy pomiar prądu i napięcia: 3×400 V/5 A
    • Maksymalne wartości pomiaru
      • Napięcie P-P: 690 V
      • Prąd: 5 A
    • Napięcie robocze
      • 110 V-230 V, 50/60 Hz
