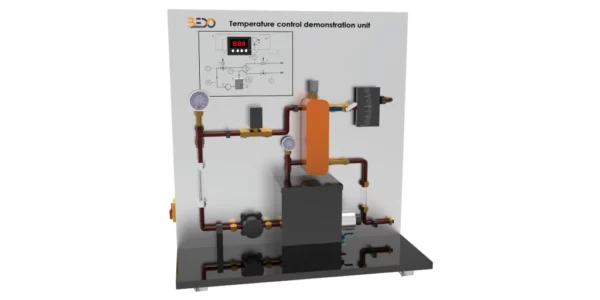

Zestaw szkoleniowy do kontroli temperatury

Dodaj do zapytania

Kod producenta: (MPC108)

Opis produktu – Zestaw szkoleniowy do kontroli temperatury

Jednostka eksperymentalna Benchtop służy jako wprowadzenie do inżynierii sterowania, zapewniając kompleksowy eksperymentalny przegląd jej podstaw, na przykładzie kontroli temperatury. Zbudowana z komponentów powszechnie spotykanych w przemyśle, ta jednostka edukacyjna oferuje uczestnikom szkolenia praktyczne doświadczenie w zakresie kontroli temperatury, umożliwiając im obserwację procesu z pierwszej ręki. Uczestnicy szkolenia mogą obserwować i rejestrować różne doświadczenia z komponentami urządzenia.

Dane techniczne

  • Zbiornik
    • Stal nierdzewna
    • Pojemność: 15L
  • Grzałka
    • Moc wyjściowa: 2kw
    • Termostat: 20…80°C
  • Pompa, 3-stopniowa
    • Max. Natężenie przepływu: 70L/min
    • Max. Wysokość podnoszenia: 5,5m
  • Czujnik temperatury: Pt100:
    • -50…400°C
  • Termometry zegarowe (typ bimetaliczny):
    • 0…80°C
  • Rotametry:
    • 30…320L/h
  • Elektromagnetyczny zawór proporcjonalny:
    • Kvs: 0,8m3/h
  • Regulator cyfrowy:
    • Konfigurowalny jako regulator P, PI lub PID
  • Zmienne procesowe jako sygnały analogowe:
    • 0…10V
    • Podłączenie zewnętrznych urządzeń rejestrujących (np. Oscyloskop, rejestrator liniowy) poprzez gniazda laboratoryjne
  • Zasilanie:
    • 230V, 50Hz, jednofazowe

Zakres dostawy

  • Temperature Control Training Kit (MPC108)
  • Hard copy user manual

Opcje

Szczegóły techniczne

  • Temperature Control Training Kit to jednostka edukacyjna do eksperymentów z zakresu inżynierii sterowania.
  • Wszystkie komponenty są przejrzyście rozmieszczone na pionowym panelu przednim.
  • Urządzenie składa się z regulatora temperatury z płytowym wymiennikiem ciepła i dwóch obwodów wodnych.
  • Obwody pierwotne zawierają elektrycznie podgrzewany zbiornik, pompę, zawór sterujący i zabezpieczenie przed brakiem wody.
  • Obwód wtórny zawiera przyłącze świeżej wody i przetwornik temperatury.
  • Oba obwody zawierają rotametry.
  • W obwodzie wtórnym świeża woda jest podgrzewana przez wymiennik ciepła, może być mierzona przez czujnik temperatury.
  • Temperatura wylotowa świeżej wody jest kontrolowana przez natężenie przepływu ciepłej wody w obwodzie pierwotnym.
  • Użyty sterownik jest najnowocześniejszym cyfrowym sterownikiem przemysłowym.
  • Zawór kulowy w obwodzie wtórnym umożliwia generowanie określonych zmiennych zakłócających.
  • Zmienna sterowana X i zmienna manipulacyjna Y mogą być dostępne jako sygnały analogowe na gniazdach laboratoryjnych. Ułatwia to podłączenie zewnętrznego sprzętu rejestrującego, takiego jak ploter lub oscyloskop.
  • Wielkoformatowy schemat procesu zapewnia pomoc w zrozumieniu.

Eksperymenty

  • Poznanie podstaw inżynierii sterowania
  • Zrozumienie najnowszych komponentów inżynierii sterowania przemysłowego: sterowników, przetworników i siłowników
  • Zrozumienie działania i ustawiania parametrów wielofunkcyjnego najnowocześniejszego sterownika cyfrowego, np, ustawienie parametrów regulatora P, PI i PID.
  • Badanie zakłóceń i odpowiedzi sterowania
  • Zrozumienie różnych parametrów regulatora dla stabilności i jakości sterowania
  • Badanie właściwości otwartych i zamkniętych pętli sterowania
  • Uczenie się przetwarzania zmiennych procesowych przy użyciu urządzeń zewnętrznych, np, plotera lub oscyloskopu

Wymagania eksploatacyjne

  • Podłączenie świeżej wody: około 350 l/h
