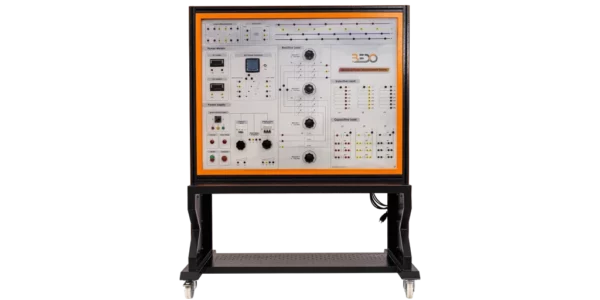

Zestaw szkoleniowy do pomiarów mocy elektrycznej

Opis

Ten trenażer został zaprojektowany w celu zademonstrowania zasady pomiaru energii czynnej i biernej. Korzystając z trójfazowego miernika jakości zasilania, zasilacza i różnych obciążeń rezystancyjnych, indukcyjnych i pojemnościowych, uczeń może wykonywać różne pomiary za pomocą zintegrowanego interaktywnego oprogramowania.

Dane techniczne

Analizator mocy AC
Wejście zasilania

100-240V AC nominalnie (± 20%)
50 – 60Hz nominalnie (± 10%)
Dostępne typy wejść DC.

Zużycie energii: < 5 VA

Zakres wejść pomiarowych

Napięcie: (5 – 300 V AC (L-N) i 10 – 520 V AC (L-L))
Prąd: 0. 1 – 5,5 A AC
Częstotliwość: 30 – 500 Hz

Cyfrowe wyświetlacze napięcia/prądu DC

Zasilanie: 100-240 VAC, 50/60 Hz (90 do 110% napięcia znamionowego)
Zużycie energii: 5 VA
Metoda wyświetlania: 7-segmentowy wyświetlacz LED (czerwony)
Wejścia: Napięcie/prąd DC, napięcie/prąd AC, częstotliwość AC
Maks. dopuszczalne wejście: 110% dla każdego mierzonego zakresu wejściowego
Maks. zakres wskazań: – 1999 do 9999 (4 cyfry)

Zmienne trójfazowe źródło prądu przemiennego

Liczba zabezpieczonych biegunów: 3
Prąd znamionowy (I_n): 2A
Dane napięcie robocze: wg IEC 60947-2 400 V AC
Dana ostateczna zdolność wyłączania zwarć (I_cu): (400 V AC) 15 kA
Dana zdolność wyłączania zwarć serwisowych (I_cs): (400 V AC) 10 kA

Zmienne źródło prądu stałego

Liczba chronionych biegunów: 3
Prąd znamionowy (I_n): 2A
Typ sieci: AC /DC
Technologia wyzwalacza: Termiczno-magnetyczna
Zdolność wyłączania: 6000 A I_(cN )at 400 V AC 50/60 Hz conforming to EN/IEC 60898-1
Rated service breaking capacity (I_cs): 15 kA 75 % zgodna z EN 60947-2 – 220…240 V AC 50/60 Hz

Zabezpieczenie silnika

Zakres regulacji: 4. 5 A do 16 A
Trójfazowe HP Ratings 230V: 2
Natychmiastowe wyzwolenie zwarcia [A]: 82
UL zdolność wyłączania zwarć @ 480V [kA]: 65

Zakres dostawy

Electrical Power Measurement (CW104)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI 01)

Szczegóły techniczne

System szkoleniowy jest systemem modułowym, który składa się z szeregu modułów, które mogą wykonywać wymagane eksperymenty.
System szkoleniowy zapewnia praktyczne szkolenie w zakresie nowoczesnego systemu energetycznego.
System szkoleniowy obejmuje trójfazowe zmienne obciążenie rezystancyjne, trójfazowe zmienne obciążenie indukcyjne & trójfazowe zmienne obciążenie pojemnościowe.
Urządzenie zawiera trójfazowy regulowany zasilacz z trójfazowymi lampkami kontrolnymi, trójfazowy miernik mocy i zabezpieczenie przed zwarciem.
Trener zawiera oprogramowanie, dzięki któremu mierzone parametry mogą być wyświetlane i przechowywane.
Interaktywne oprogramowanie, które jest dostarczane z jednostką edukacyjną, zostało zaprojektowane tak, aby było pomocne podczas eksperymentów, poprzez rejestrowanie odczytów i wykonywanie obliczeń, które weryfikują działanie trenażera do pomiaru mocy elektrycznej.
Napięcie robocze trenażera to trójfazowe 400 V, 50 Hz
Urządzenie jest zamocowane na czterech kółkach z hamulcami, oprócz uchwytu na kable i modułu obsługi.
System szkoleniowy jest malowany elektrostatycznie i zabezpieczony przed rdzą

Doświadczenia

Relation Between Line Currents and Phase Currents in Case of Star Connected Symmetric Resistive Load
Relation Between Line Currents and Phase Currents in Case of Delta Connected Symmetric Resistive Load
Relation Between Line a prądami fazowymi w przypadku asymetrycznego obciążenia indukcyjnego podłączonego w gwiazdę
Zależność między prądami liniowymi a prądami fazowymi w przypadku asymetrycznego obciążenia indukcyjnego podłączonego w trójkąt
Zależność między napięciem liniowym a napięciem fazowym dla trójfazowego źródła prądu przemiennego podłączonego w gwiazdę trójfazowego źródła prądu przemiennego
Zależność między napięciem linii a napięciem fazowym dla trójfazowego źródła prądu przemiennego podłączonego w trójkąt
Zależność między mocą czynną, Moc bierna, Moc pozorna i współczynnik mocy dla gwiazdy
Podłączone symetryczne obciążenie rezystancyjno-indukcyjne
Relacja między mocą czynną, mocą bierną, mocą pozorną dla asymetrycznej gwiazdy
Podłączone obciążenie rezystancyjno-indukcyjne
Korekcja współczynnika mocy dla obciążeń rezystancyjno-indukcyjnych za pomocą baterii kondensatorów
Wpływ źródła prądu przemiennego w układzie otwartej trójkąta (awaria uzwojenia/fazy) na obciążenie rezystancyjne podłączone w układzie trójkąta
Wpływ źródła prądu przemiennego w układzie otwartej Wpływ źródła prądu przemiennego typu gwiazda (awaria uzwojenia/fazy) na obciążenie rezystancyjne podłączone w trójkąt
Wpływ źródła prądu przemiennego typu gwiazda (awaria uzwojenia/fazy) na obciążenie rezystancyjne podłączone w gwiazdę
Odwrotny przepływ mocy czynnej w liniach prądu przemiennego
Wpływ obciążeń czynnych na linie prądu przemiennego
