Opis

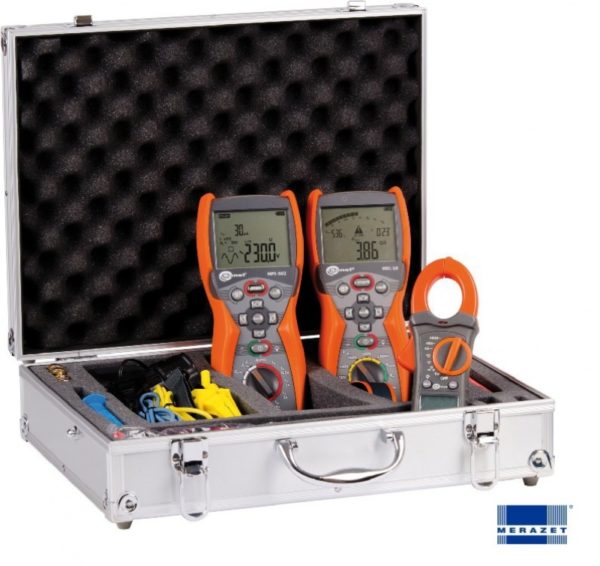

Zestaw walizkowy WME-5 (MPI-502F, MIC-10, CMP-400)
Zastosowanie
Zestaw mierników pozwalających wykonać wszystkie pomiary instalacji elektrycznych:
- impedancja pętli zwarcia z rozdzielczością 0,01Ω również w instalacjach wyposażonych w wyłączniki RCD,
- parametry wyłączników RCD typu AC i A,
- ciągłość połączeń ochronnych i wyrównawczych,
- rezystancja izolacji do 1000V.
Pomiar rezystancji izolacji wykonywany napięciem do 1kV. Dodatkowo w zestawie podręczny miernik cęgowy do pomiarów prądu i napięcia. Przyrządy umieszczone w specjalnej, wytrzymałej walizce.
Zestaw gwarantuje wykonanie pomiarów zgodnie z normą PN-HD 60364-6:2008 oraz PN-EN 61557.
- Pomiary parametrów pętli zwarcia
- Badanie wyłączników różnicowoprądowych typu AC, A.
- Pomiary ciągłości połączeń ochronnych
- Pomiary rezystancji izolacji napięciem do 1kV
- Pomiary napięcia oraz częstotliwości
Bezprzewodowa transmisja wyników pomiarów z pamięci miernika MPI-502 do komputera za pomocą adaptera OR-1.
Zestaw umieszczony jest wraz z kompletem akcesoriów w wygodnej, wytrzymałej walizce aluminiowej.
MPI-502
Przyrząd pozwala na wykonywanie pomiarów:
- impedancji pętli zwarciowej;
- parametrów wyłączników różnicowoprądowych;
- ciągłość połączeń ochronnych i wyrównawczych (zgodnie z wymaganiami zawartymi w normie PN-EN61557);
- napięcia i częstotliwości sieci.
Pomiar impedancji pętli zwarciowej może być prowadzony dla szerokiego zakresu napięć (100…440V) w obwodach L-N, L-L, L-PE. Pomiary wykonywane są metodą gwarantującą dużą dokładność wyniku (zakres pomiarowy wg PN-EN61557 w przedziale 0,13…2000). MPI-502 umożliwia również pomiar impedancji pętli zwarciowej w obwodzie L-PE dla sieci zabezpieczonych wyłącznikami RCD, który odbywa się bardzo małym prądem, lecz w sposób zapewniający również bardzo dużą dokładność.
Kolejną funkcją MPI-502 jest pomiar wyłączników różnicowoprądowych typu AC i A; zwykłych, selektywnych oraz krótkozwłocznych. Pomiary mogą być wykonywane również w trybie Auto (kilka wybranych pomiarów RCD bez konieczności ich kolejnego wyzwalania, łącznie z pomiarem pętli zwarciowej). Unikatową funkcją jest możliwość pomiaru czasu i prądu zadziałania przy tylko jednym wyzwoleniu wyłącznika.
Zapisywane do pamięci wyniki pomiarów można przesłać bezprzewodowo do komputera.
Nowoczesna obudowa z dużym, czytelnym wyświetlaczem oferuje wygodę użytkowania, a także zabezpiecza przed ewentualnym uszkodzeniem. MPI-502 to idealny wybór dla osób preferujących urządzenia małe i poręczne.
zobacz dane techniczne…
MIC-10
Przyrząd pozwala na wykonywanie pomiarów:
- Pomiar rezystancji izolacji:
– napięcie pomiarowe wybierane: 50, 100, 250, 500, 1000V
– ciągłe wskazanie mierzonej rezystancji izolacji,
– samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji,
– akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych,
– wskazania rzeczywistego napięcia pomiarowego podczas pomiaru,
– zabezpieczenie przed pomiarem obiektów pod napięciem,
– pomiar trójprzewodowy.
- Pomiar ciągłości połączeń ochronnych i wyrównawczych zgodnie z PN-EN 61557-4 prądem >200mA
- Niskonapięciowy pomiar ciągłości obwodu i rezystancji:
– pomiar rezystancji obwodu (<1999) prądem o wartości <15mA,
– szybka sygnalizacja akustyczna dla obwodu o rezystancji mniejszej od 30.
- Pomiar pojemności podczas pomiaru RISO
- Pomiar napięć stałych i przemiennych w zakresie 0…600V.
- Możliwość zasilania 4 akumulatorami lub bateriami alkalicznymi AA, napięcie zasilania monitorowane w mierniku.
- Przyrządy spełniają wymagania normy PN-EN 61557.
CMP-400
Cyfrowy miernik cęgowy CMP-400 przeznaczony jest do bezpośredniego pomiaru prądu przemiennego do 400A. Przyrząd pozwala także zmierzyć napięcia stałe i przemienne do 600V z wykorzystaniem dodatkowych przewodów pomiarowych. Dodatkowym atutem miernika jest pomiar rezystancji oraz ciągłości połączeń z sygnalizacją akustyczną. Możliwy jest również pmiar temperatury za pomocą sondy znajdującej się w wyposażeniu miernika.
