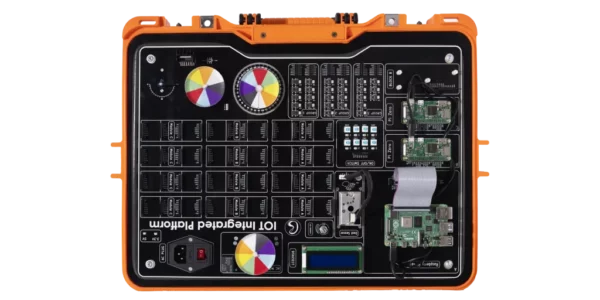

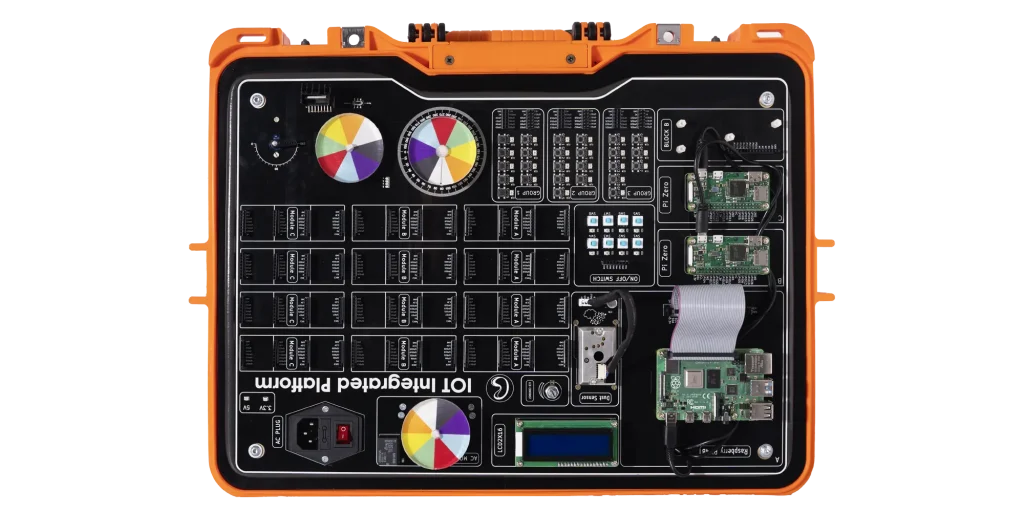

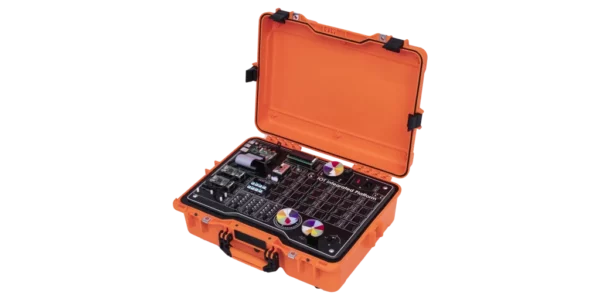

Zestaw zintegrowanej platformy IOT

Opis

Zintegrowana platforma IOT jest łatwa w użyciu i elastyczna do obsługi wielu modułów wtykowych, dzięki dostępnym uchwytom modułów wtykowych i obsługiwanym czujnikom, siłownikom typu uchwytów, student może zbudować wiele aplikacji, zestawy GateWay mają przyciski, diody LED wskazujące, męskie nagłówki pinów, żeńskie nagłówki pinów dla wszystkich dostępnych GPIO, dzięki czemu można je rozszerzyć o zewnętrzne podłączenie nowych czujników i siłowników. Zestaw dostarczany jest z 8 przełącznikami cyfrowymi dostępnymi za pośrednictwem żeńskiego złącza pinowego, aby używać go jako wejścia cyfrowego do głównych lub podrzędnych kontrolerów IoT. Dzięki wsparciu usług AWS wykorzystuje skalowalną pamięć masową, moc obliczeniową i zaawansowane możliwości sztucznej inteligencji Amazons.

Zakres dostawy

Zintegrowany zestaw platformy IoT (IOT101)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

System operacyjny :
- Podstawowy system operacyjny Linux (system operacyjny oparty na Debianie dla Raspberry Pi)
- Chmura :
  - Obsługa lokalnej chmury za pomocą node-RED
  - Obsługa bezpłatnego okresu platformy AWS IoT, zapewnia
- Zarządzanie urządzeniami (rejestracja bramy), uwierzytelnianie, połączenie i in; komunikację z usługami AWS i między sobą
- Protokoły MQTT, HTTP i WebSocket
- AWS Greengrass
- AWS IoT Events
- AWS IoT Analytics
- Zarządzanie czujnikami (rejestracja, modyfikacja, usuwanie i testowanie)
- Webowy interfejs użytkownika dla łatwej administracji
- Elastyczna architektura skalowalna do liczby urządzeń IoT i użytkowników
- Aplikacje użytkownika:
  - W oparciu o Node-RED, który może działać lokalnie na komputerze, na urządzeniu (główny kontroler IoT i kontrolery podrzędne IoT) oraz w chmurze,
  - Node-RED zapewnia oparty na przeglądarce edytor przepływów, który ułatwia łączenie przepływów przy użyciu szerokiej gamy węzłów w palecie.
  - Przepływy można następnie wdrożyć do środowiska wykonawczego za pomocą jednego kliknięcia.
GateWay (główny kontroler IoT) oparty na Raspberry Pi4 Model B Code: (IOT101.01)
- CPU : Broadcom BCM2711 Quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
- GPU :
  - Broadcom VideoCore VI
  - H.265 (dekodowanie 4kp60), H264 (dekodowanie 1080p60, kodowanie 1080p30)
  - OpenGL ES 3.1, Vulkan 1.0
- RAM : 4GB LPDDR4-3200 SDRAM
- Wi-Fi :
  - 2. 4 GHz i 5,0 GHz IEEE 802.11ac (dwuzakresowy)
  - wsteczna kompatybilność z 802.11a/b/g/n
- Bluetooth: Bluetooth 5.0, Bluetooth Low Energy (BLE)
- Ethernet: Gigabit Ethernet 943 Mbps
- Porty :
  - 2 x micro-HDMI 2.0 (obsługa do 4Kp60).
  - 4-pinowy port stereo audio i kompozytowy port wideo.
  - 2 x USB 2.0.
  - 2 x USB 3.0.
  - 1 x USB-C.
  - Gigabit Ethernet.
  - Camera Serial Interface (MIPI CSI).
  - Interfejs szeregowy wyświetlacza (MIPI DSI)
- I/O : GPIO, UART, I2C, SPI, 3-kanałowy ADC
- Pamięć masowa : Gniazdo karty Micro-SD do ładowania systemu operacyjnego i przechowywania danych
- Podłączone bloki :
  - 4 x uchwyt modułów wtykowych typu A (dla modułów wtykowych typu A)
  - LCD (2×16 dla wyświetlacza tekstowego)
  - Czujnik kurzu : Interfejs UART
  - Silnik DC: Interfejs PWM
  - Silnik krokowy: Interfejs cyfrowy
  - Silnik serwo: Interfejs PWM
  - Port Expander dla uchwytu modułów wtykowych typu B
Załączony kod modułów wtykowych: (IOT101.02)
- Moduły wejściowe:
  - Czujnik płomienia Typ-A Moduł wtykowy: Cyfrowy
  - Czujnik PIR Typ-A Moduł wtykowy: Cyfrowy
  - Czujnik wilgotności/temperatury Typ-A Moduł wtykowy: Cyfrowy
  - Czujnik odległości (UltraSonic) Typ-A Moduł wtykowy: Cyfrowy
  - Czujnik światła (CDS Photoresistor) Typ-A Moduł wtykowy: Cyfrowy i analogowy
  - Potencjometr Typ-A Plugin Module : Analogowy
  - Czujnik dźwięku Typ-A Plugin Module : Cyfrowy i analogowy
  - Opto Sensor Typ-A Plugin Module : Cyfrowy
  - Odbiornik podczerwieni Typ-A Plugin Module : Cyfrowy
  - Przełącznik Reed Typ-A Plugin Module Interfejs : Cyfrowy
  - Włącznik krańcowy Typu-A Interfejs Modułu Wtyczki : Cyfrowy
  - Przycisk Typu-A Moduł Wtyczki : Cyfrowy
  - Czujnik Pochylenia Typu-A Moduł Wtyczki : Cyfrowy
  - Czujnik Dotyku Typu-A Moduł Wtyczki : Cyfrowy
  - Czujnik Wibracji Typu-A Moduł Wtyczki: Cyfrowy
  - GY-87 (3-osiowy żyroskop + 3-osiowe przyspieszenie + 3-osiowe pole magnetyczne + ciśnienie powietrza) czujnik Typ-A Moduł wtyczki : I2C
  - Keypad Typ-B Moduł wtyczki: Cyfrowy
- Moduły wyjściowe :
  - Piezo buzzer Typ-A Moduł wtyczki Interfejs: PWM
  - Moduł wtyczki LED Typ-A
  - Interfejs: PWM
  - Moduł wtyczki LED RGB typu A
  - Interfejs: PWM
  - 7-segmentowy (4 cyfry) Moduł wtyczki typu A Interfejs: SPI
  - Moduł przekaźnikowy typu A
    - Interfejs: Cyfrowy
Sub IoT Controller#1 Oparty na Raspberry Pi zero
- Podłączone bloki:
  - 4 x Uchwyt modułów wtykowych typu A (dla modułów wtykowych typu A)
  - Silnik AC
- Sub IoT Controller#2 oparty na Raspberry Pi Zero
  - Podłączone bloki:
  - 4 x Uchwyt modułów wtykowych typu A (dla modułów wtykowych typu A)

Eksperymenty

Zapoznanie się z różnymi typami czujników i siłowników oraz ich działaniem.
Zapoznanie się z UART, I2C, PWM i ADC.
Zapoznanie się z koncepcją IoT.
Zapoznanie się z łączeniem urządzeń IoT i tworzeniem przydatnych aplikacji.
Uczenie się, jak wykonać zdalne sterowanie za pośrednictwem platformy chmurowej.
Uczenie się o systemie operacyjnym Linux,
Uczenie się o uruchamianiu aplikacji mobilnych w celu łączenia się z urządzeniami IoT lokalnie i za pośrednictwem
platformy chmurowej.
Uczenie się o Node-RED i jego wykorzystaniu w aplikacjach IoT.
Poznanie modułów jądra systemu Linux i ich implementacji oraz sposobów wykorzystania do sterowania urządzeniami.
Poznanie interfejsu API jądra systemu Linux
Poznanie alokacji pamięci, zwalniania, timera kernera, wątków, przerwań, eksportu sympolu, wejścia wyjścia i wirtualnych systemów plików.
Poznanie bibliotek współdzielonych i sterowników urządzeń komunikacyjnych, takich jak I2C.
