Opis produktu – Zestawy szkoleniowe analogowe linie sterowania nr kat. M1.1.3.3 COM3LAB
Zestaw szkoleniowy analogowe linie sterowania
Dzięki technologii sterowania COM3LAB Control następuje wdrożenie sterowania maszyny bocznikowej o mocy 300 W.
W tym celu regulator cyfrowy jest skonfigurowany jako regulator PID.

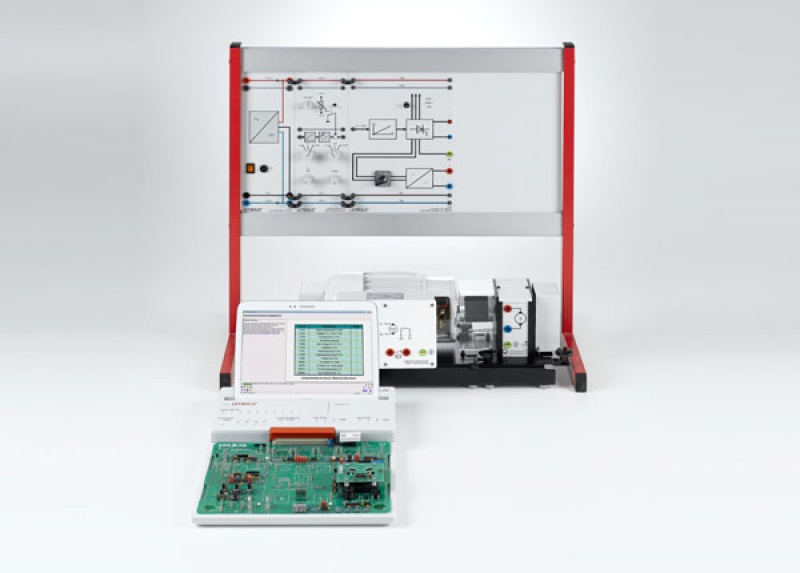

Mierzone są kluczowe parametry systemów sterowania, a wymiary zamkniętych pętli sterowania przedstawione są na ilustracji.
Cele nauczania
- Struktura pętli sterowania
- Analiza systemów sterowania
- Niezależna ocena wyników pomiarów
Kursy COM3LAB Technika sterowania I + II
Kursy COM3LAB Technika sterowania I + II – to kursy multimedialne z kompletnym wprowadzeniem do teorii i praktyki.
Eksperymenty przeprowadzane są zarówno na elektronicznych systemach sterowania, jak i na systemach technicznych (system kontroli światła, prędkości i temperatury). Dostępny jest sterownik analogowy i sterownik cyfrowy.
Testy odpowiedzi częstotliwościowych, sterowania nieliniowego i sterowania FUZZY są również zintegrowane z kursem kontynuacyjnym II – idealnym do bardziej dogłębnego wprowadzenia w świat technologii sterowania.
Tematy*
- Zasady
- Kontrola systemów technicznych
- Kontrola systemów elektronicznych
- Kontroler analogowy
- Kontroler cyfrowy
- Sterowanie rozmyte
* Więcej informacji na temat kursu znajdziesz w dziale PRODUKT!
| M1.1.3.3 | COM3LAB : Analogowe linie kontrolne |
Elementy wyposażenia zestawu
| 700 8201 | COM3LAB Kurs: Technologia sterowania I | 1 |
| 700 83 8 | COM3LAB Kurs:Technologia sterowania II | 1 |
| 700 020 | COM3LAB Jednostka główna | 1 |
| 700 022 | Kabel bezpieczeństwa 2mm | 1 |
| 700 00CBTDE 4 | DVD: COM3LAB Oprogramowanie w języku niemieckim | 1 |
| 700 00CBTEN 4 | DVD: COM3LAB Oprogramowanie w języku angielskim | 0 |
| 700 00CBTXX – The COM3LAB – Oprogramowanie jest również dostępne w języku francuskim, holenderskim, polskim, rosyjskim, hiszpańskim. | 1 | |
| 731 91 8 | Bocznik do nawijania 0.3 | 1 |
| 731 09 8 | Generator tachometru 0.3 | 1 |
| 731 06 8 | Sprzężenie 0.3 | 1 |
| 731 07 8 | Osłona końca wału 0.3 | 1 |
| 731 08 8 | Osłona sprzęgła 0.3 | 1 |
| 734 22 8 | Siłownik 115…230 V/1 kW | 1 |
| 734 19 8 | Regulacja wzmocnienia i przesunięcia | 1 |
| 726 86 8 | Zasilanie DC ± 15 V/3 A | 1 |
| 500 851 4 | Przewody połączeniowe bezpieczeństwa, 32 A, zestaw 32 | 1 |
| 500 852 8 | Przewody połączeniowe bezpieczeństwa, 32 A, żółto-zielone, zestaw 10 | 1 |
| 501 511 8 | Zestaw 10 zatyczek mostkujących, czarnych | 1 |
| 726 09 8 | Rama panelowa T130, dwupoziomowa | 1 |
| 775 190DE | LIT: E2.2.2.0 Maszyny DC 0,3 (niemiecki) | 1 |
