Sondy cęgowe prądowe

Sondy prądowe AC i AC/DC – dwa różne zastosowania

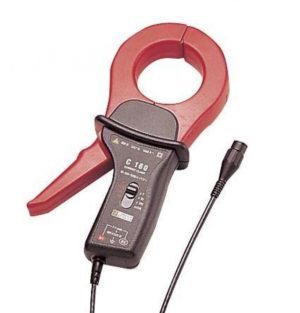

W ofercie MERAZET znajdują się zarówno cęgi przeznaczone wyłącznie do prądu przemiennego, jak i sondy umożliwiające pomiar AC oraz DC. Klasyczne cęgi transformatorowe dobrze sprawdzają się w pomiarach prądu przemiennego i są dostępne w szerokim zakresie wartości prądu oraz wymiarów szczęk.

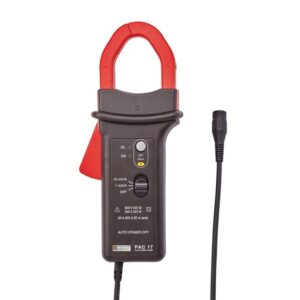

Jeżeli konieczny jest pomiar prądu stałego lub przebiegu zawierającego jednocześnie składową DC i zmienną, odpowiednim rozwiązaniem są między innymi sondy wykorzystujące efekt Halla. MERAZET oferuje takie przystawki zarówno do pomiaru stosunkowo niewielkich prądów, jak i znacznie większych obciążeń występujących w energetyce, napędach czy elektronice mocy.

Cęgi prądowe do oscyloskopu – znaczenie pasma pomiarowego

Przy obserwacji prądu za pomocą oscyloskopu sam zakres amperowy nie wystarcza. Pasmo sondy prądowej określa, jak szybkie zmiany przebiegu może ona odwzorować bez nadmiernego tłumienia. Sonda o zbyt małym paśmie może poprawnie pokazać wartość wolnozmiennego prądu, ale nie oddać krótkich impulsów, tętnień lub szybkich zboczy.

W asortymencie MERAZET dostępne są sondy przeznaczone do typowych pomiarów instalacyjnych oraz rozwiązania o paśmie liczonym w setkach kHz i MHz, wykorzystywane przy diagnostyce zasilaczy impulsowych, przetwornic i innych układów o szybkozmiennym prądzie.

Małe prądy, setki amperów i pomiary wielkoprądowe

Zakres dostępnych sond obejmuje zarówno bardzo małe prądy mierzone z wysoką czułością, jak i setki czy tysiące amperów. Do elektroniki i układów o małej mocy MERAZET oferuje kompaktowe sondy i mikro-cęgi, których konstrukcja umożliwia objęcie niewielkiego przewodu również w ograniczonej przestrzeni.

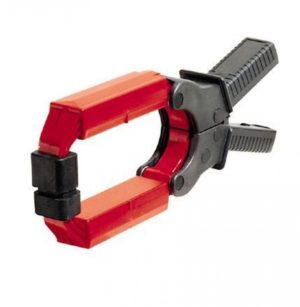

W instalacjach energetycznych i przemysłowych stosowane są większe cęgi transformatorowe oraz sondy przystosowane do obejmowania grubych przewodów i szyn. Istotnym parametrem staje się wtedy nie tylko maksymalny prąd, ale także rozwarcie szczęk i geometria przewodnika, który ma zostać objęty czujnikiem.

Elastyczne sondy prądowe do przewodów i szyn

Gdy klasyczne szczęki nie mieszczą się wokół badanego przewodu lub szyny, można wykorzystać elastyczne sondy prądowe. W ofercie MERAZET znajdują się czujniki AmpFlex i MiniFlex, których elastyczna pętla pozwala wykonywać pomiary w miejscach trudno dostępnych oraz obejmować przewodniki o dużych przekrojach.

Rozwiązania wykorzystujące zasadę cewki Rogowskiego są przeznaczone do pomiarów prądu zmiennego i szczególnie dobrze sprawdzają się przy dużych wartościach prądu. Dostępne są również wersje wielokanałowe i trójfazowe, które mogą współpracować z analizatorami mocy, rejestratorami lub odpowiednimi wejściami oscyloskopowymi.

mV/A, BNC i współpraca sondy z miernikiem

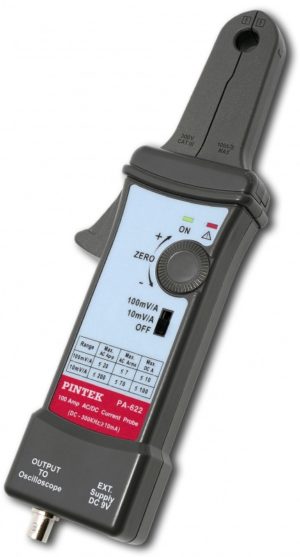

Przed wyborem sondy warto sprawdzić sposób przekazywania sygnału do przyrządu. W sondach do oscyloskopów często stosowany jest sygnał napięciowy określony współczynnikiem mV/A. Przykładowo różne zakresy tej samej sondy mogą zapewniać inną czułość i pozwalać na obserwację małego prądu albo rozszerzenie maksymalnego zakresu pomiarowego.

Istotny jest również typ zakończenia przewodu. MERAZET oferuje modele wyposażone w BNC przeznaczone do bezpośredniej współpracy z oscyloskopami oraz sondy przeznaczone do multimetrów, analizatorów mocy i innych przyrządów posiadających odpowiednie wejścia. Przed zakupem należy zestawić rodzaj wyjścia sondy z wejściem urządzenia pomiarowego.

Które parametry sondy warto zestawić przed wyborem?

Najważniejsze jest określenie, czy pomiar dotyczy AC, DC czy obu rodzajów prądu. Następnie trzeba porównać minimalny i maksymalny zakres prądowy, wymaganą czułość oraz pasmo. Przy pomiarze małych prądów duży maksymalny zakres nie zawsze będzie zaletą, ponieważ ważniejsza może okazać się rozdzielczość i poziom szumu.

Do zastosowań oscyloskopowych należy dodatkowo sprawdzić czas narastania i współczynnik przetwarzania sygnału, natomiast podczas pracy przy dużych przewodach – maksymalną średnicę szczęk lub długość elastycznej pętli. Znaczenie mają też kategoria pomiarowa i dopuszczalne napięcie przewodnika, szczególnie przy pracy w instalacjach energetycznych.

Sondy cęgowe prądowe w ofercie MERAZET

MERAZET oferuje sondy i przystawki prądowe marek Chauvin Arnoux, OWON i Lutron. Asortyment obejmuje transformatorowe cęgi AC, sondy Hall do pomiarów AC/DC, przystawki do oscyloskopów z wyjściem BNC, miniaturowe cęgi do małych prądów oraz elastyczne czujniki przeznaczone do pomiarów dużych prądów i instalacji trójfazowych.

Zróżnicowanie zakresów, pasma, wielkości szczęk i sposobu podłączenia pozwala dobrać rozwiązanie zarówno do podstawowych pomiarów za pomocą multimetru, jak i do szczegółowej analizy przebiegu prądu oscyloskopem w elektronice, automatyce i energetyce.
