Opis produktu – ALL-IN-ONE
Urządzenie do badań nieniszczących All-in One: pojedyncza jednostka akwizycyjna, która umożliwia, poprzez zakup kilku określonych „zestawów”, wykonywanie badań dźwiękowych i ultradźwiękowych w celu scharakteryzowania in situ i w laboratorium materiałów takich jak beton, mur i materiały kamienne, „otwór krzyżowy” i „PIT” (Pile Integrity Test) w palach i fundamentach membranowych.
WSZYSTKO W JEDNYM
ZESTAW CONTACT / ZESTAW MCHA / ZESTAW PIT

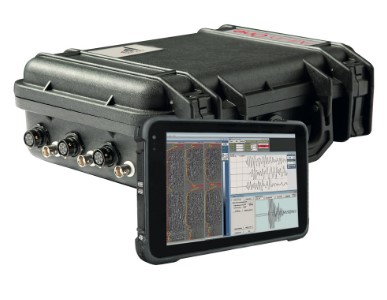

System All-in One to wytrzymały i niezawodny sprzęt z różnymi dedykowanymi czujnikami i sondami piezoelektrycznymi.
All-in One charakteryzuje się wielokanałowym przetwornikiem analogowo-cyfrowym z możliwością wyboru częstotliwości próbkowania od 10 kHz do 6,25 MHz (do 12,5 MHz dla pojedynczego kanału).
Wszystkie uzyskane sygnały są wyświetlane, obliczane i zapamiętywane bezpośrednio na tablecie z zainstalowanym oprogramowaniem. Połączenie pomiędzy systemem All-in-One i tabletem przez Wifi.
PRODUCT PLUS
System 3 sond
- Drastyczna redukcja czasu akwizycji pomiarów
- Inteligentne sondy, w tym generowanie sygnału i aktywne wzmocnienie wstępne
- Odległość między rurami do 3 m
- Jednostka akwizycji o wysokim zakresie dynamiki i niskim poziomie szumów elektronicznych
- Ultradźwiękowe sondy kontaktowe (55-20KHZ) wyzwalane młotkiem, dedykowane oprogramowanie
- Wytrzymały i niezawodny sprzęt
- Metoda echa impulsowego i niskiego odkształcenia, oprogramowanie do opracowania w zestawie
- W pełni zgodny z głównymi wytycznymi norm międzynarodowych ZASTOSOWANIA
- Weryfikacja elementów betonowych na miejscu
- Analiza membran i pali fundamentowych
- Testy sejsmiczne otworów poprzecznych
Specyfikacja – ALL-IN-ONE
CHARAKTERYSTYKA TECHNICZNA
- Kanał: 2 wejścia / 1 nadajnik
- Typ przetwornika: 2 kanały 12-bitowego przetwornika A/D
- Typ wejścia: Różnicowe / Pojedynczo zakończone / IEPE
- Zakres wejściowy: +/- 5 Vpp
- Zakres wzmocnienia: 1 do 40000 wybierane programowo
- Wyzwalanie wstępne: do wyboru, 0 – 2000 próbek 1CH; 0 – 1000 próbek 2CH.
- Częstotliwość próbkowania: 10KHz a 12,5 MHz (12,5MHz/1Ch – 6,25MHz/2Ch)
- Próbka na zdarzenie: do 8 tys. próbek dla każdego kanału
- Rozdzielczość czasu podróży: 80 ns
- Rozdzielczość próbki: 12 bit@12.5MHz do ’16bit@ 50KHz (z nadpróbkowaniem)
- Szerokość pasma: > 1 MHz typ @ wzmocnienie 10
- Filtr: antyaliasing, możliwość wyboru filtra cyfrowego (DSP)
- Wyzwalanie: sprzętowe, programowe, progowe (do wyboru)
- Napięcie zasilania nadajnika: od 100 V do 1200 V
- Czas trwania impulsu do wyboru: 1 do 65000 µs
- Powtarzanie impulsów nadajnika: > 20 m/s
- I/O: WiFi 802.11 (100m)
- Przetworniki: Typ piezoelektryczny: Patrz tabela PRZETWORNIKI
- Zasilanie: Wewnętrzna bateria LiFePO4 (4,5Ah)
- Ładowanie: Ładowanie zewnętrzne – czas ładowania 4 godz.
- Zużycie energii: 1,8 W w trybie gotowości/ 2,8 W w trybie ultradźwiękowym
- Autonomia: ’ 35 godzin czuwania/ 20 godzin pracy
- Obudowa: IP 65
- Temperatura pracy: 0-60°C
- Rozmiar i waga (dł. x szer. x wys.): 320 x 212 x 96 mm, peso 2,5 kg

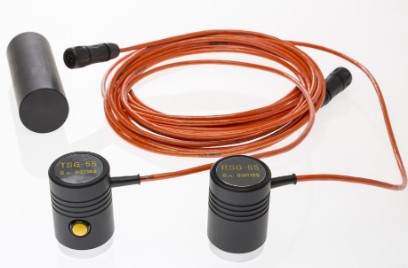

NADAJNIKI
- Sonda otworowa: nadajnik/odbiornik.
- Średnica: 26 mm;
- Długość: 150 mm
- Czujnik odbiornika (naścienny):: 55 KHz
- Czujnik nadajnika (naścienny): 55 KHz
- Czujnik nadajnika (naścienny): 20 KHz
- Młotek z akcelerometrem: szerokość pasma 1/10 KHz, czułość 1mV/g
- Akcelerometr: szerokość pasma 1/10 KHz, czułość 100mV/g
Wyposażenie opcjonalne – ALL-IN-ONE
Kit contact
- W odniesieniu do norm: UNI EN 12504-4, ASTM D2845-08 i ASTM C597-02.
- Pomiary soniczne i ultradźwiękowe częstotliwość 55 kHz lub 2O kHz wysoce czułe aktywne odbiorniki piezoelektryczne
- Nawet dla próbek drewna
- Zintegrowany z przetwornikiem HAMMER.
KIT PIT Testowanie integralności pali
- Zgodnie z normą: ASTM D5882-O7.
- PIT-Hammer i akcelerometr.
- Metody BLow Strain Integrity i Echo.
- Oprogramowanie Solgeo „PPS” w zestawie.
KIT MCHA Ultradźwiękowe badanie otworów poprzecznych
- Zgodnie ze standardowymi wytycznymi: ASTM D676O-16.
- Jednoczesne pomiary poprzeczne wzdłuż trzech ścieżek w fundamencie palowym
- Impuls synchronizacji za pomocą enkodera
- Wyniki można szybko wydrukować
- Nadajnik o dużej mocy i bardzo czułe aktywne odbiorniki piezoelektryczne (do wyboru: 80 kHz, 50 kHz).
