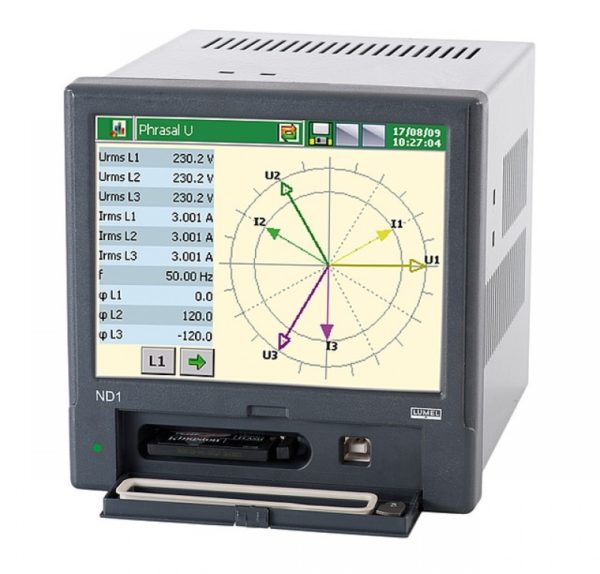

Analizator jakości energii elektrycznej ND1

Opis produktu – Analizator jakości energii elektrycznej ND1

Analizator jakości energii elektrycznej ND1

Dane zarejestrowane przez analizator ND1 dostarczają informacji dla systemów kontroli kosztów i są podstawą do optymalizacji działania urządzeń instalacji energetycznych oraz systemów przemysłowych.

Konstrukcja urządzenia łączy w sobie funkcje 5 przyrządów:

• analizatora parametrów sieci 3-fazowej
• uniwersalnego przetwornika pomiarowego
• rejestratora danych pomiarowych
• web serwera – możliwość wygodnego zdalnego przeglądania danych pomiarowych i archiwalnych przez przeglądarkę internetową
• regulatora – automatyczna kontrola kluczowych parametrów energii elektrycznej.

Analizator-rejestrator ND1 charakteryzuje się następującymi cechami:

Pomiar

• Pomiar i rejestracja parametrów jakości energii elektrycznej zgodnie z normą PN-EN 50160 oraz ponad 300 innych parametrów 3-fazowej sieci energetycznej m.in:
  – napięcia fazowe U1, U2, U3 i prądy liniowe I1, I2, l3
  – napięcia międzyfazowe U12, U23, U31
  – moce fazowe czynne P1, P2, P3
  – moce fazowe bierne Q1, Q2, Q3
  – moce fazowe pozorne S1, S2, S3
  – współczynniki mocy czynnej PF1, PF2, PF3
  – współczynniki mocy biernej/czynnej tgj1, tgj2, tgj3
  – średnie napięcie międzyfazowe US Umf
  – prąd w przewodzie zerowym i średni prąd 3-fazowy IO, IS
  – moc 3-fazowa czynna, bierna i pozorna P, Q, S
  – średnie trójfazowe współczynniki mocy PF, tgj
  – częstotliwość f i odchylenia częstotliwości
  – 15-minutowa średnia moc czynna PAV
  – energia 3-fazowa czynna, bierna i pozorna EnP, EnQ, EnS
  – energia czynna, bierna i pozorna z zewnętrznego licznika EnPz, EnQz, EnSz
  – THD dla napięć i prądów fazowych,
  – harmoniczne prądów i napięć fazowych aż do 51-ej
  – pamięć wartości min i max.
  – rejestracja zapadów i zaników napięcia
• Pomiar harmonicznych prądu i napięcia do 51 harmonicznej

Rejestracja danych

• Wymienna pamięć zewnętrzna CompactFlash o pojemności do 4GB,
• Zapamiętywanie danych w wewnętrznym buforze 6 MB z podtrzymaniem danych (dla stanów przed- i poawaryjnych),
• Rejestracja zaników i zapadów napięcia zgodnie z normą PN-EN 50160
• Rejestracja wybranych parametrów mierzonych

Interfejs użytkownika – GUI

• Kolorowy ekran LCD TFT 5,7”, 320 x 240 pikseli, z panelem dotykowym
• IP 65 stopień ochrony obudowy od strony czołowej,
• Dedykowana wizualizacja w postaci: wyświetlaczy cyfrowych, analogowych, bargrafów, analizy rozkładu harmonicznych, wykresu wektorowego, statystyki, wejść binarnych,
• Programowanie wizualizacji analizatora (wybór wielkości mierzonych i rodzaju reprezentacji),
• Pomoc kontekstowa w menu konfiguracji użytkownika.

Komunikacja

• Ethernet 10 Base-T, Modbus TCP/IP,
• USB 1.1 Device,
• RS485 Modbus Slave,
