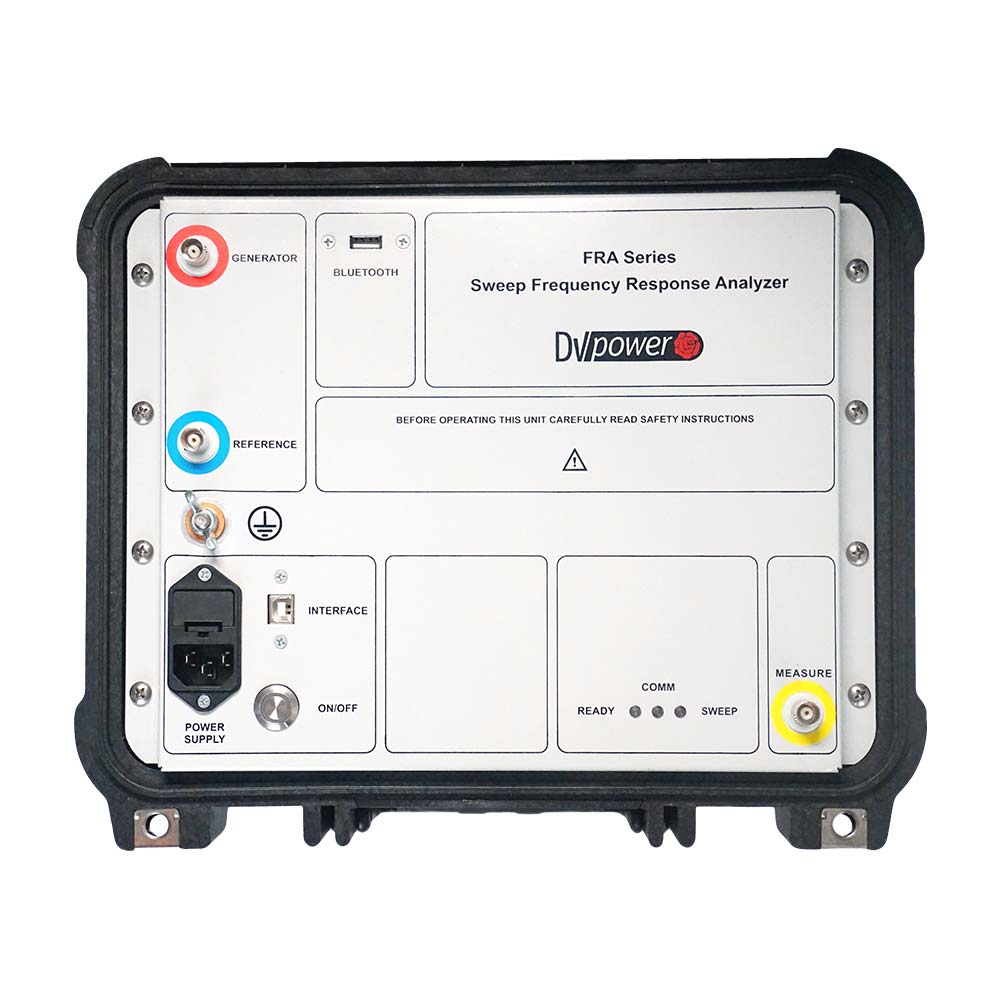

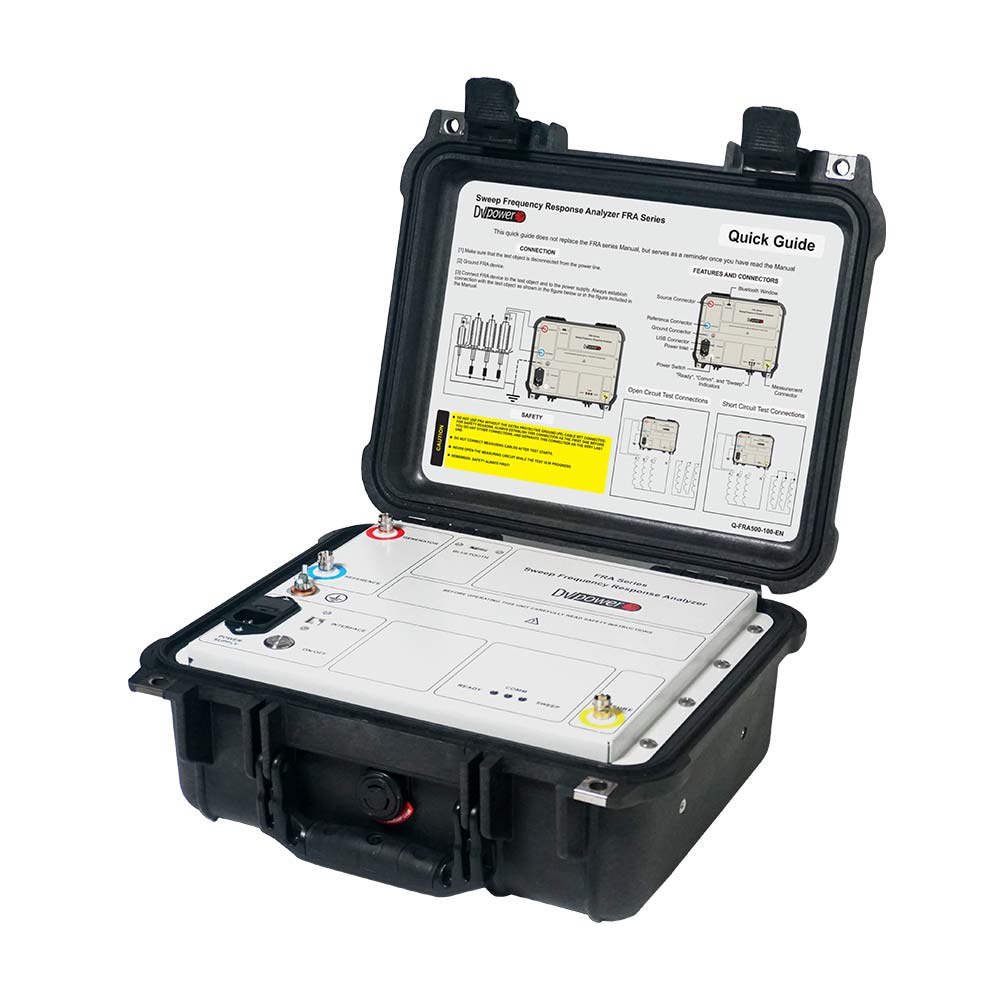

Analizator odpowiedzi częstotliwościowej FRA500 DV-POWER

Opis produktu – Analizator odpowiedzi częstotliwościowej FRA500 DV-POWER

FRA500 generuje sygnał sinusoidalny o stałej amplitudzie i zmiennej częstotliwości (napięcie wybierane przez użytkownika od 0,2 Vpp do 24 Vpp i częstotliwość od 0,1 Hz do 25 MHz) do jednej strony uzwojenia transformatora. Te wartości amplitudy i kąta fazowego sygnału odniesienia (wyjściowego) są następnie porównywane z odpowiednimi wartościami sygnału mierzonego (z drugiej strony uzwojenia). Stosunek wielkości sygnału mierzonego i sygnału odniesienia jest przedstawiany graficznie w dB przez pełną częstotliwość przemiatania.

Pomiar napięcia reakcji dokonywany jest przez impedancję 50 Ω. Każdy przewód koncentryczny podłączony między zaciskiem badanego obiektu a przyrządem do pomiaru napięcia powinien mieć dopasowaną impedancję. Aby dokonać dokładnego pomiaru współczynnika, parametry techniczne kanałów odniesienia i odpowiedzi przyrządu pomiarowego oraz wszelkich przewodów pomiarowych muszą być identyczne.

Zmiany mechaniczne lub elektryczne transformatora są wykrywane poprzez porównanie ich częstotliwościowych odcisków pomiarowych odpowiedzi. Porównanie to może być wykorzystane do wykrycia problemów z transformatorem mocy, takich jak:

• Zwarcie zwojów lub otwarte uzwojenia;
• Przesunięcie lub deformacje uzwojenia;
• Przemieszczenia rdzenia;
• Problemy z połączeniem uzwojeń;
• Uszkodzone struktury zaciskowe.

Typowy czas przemiatania przy częstotliwości od 20 Hz do 2 MHz przy użyciu FRA500 wynosi mniej niż 20 sekund. Dodatkowo, istnieje funkcja „Quick Sweep”, która pozwala użytkownikowi zweryfikować integralność połączenia kablowego i uziemienia w ciągu 10 sekund.

Tester  FRA500 jest dostarczany z oprogramowaniem Sweep Frequency Analysis (DV FRA) działającym w środowisku Windows, które może być wykorzystane do przeprowadzania testów i rejestrowania danych. Oprogramowanie może graficznie porównywać wyniki testów w postaci wykresu zależności wielkości od częstotliwości, wykresu zależności fazy od częstotliwości lub wyświetlać oba wykresy jednocześnie. Oprogramowanie zapewnia również narzędzie analityczne, które może wykonać współczynniki korelacji pomiędzy dwoma śladami zgodnie z normą IEEE C57.149 – 2012 lub DL/T 911-2004.

Oprogramowanie DV FRA może bezpośrednio importować i odtwarzać zapisy testów Doble, Megger i Omicron SFRA, umożliwiając użytkownikowi porównanie zapisów testów FRA500 z innymi urządzeniami na rynku.

Aby wyeliminować użycie długich kabli FRA500 może być zasilany bateryjnie (opcja) i posiada funkcję komunikacji Bluetooth.
