Name: Analizator stacji szybkiego ładowania pojazdów elektrycznych prądem stałym Fluke FEV500
Brand: Fluke

Analizator stacji szybkiego ładowania pojazdów elektrycznych prądem stałym Fluke FEV500

Dodaj do zapytania

Najważniejsze cechy

Kompleksowe testowanie szybkich ładowarek DC, bez konieczności podłączania pojazdu elektrycznego
Prowadzony autotest z wyraźnymi wynikami PASS/FAIL
Bezpieczna symulacja obciążenia ładowania 2 kW
Oprogramowanie TruTest™ do automatycznego generowania raportów
Wytrzymałe rozwiązanie zasilane akumulatorami, zapewniające mobilność w terenie

Opis produktu – Analizator stacji szybkiego ładowania pojazdów elektrycznych prądem stałym Fluke FEV500

Kompleksowe testowanie stacji szybkiego ładowania pojazdów elektrycznych prądem stałym — dokładne, wydajne i bez użycia pojazdu elektrycznego.

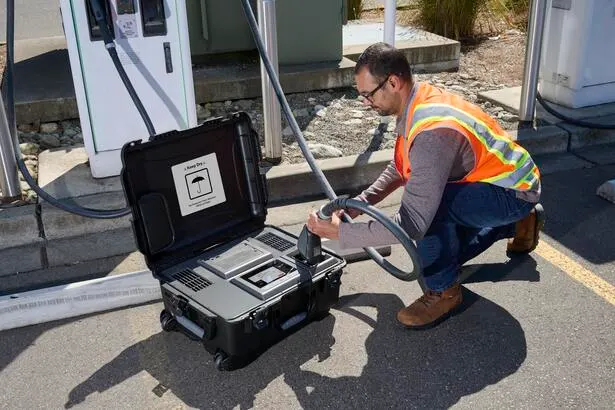

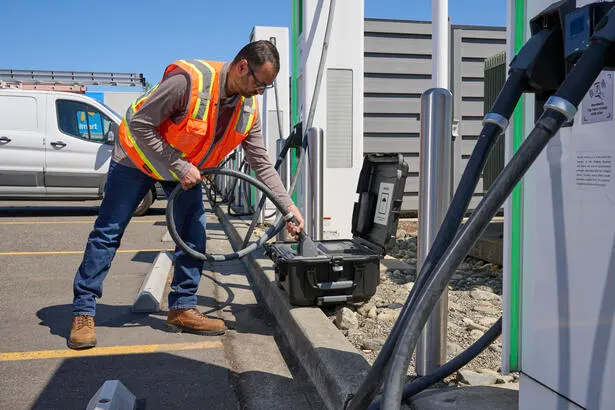

Analizator stacji szybkiego ładowania pojazdów elektrycznych prądem stałym Fluke FEV500 to przenośny, gotowy do pracy w terenie przyrząd, zaprojektowany w celu uproszczenia testowania, weryfikacji i dokumentacji szybkich ładowarek DC. Łącząc w jednym przyrządzie bezpieczeństwo, wydajność i kontrolę interoperacyjności, umożliwia technikom przeprowadzanie kompleksowej diagnostyki bez konieczności podłączania pojazdu elektrycznego na miejscu.

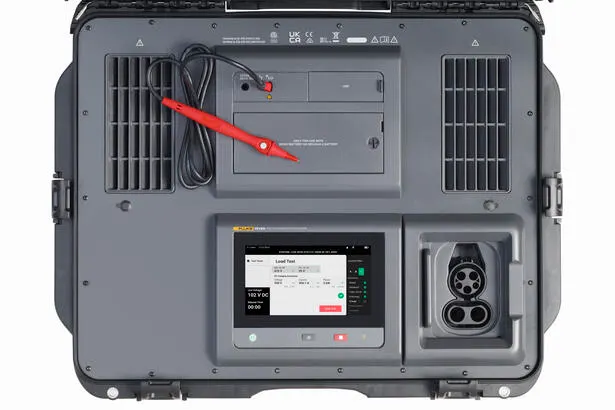

Przyrząd FEV500 symuluje rzeczywiste ładowanie pojazdów elektrycznych do 2,4 kW, weryfikując komunikację ładowarki i wydajność energetyczną za pomocą jednego połączenia CCS. Dzięki kierowanym przebiegom testów, intuicyjnemu 7-calowemu ekranowi dotykowemu i sekwencjom Autotest obsługiwanym jednym przyciskiem, które dostarczają jednoznacznych wyników PASS/FAIL, przyrząd FEV500 gwarantuje szybkie, spójne i powtarzalne testy podczas każdej wizyty na miejscu.

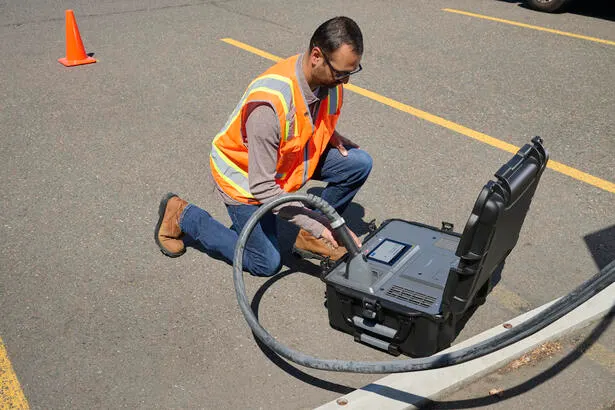

Rozwiązanie zaprojektowane do pracy w terenie, którego wytrzymała konstrukcja na kółkach i wymienny akumulator zapewniają pełną mobilność — bez potrzeby podłączania do zewnętrznego źródła zasilania. Przyrząd FEV500 automatyzuje rejestrację danych i bezproblemowo integruje się z oprogramowaniem Fluke TruTest™, tworząc dokładne raporty dla zespołów utrzymania ruchu oraz dokumentację zgodności bez ręcznego wprowadzania danych i powtórnej pracy.

Przyrząd FEV500, oferujący zgodność z produktami wiodących producentów stacji szybkiego ładowania DC, pomaga operatorom komercyjnym, właścicielom flot oraz firmom serwisowym zapewnić ciągłość działania i bezpieczeństwo w całej sieci ładowania. Proaktywnie wykrywa usterki w działaniu lub komunikacji, zanim spowodują one przestoje, dając technikom wiedzę i pewność potrzebne do utrzymania niezawodności.

Możliwość objęcia planem Fluke Premium Care

Inwestując w przyrządy testujące marki Fluke, chcesz dostać jak najwięcej za swoje pieniądze. Fluke Premium Care to płatna oferta, która zapewnia ochronę wykraczającą poza oryginalną gwarancję na produkt, dzięki czemu nie musisz martwić się nieoczekiwanymi przestojami spowodowanymi przez uszkodzone przyrządy pomiarowe, akcesoria lub przyrządy wymagające kalibracji lub naprawy.

Parametry ogólne
Obudowa	Wytrzymała twarda walizka na kółkach
Wymiary	65 cm x 50,8 cm x 30 cm
Masa	26 kg
Wyświetlacz	Ekran TFT 7-calowy, 1024 x 600 pikseli, dotykowy pojemnościowy (możliwa obsługa w rękawicach ochronnych) Wyjątkowo jasny, czytelny w pełnym słońcu wyświetlacz o jasności do 1700 cd/m² Regulacja jasności z czujnikiem światła otoczenia
Interfejs	Przyciski: włączanie/wyłączanie zasilania, podświetlenie, zatrzymanie testu Diody LED: zasilanie, stan akumulatora, ładowanie
Zasilanie
Akumulator	Litowo-jonowy; 10,8 V, 6,8 Ah, 73,44 Wh (możliwość wymiany przez klienta)
Czas pracy	10 godzin (ładowanie akumulatora podczas testu)
Czas ładowania	Typowo 3 godziny z ładowarką USB-C PD 65 W
Czas pracy w trybie podtrzymania	Do 6 miesięcy przed ponownym naładowaniem
Interfejsy
Łączność bezprzewodowa	Zintegrowany moduł Wi-Fi (802.11b/g/n) i Bluetooth 5.2 Zakres częstotliwości TX/RX: 2400 MHz do 2483,5 MHz Moc robocza nadajnika: <100 mW Szyfrowanie: WPA2-AES (Wi-Fi), AES-CCM (Bluetooth) (Aktywacja zależy od obsługi oprogramowania sprzętowego. Zapoznaj się z informacjami o wersji, aby sprawdzić dostępność).
USB-C	USB 2.0 o wysokiej prędkości do pobierania danych do oprogramowania TruTest™ na komputer oraz kalibracji Ładowanie akumulatora za pomocą zasilacza USB-C PD 2.0 lub nowszej wersji, 9 V 1,8 A Obsługa pamięci USB-C do aktualizacji oprogramowania sprzętowego Maksymalny prąd zasilania: 900 mA
GNSS	Odbiornik globalnej nawigacji satelitarnej (GNSS) z wewnętrzną anteną do synchronizacji czasu
Bezpiecznik	11 A (nie może być wymieniany przez użytkownika)
Gwarancja	Jednostka główna: 2 lata Akumulator i akcesoria: 1 rok

Dane środowiskowe
Temperatura eksploatacji	Od -20°C do +50°C
Temperatura ładowania akumulatora	Od 0°C do +45°C
Temperatura przechowywania	Od -20°C do +60°C; zalecana: od 0°C do +30°C
Wilgotność przy eksploatacji	≤100% do 30°C; 55% przy 40°C; 35% przy 50°C
Wysokość eksploatacji (n.p.m.)	Do 3000 m
Wysokość przechowywania	Do 12 000 m
Odporność na wibracje	IEC 60721-3-3 / 3M2
Test upadku	0,5 m (dopuszczalne wady wizualne)
Zabezpieczenie przed wnikaniem (zamknięta pokrywa)	IP54
Zabezpieczenie przed wnikaniem (otwarta pokrywa)	IP40 (ochrona przed obiektami o średnicy ≥1 mm) Kanał chłodzenia powietrzem: IP20 (ochrona przed obiektami o średnicy ≥12,5 mm) Brak ochrony przed wnikaniem wody
Normy bezpieczeństwa	IEC 61010-1, stopień zanieczyszczenia 2 IEC 61010-2-034

Parametry elektryczne
Sekwencja testu automatycznego
Testy wykonane	Test komunikacji CCS na niskim poziomie i test SLAC, test ciągłości, pomiar rezystancji izolacji, test obciążenia (w tym pomiar napięcia przewodów), test IMD, test napięcia resztkowego

Pomiar ciągłości obwodu (RLO)
Pomiary	Sonda pomiarowa do styku PE gniazda CCS 1/2
Napięcie jałowe	Maks. 5 V
Prąd pomiarowy	Maks. ymalnie 10 A (do 0,2 Ω)
Metoda testu	Test prądem stałym ze zmienną polaryzacją
Wykrywanie obwodu pod napięciem	Zatrzymuje test, jeśli napięcie sondy pomiarowej >60 V
Zerowanie sondy pomiarowej	Wybrać ZERO w interfejsie użytkownika, aby wyzerować rezystancję sondy pomiarowej.
Norma	IEC61557-4
R_LO — zakres	Rozdzielczość	Dokładność
2 Ω	<1 Ω: 0,1 mΩ ≥1 Ω: 0,0001 Ω	≤20 mΩ: ±(8% + 0,8 mΩ) ≤200 mΩ: ±(4% + 4 mΩ) >200 mΩ: ±(4% + 40 mΩ)

Rezystancja izolacji (RISO)
Pomiary	Rezystancja izolacji DC+ do PE i DC- do PE
Napięcie testowe	Maksymalne napięcie EVSE ≤500 V: 500 V +10% / -0% Maksymalne napięcie EVSE >500 V: 1000 V +10% / -0%
Maksymalny prąd zwarcia	2 mA
Norma	IEC61557-2
Napięcie testowe	R_ISO — zakres	Rozdzielczość	Dokładność
500 V	Od 10 kΩ do 20 MΩ	0,01 MΩ	±(5% odczytu + 2 cyfry)
1000 V	Od 10 kΩ do 20 MΩ	0,01 MΩ	±(5% odczytu + 2 cyfry)

Test łączności CCS — Control Pilot (CP)
Parametry	Wysokie napięcie CP, niskie napięcie CP, częstotliwość, współczynnik wypełnienia
Symulacja stanów	A, B, C, D, E (symulacja i weryfikacja)
Protokół cyfrowy	DIN SPEC 70121, ISO 15118
Parametr	Zakres	Rozdzielczość	Dokładność
CP wysoki, CP niski	Od -15 V do +15 V	0,01 V	±(0,4% odczytu + 2 cyfry)
Częstotliwość	DC, od 900 do 1100 Hz	1 Hz	0,1% odczytu lub 1 cyfra
Współczynnik wypełnienia	Od 2 do 98%	0,10%	±5 cyfr
SLAC	Od 0 dB do 20 dB	1 dB

Test łączności CCS — Proximity Pilot (PP)
Parametr	Zakres	Rozdzielczość	Dokładność
Rezystor PP	50,0–499,9 Ω	0,1 Ω	±0,5%
Rezystor PP	500–5000 Ω	1 Ω	±0,5%

Testowanie obciążenia
Parametry	Napięcia kontrolne kabla: V DC+ do PE, V DC- do PE Test obciążenia: napięcie DC+ do DC-, prąd, moc, czas trwania
Parametr	Zakres	Rozdzielczość	Dokładność
Napięcie	1000 V	0,1 V	±(0,2% odczytu + 4 cyfry)
Prąd	10 A	0,01 A	±(0,5% odczytu + 5 cyfry)
Zasilanie	Od 0 do 3.75 kW	0,001 kW	±(0,7% odczytu + 15 cyfr)

Test urządzeń monitorujących stan izolacji (IMD)
Test automatyczny	Test Brak wyzwalania, test Wyzwalanie Test Brak wyzwalania z rezystorem testowym: 250 kΩ (DC+ do PE) Test Wyzwalanie z rezystorem testowym: 95 kΩ (max. EVSE Voltage >500 V dc), 45 kΩ (max. EVSE Voltage ≤500 V dc) (DC- do PE) Czas trwania: maks. 15 s dla każdego pomiaru
Zakres rezystora pomiarowego	Od 19,5 kΩ do 3 MΩ, 256 wartości
Norma	IEC61557-8 / IEC 61557-18

W zestawie:

Analizator FEV500
Sonda ze zdalnym pomiarem TP165X
Akumulator litowo-jonowy
Kabel USB-C – USB-A
