Opis produktu – Analizator widma czasu rzeczywistego XSA3036-R, SA: 9kHz – 3.6GHz, VN: 100kHz – 3.6GHz, RTA: 100MHz

Analizator widma czasu rzeczywistego serii XSA3000-R

• Zakres częstotliwości analizatora widma od 9 kHz do 8 GHz
• Zakres częstotliwości wektorowego analizatora sieci od 100 kHz do 8 GHz
• 100% POI 6,25 μs, zakres dynamiczny 60 dB
• Wyświetlany średni poziom szumu -165 dBm/Hz (typ.)
• 106 dBc/Hz przy przesunięciu 10 kHz Szum fazowy (1 GHz, typ.)
• Minimalna szerokość pasma rozdzielczości (RBW) 1 Hz
• Dokładność amplitudy pełnej < 0,7 dB (typ.)
• Przedwzmacniacz i generator śledzący w standardzie
• Standardowa szerokość pasma analizy w czasie rzeczywistym 100 MHz
• Tryb odległości do usterki (standard)
• Wiele trybów wyświetlania (widmo gęstości prawdopodobieństwa, moc w czasie, 3D itp.) do wielowymiarowego przeglądania złożonych sygnałów przejściowych
• Oprogramowanie do pomiaru zakłóceń elektromagnetycznych (opcja)

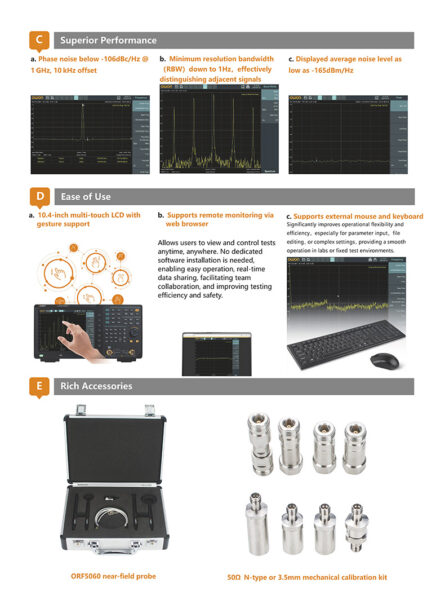

• Ekran wielodotykowy 10,4 cala, obsługa myszy i klawiatury
• Zdalne sterowanie przez przeglądarkę internetową na komputerach PC i terminalach mobilnych oraz obsługa plików

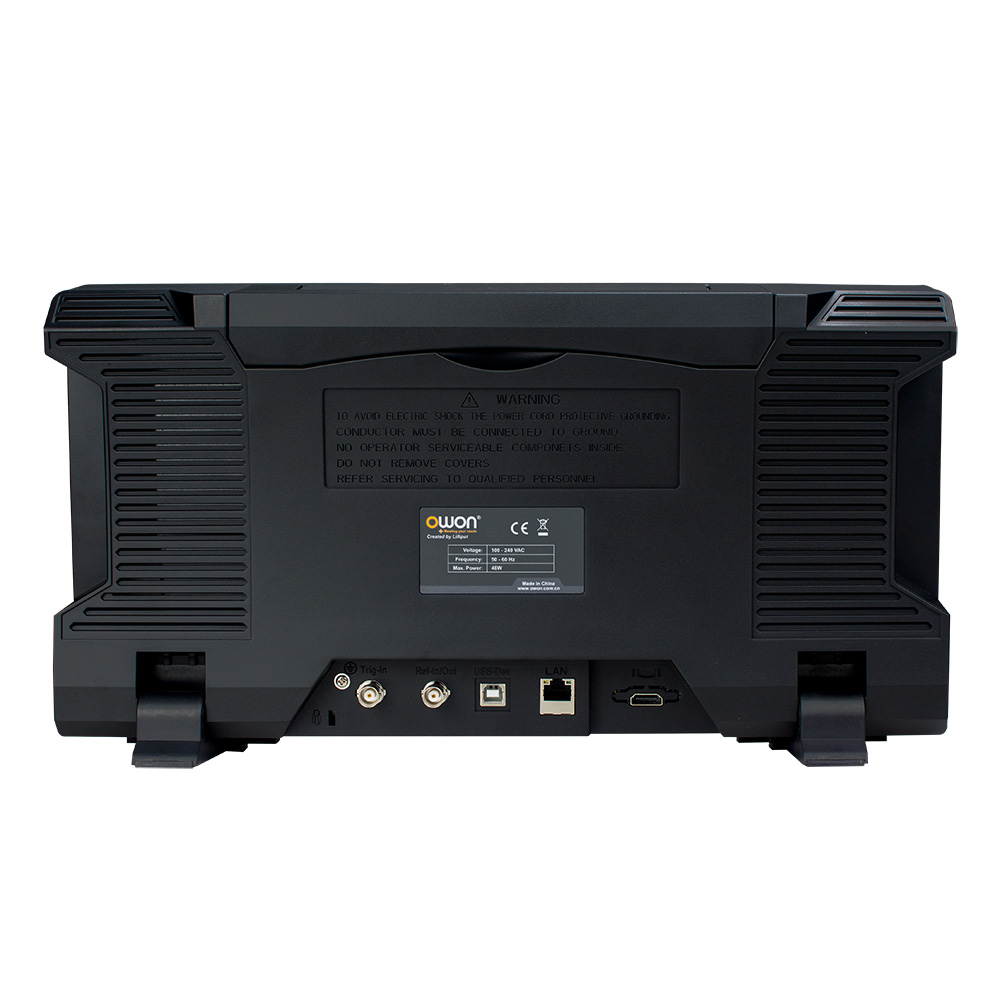

• Interfejsy komunikacyjne: LAN, urządzenie USB, host USB

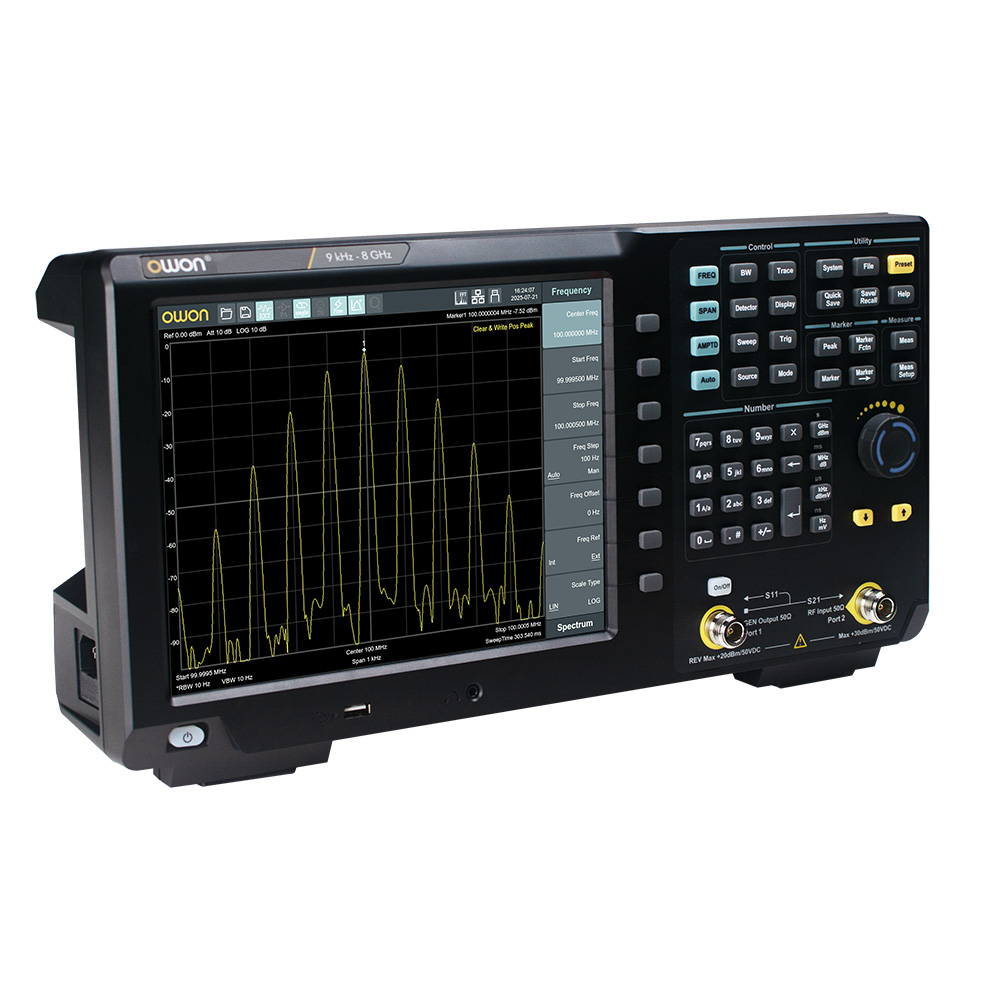

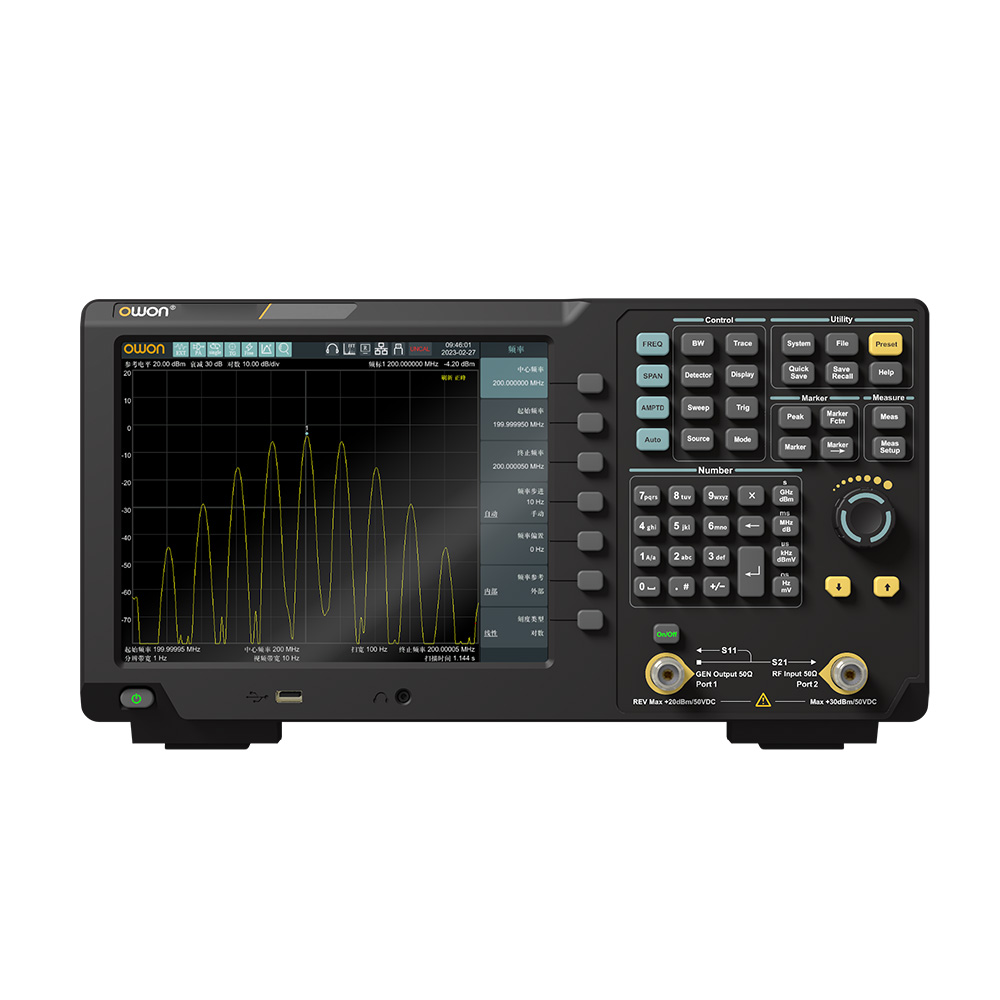

Seria XSA3000-R łączy w sobie funkcje analizy widma w czasie rzeczywistym oraz wektorowej analizy sieciowej, obejmując zakresy 9 kHz – 8 GHz (widmo) oraz 100 kHz – 8 GHz (VNA), spełniając wymagania od badań i rozwoju po testy produkcyjne.

W zakresie analizy widma XSA3000-R zapewnia wyjątkową wydajność w czasie rzeczywistym z 100% prawdopodobieństwem przechwycenia (POI) wynoszącym zaledwie 6,25 µs oraz zakresem dynamicznym wolnym od zakłóceń do 60 dB. Urządzenie oferuje wyświetlany średni poziom szumu (DANL) poniżej

−165 dBm/Hz, szum fazowy na poziomie −106 dBc/Hz (przesunięcie 10 kHz) oraz minimalną szerokość pasma rozdzielczości (RBW) wynoszącą 1 Hz. Dzięki dokładności amplitudy w pełnym zakresie wynoszącej 0,7 dB zapewnia wysoką czułość i wydajność dynamiczną podczas przechwytywania i analizowania sygnałów przejściowych lub o niskim poziomie.

Standardowe funkcje obejmują generator śledzący, przedwzmacniacz oraz tryb Distance to Fault. Wiele trybów wyświetlania, w tym widmo gęstości prawdopodobieństwa, moc w funkcji czasu oraz wizualizacja 3D, umożliwia wielowymiarową obserwację sygnału. Urządzenie jest wyposażone w pasmo w czasie rzeczywistym 40 MHz (opcjonalnie 100 MHz) oraz opcjonalne oprogramowanie do analizy zakłóceń elektromagnetycznych (EMI).

10,4-calowy ekran LCD z funkcją multi-touch obsługuje mysz i klawiaturę oraz umożliwia zdalne monitorowanie za pośrednictwem przeglądarek na komputerach PC lub urządzeniach mobilnych. Urządzenie jest wyposażone w interfejsy LAN, USB Device i USB Host, co ułatwia integrację i transfer danych. Dzięki wysokiej wydajności i wszechstronności model XSA3000-R idealnie nadaje się do zastosowań w badaniach, komunikacji, produkcji i konserwacji.
