Opis
Każde urządzenie z serii CAT100 (3 lub 6 kanałów pomiaru czasu) może być zasilane z wewnętrznego akumulatora, który umożliwia do 8 godzin pracy.
CAT100 wprowadza unikalny interfejs ekranu dotykowego zaprojektowany w celu znacznego zaoszczędzenia czasu wymaganego do przygotowania testów i analizy wyników wszystkich typów wyłączników średniego i wysokiego napięcia. Graficzne i numeryczne wyniki mogą być analizowane za pomocą samodzielnego urządzenia CAT100 za pośrednictwem intuicyjnego 7-calowego kolorowego ekranu dotykowego.
Seria CAT100 może rejestrować:
- Jednoczesny pomiar czasu do 6 styków głównych (2 przerwy na fazę)
- Jednoczesny pomiar dwóch prądów cewki ( załączanie i wyłączanie)
- Pomiar do czterech sygnałów analogowych (bateria podstacji, napięcie silnika lub dowolny inny typ sygnału analogowego).
- Pomiar przemieszczenia, wycierania styków, nadmiernego ruchu, odbicia, czasu tłumienia i średniej prędkości ruchomych części wyłącznika.
- Wyniki testów są drukowane na drukarce termicznej 58 mm (2,28 cala) (akcesorium opcjonalne) w formie tabelarycznej i graficznej.

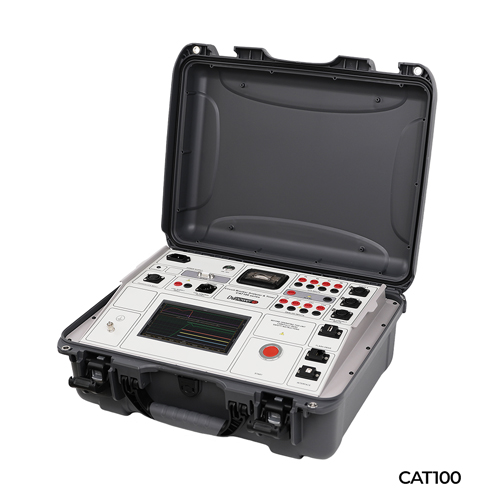

Analizator wyłącznika CAT100 jest samodzielny lub sterowany przez komputer przyrząd cyfrowy

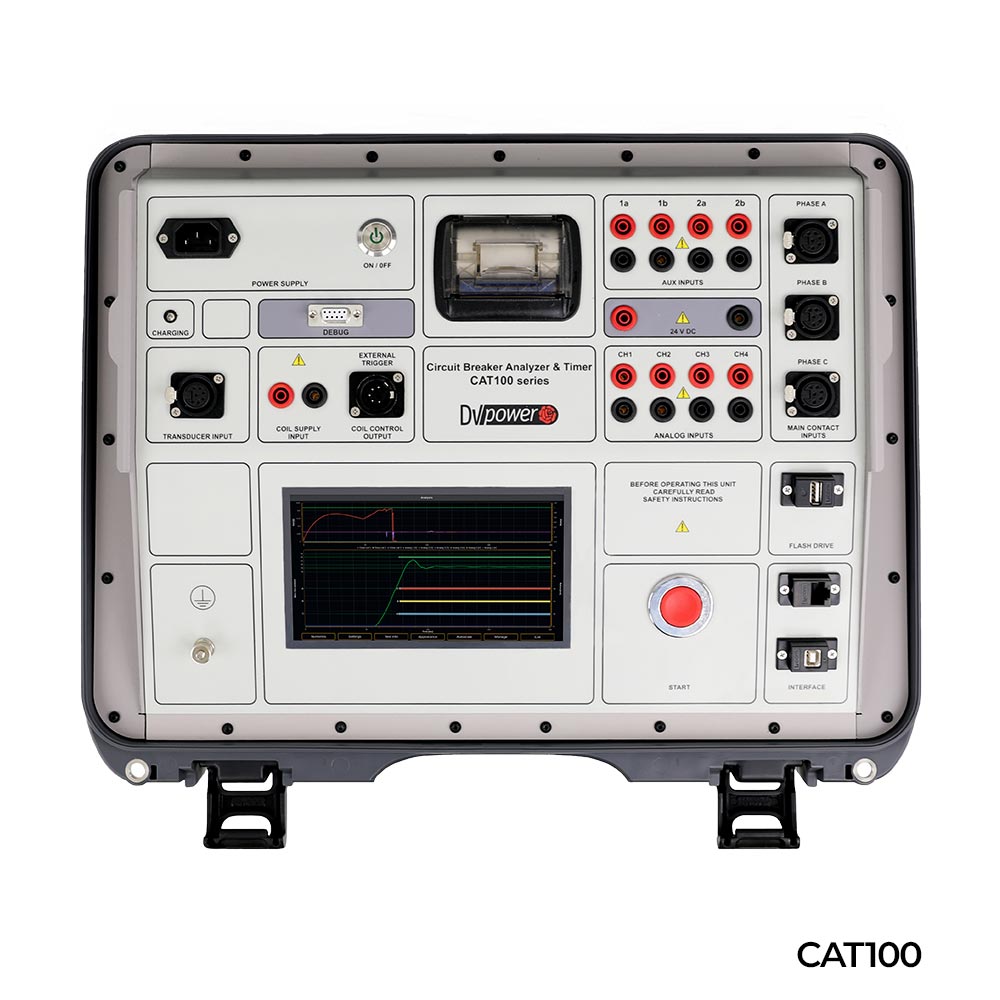

do oceny stanu wyłącznika. 7-calowy interfejs z ekranem dotykowym zapewnia łatwe i intuicyjne sterowanie urządzeniem testowym i na miejscu analizę wyników graficznych.
Kanały czasowe rejestrują zamykanie i otwieranie głównych i styków pomocniczych.
Seria CAT100 zapewnia łatwy wybór różnych trybów pracy:
- Wyłącz (O)
- Załącz (C)
- Ponownie załącz (O-0,3s-C)
- Trip free (CO)
- O-0,3s-CO
- Wyłącz- Załącz (O-C)
- Załącz-Wyłącz (C-O)
- Wyłącz-Załącz-Wyłącz (O-C-O)
Wielokrotne operacje, takie jak Wyłącz- Załącz i Załącz- Wyłącz-Załącz, mogą być inicjowane przez użycie predefiniowanego
czas opóźnienia lub poprzez wykrycie położenia styku wyłącznika.
Dostępne wersje:
- Analizator wyłącznika CAT100 z 3 kanałami pomiaru czasu CAT100-03-01
- Analizator wyłącznika CAT100 z 3 kanałami pomiaru czasu (zasilanie bateryjne) CAT100-B3-01
- Analizator wyłącznika CAT100 z 6 kanałami pomiaru czasu CAT100-06-01
- Analizator wyłącznika CAT100 z 6 kanałami czasowymi (zasilanie bateryjne) CAT100-B6-01
Wyposażenie standardowe dostarczane razem z urządzeniem
- Walizka transportowa
- Oprogramowanie DV-CB PC dla systemu Windows wraz z kablem USB
- Pamięć USB
- Kabel Ethernet
- Adapter debugowania
- Kabel zasilania sieciowego
- Przewód uziemienia (PE)
Wyposażenie wymagane ( zalecane)
- Główne kable pomiarowe 5 m (16,4 ft) z zaciskami SCT (dla CAT100 z 3 kanałami czasowymi) CM-05-34MXST
- Główne kable pomiarowe 5 m (16,4 ft) z zaciskami SCT (dla CAT100 z 6 kanałami czasowymi) CM-05-65MXST
- Przedłużenie głównych kabli pomiarowych 5 m (16,4 ft) E3-05-65MXFX
- Kabel sterowania cewką 5 m (16,4 ft) z wtykami bananowymi CO-05-00C5B1
- Zestaw przewodów zasilających cewki 2 x 5 m (16,4 ft) 2,5 mm2
(14 AWG) z wtykami bananowymi C2-05-02BPBP
- Kabel połączeniowy 1 x 15 cm 2,5 mm2 z wtyczkami bananowymi i zwijaną izolacją (czerwony) (x3) JCR-15-2REBP
- Kabel połączeniowy 1 x 15 cm 2,5 mm2 z wtyczkami bananowymi ze zwijaną izolacją (czarny) (x3) JCB-15-2REBP
- Zestaw kabli kanałów pomocniczych 8 x 5 m (16,4 ft) z wtykami bananowymi A8-05-02BPBP
- Zestaw kabli do kanałów analogowych 8 x 5 m (16,4 ft) z wtykami bananowymi C8-05-02BPBP
- Plastikowa walizka na kabel – średni rozmiar CABLE-CAS-02
