Analizator wyłącznika serii CAT500

Specyfikacja – Analizator wyłącznika serii CAT500

CAT500 to nowy, wysokiej przyrząd przeznaczony do oceny stanu wszystkich typów wyłączników średniego i wysokiego napięcia
wyłączników średniego i wysokiego napięcia.
Graficzny, dotykowy, kolorowy interfejs o przekątnej 10,1 cala zapewnia łatwą i intuicyjną konfigurację, wykonanie i analizę wyników testu.

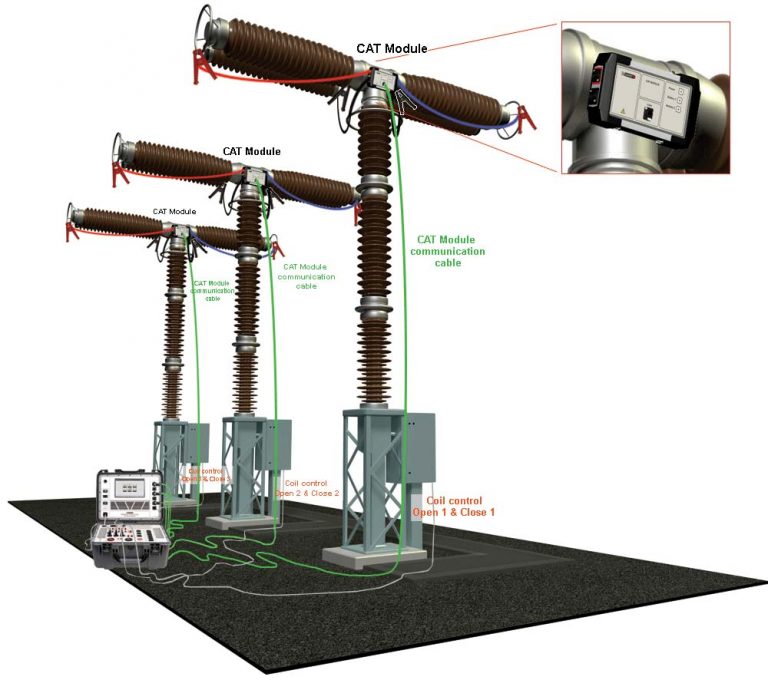

Jednoczesny pomiar czasu, rezystancji statycznej i dynamiczny w wyłącznikach 4 przerwowych można uzyskać za pomocą modułów CAT (funkcja opcjonalna).

Seria CAT500 zapewnia łatwy wybór różnych trybów pracy:

• Otwórz (O)
• Zamknij (C)
• Ponowne zamknij (O-0,3s-C)
• Trip free (CO)
• O-0,3s-CO
• Otwórz-Zamknij (O-C)
• Zamknij-Otwórz (C-O)
• Otwórz-Zamknij-Otwórz (O-C-O)

Wiele operacji, takich jak Otwórz-Zamknij i Otwórz-Zamknij-Otwórz, mogą być inicjowane przy użyciu wstępnie zdefiniowanego czasu opóźnienia lub poprzez wykrycie położenia styku wyłącznika.
Sześć analogowych kanałów sterowania cewką może mierzyć i rejestrować prądy cewki jednocześnie (OTW. i ZAMKNIĘCIA), do 35 A AC/DC. Działanie wyłącznika może być inicjowane na różne sposoby (na przykład z pomieszczenia kontrolnego, przez lokalny przełącznik lub zewnętrznie przez urządzenie testujące) w zależności od warunków testowania. Dostępnych jest kilka sposobów pomiaru czasu w różnych warunkach testowych:

• wyzwalacz zewnętrzny
• kanały analogowe
•  kanały pomocnicze
•  kanał sterowania cewką

Wejścia pomocnicze służą do monitorowania styków pomocniczych.
Wbudowany mikroomomierz (opcjonalnie do 500 A) zapewnia wysoki prąd dla
dynamicznego i statycznego pomiaru rezystancji.
