Opis produktu – Badanie elektrycznej instalacji radiowej kat. QUICK-PPLUS
QUICK-P to zestaw modułów (wys. 250 mm) do badania automatyki domowej z komponentami radiowymi DELTA DORE. Mogą Państwo wybrać pomiędzy kompletnym rozwiązaniem (QUICK-P) lub autonomicznymi podzespołami do tworzenia kilku jednoczesnych grup TP (QUICK-AK *).
Cele edukacyjne
- Zapoznanie się z automatyką domową.
- Zapoznanie się z kompatybilnością konwencjonalnych sterowników oświetlenia ze sterownikami radiowymi.
- Zapoznanie się z okablowaniem i konfiguracją komunikujących się komponentów.
- Zapoznanie się z programowaniem i rozwiązaniem radiowym DELTA DORE.
Proponowane prace praktyczne
- Programowanie radiowe czterech obwodów oświetleniowych za pomocą przycisków, oświetlenia dwukierunkowego i podwójnego.
- Okablowanie czterech obwodów oświetleniowych za pomocą przełączników konwencjonalnych i radiowych.
- Programowanie radiowe otwierania i zamykania dwóch rolet, bramy i garażu.
- Tworzenie kilku scenariuszy działania.
Specyfikacja – Badanie elektrycznej instalacji radiowej kat. QUICK-PPLUS

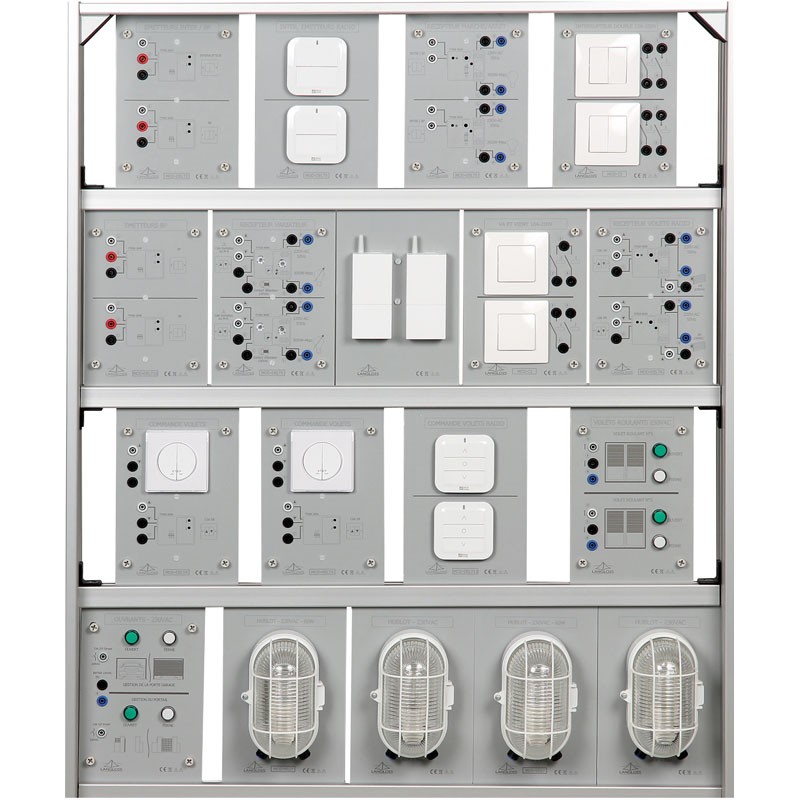

Aby uczeń mógł zapoznać się z konfiguracją radiową, moduły nadajnika i odbiornika są umieszczone w plastikowych pudełkach z wygrawerowanymi frontami i wyposażone w zaciski o średnicy 4 mm. Różne elementy sterowania oświetleniem i otwieraniem są sterowane za pomocą konwencjonalnych przełączników domowych i przycisków oraz przełączników radiowych.
Zawiera
- 1 moduł z podwójnym przyciskiem i podwójnym przełącznikiem domowym.
- 1 moduł z 2 podwójnymi przełącznikami nadajnika.
- 1 moduł z 2 odbiornikami sterowania oświetleniem.
- 1 moduł z 2 podwójnymi przełącznikami nadajnika do rolet.
- 1 moduł nadajnika do rolet z przyciskiem domowym.
- 1 moduł z 2 domowymi przełącznikami dwukierunkowymi.
- 1 moduł nadajnika do otwierania garażu z przyciskiem domowym.
- 1 moduł z 2 odbiornikami sterowania zmianą oświetlenia.
- 2 moduły z 2 nadajnikami do przycisku i przełącznika.
- 1 moduł z 2 odbiornikami sterowania otwieraniem/zamykaniem bramy i garażu.
- 1 moduł symulacyjny otwierania/zamykania bramy i garażu z diagramem i sygnalizacją świetlną.
- 1 moduł symulacyjny 2 rolet z diagramem i sygnalizacją świetlną.
- 1 moduł z 2 odbiornikami sterowania roletami.
- 4 moduły oświetleniowe z lampami typu Bulkhead 60 W – 230 V AC.

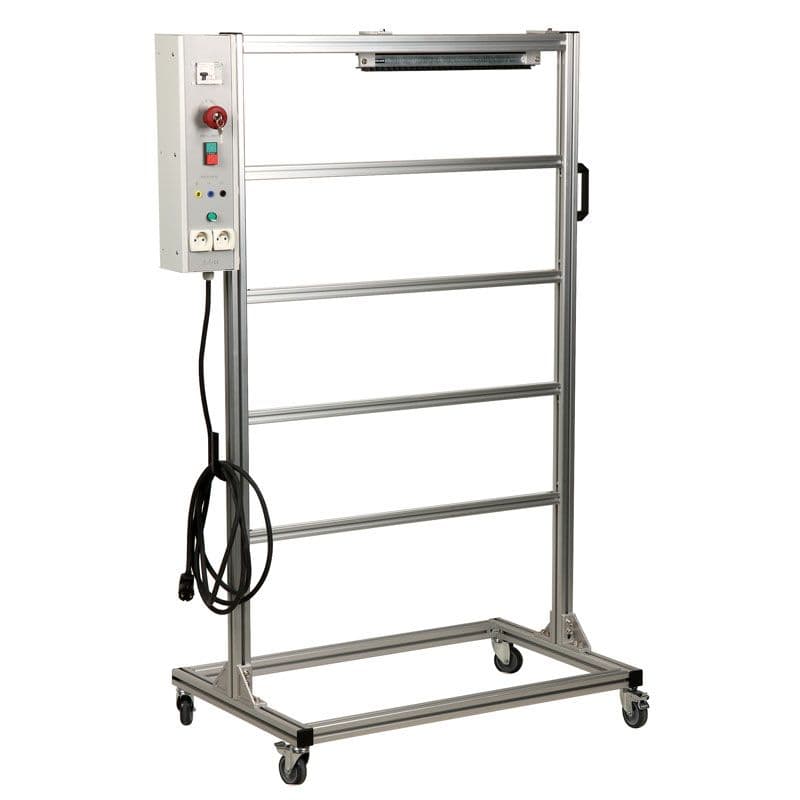

- 1 rama z kółkami (wys. x szer. x gł.): 1610 x 940 x 500 mm wyposażona w stojak na przewody (30 palców).
- 1 konsola zasilania jednofazowego:
– 1 wyłącznik termomagnetyczny (16 A)
– 1 przycisk zatrzymania awaryjnego z kluczem
– 1 przycisk + wskaźnik LED
– 1 wyjście jednofazowe 230 V na zaciskach bezpieczeństwa 4 mm
– 2 gniazda 230 V AC (2P + E) + 12 gniazd 230 V AC (2P + E) z tyłu
- 1 zestaw przewodów bezpieczeństwa do wykonywania różnych prac praktycznych.
