BYO-40D – stół elektrotechniczny 4 kVA sterowany ekranem dotykowym, bez wbudowanego obciążenia

Opis ogólny

BYO-40D to nowoczesne stanowisko elektrotechniczne o mocy znamionowej 4000 VA / 4kVA, przeznaczone do prowadzenia ćwiczeń praktycznych z zakresu elektrotechniki, pomiarów elektrycznych, układów zasilania DC i AC, zasilania trójfazowego oraz analizy parametrów elektrycznych.

Stanowisko wyposażone jest w zintegrowany panel sterowania z ekranem dotykowym, który centralizuje obsługę podstawowych funkcji stołu. Użytkownik może z poziomu wyświetlacza aktywować lub dezaktywować wybrane wyjścia, obserwować wartości pomiarowe w czasie rzeczywistym oraz eksportować dane pomiarowe w formacie CSV do dalszej analizy komputerowej, np. w arkuszu kalkulacyjnym.

Wersja BYO-40D jest wersją bez wbudowanego obciążenia rezystancyjnego. W karcie katalogowej oznaczenie „D” odpowiada wykonaniu stanowiska bez modułu obciążenia w lewej szafce.

Konstrukcja stanowiska

Stanowisko BYO-20D składa się z technicznego stołu roboczego z panelem zasilająco-pomiarowym. Konstrukcja obejmuje:

• blat laminowany o standardowych wymiarach 2000 × 750 mm,
• konsolę zasilającą z gniazdami i zaciskami bezpieczeństwa,
• jedną szafkę techniczną / nogę z aparaturą zasilającą,
• poprzeczki konstrukcyjne, w tym poprzeczkę pełniącą funkcję podnóżka,
• zabezpieczenia elektryczne umieszczone za zamykaną, przezroczystą osłoną,

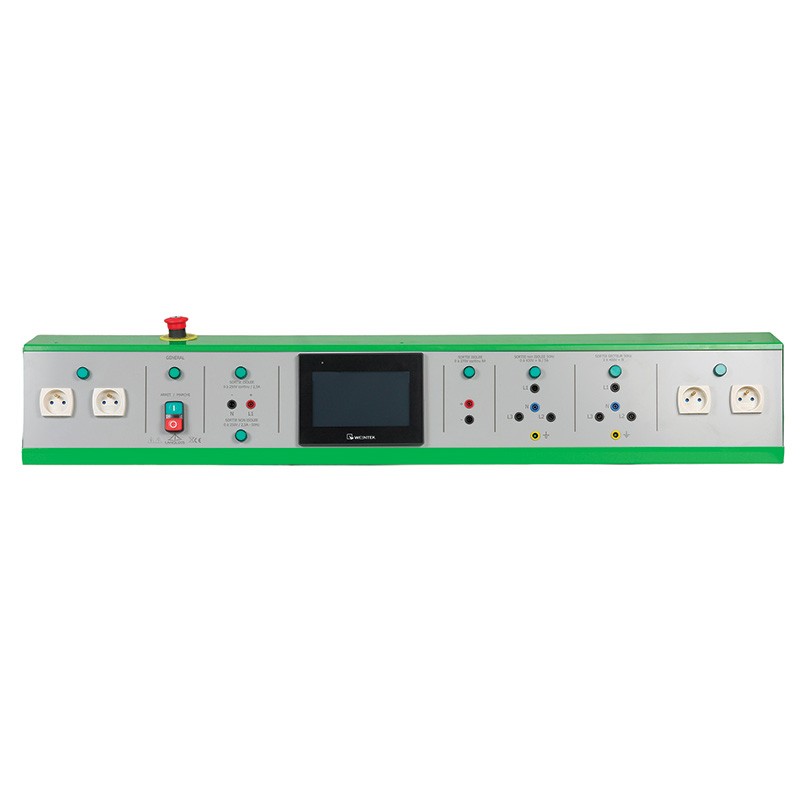

• panel operatorski z ekranem dotykowym,
• wyłącznik awaryjny,
• przyciski sterujące Start/Stop,
• gniazda zasilające 230 V.

Kolorystyka wykonania BYO oznacza wariant w kolorze RAL 2008 dla elementów konsoli / poprzeczek, przy czym nogi stanowiska są wskazane jako RAL 7016.

Parametry znamionowe i wyjściowe BYO-40D

Główne wyjście DC

Stanowisko posiada główne regulowane wyjście prądu stałego:

Wyjście DC jest odseparowane od sieci zasilającej za pomocą transformatora bezpieczeństwa, co ma duże znaczenie przy ćwiczeniach z prądami stałymi i zwiększa bezpieczeństwo użytkowników.

Główne regulowane wyjście trójfazowe AC

BYO-20D posiada również regulowane wyjście trójfazowe:

Jest to jedno z kluczowych wyjść stanowiska, pozwalające na wykonywanie ćwiczeń z zasilaniem trójfazowym, regulacją napięcia, analizą parametrów sieci oraz zasilaniem odbiorników trójfazowych w warunkach laboratoryjnych.

Pomocnicze wyjście DC

Wyjście pomocnicze DC może być używane do zasilania układów sterowania, obwodów pomocniczych, małych maszyn DC lub modułów edukacyjnych wymagających regulowanego napięcia stałego.

Pomocnicze wyjście jednofazowe AC

To wyjście umożliwia zasilanie jednofazowych odbiorników laboratoryjnych oraz realizację ćwiczeń z regulacji napięcia AC.

Stałe wyjście trójfazowe 3 × 400 V AC

Wyjście stałe 3 × 400 V AC jest przeznaczone do zasilania typowych odbiorników trójfazowych, np. silników, układów stycznikowych, modułów automatyki lub stanowisk dydaktycznych wymagających napięcia sieciowego trójfazowego.

Gniazda zasilające 230 V

Stanowisko posiada:

Gniazda 230 V służą do zasilania dodatkowych urządzeń pomiarowych, komputerów, zasilaczy, modułów dydaktycznych lub aparatury pomocniczej.

Sterowanie z poziomu wyświetlacza dotykowego

Jedną z najważniejszych cech BYO-40D jest zintegrowany ekran dotykowy. Panel umożliwia obsługę i nadzór nad wybranymi wyjściami stanowiska.

Z poziomu ekranu można aktywować następujące obwody:

• główne wyjście DC,
• główne wyjście trójfazowe AC,
• pomocnicze wyjście DC,
• pomocnicze wyjście jednofazowe AC,
• stałe wyjście trójfazowe 3 × 400 V AC.

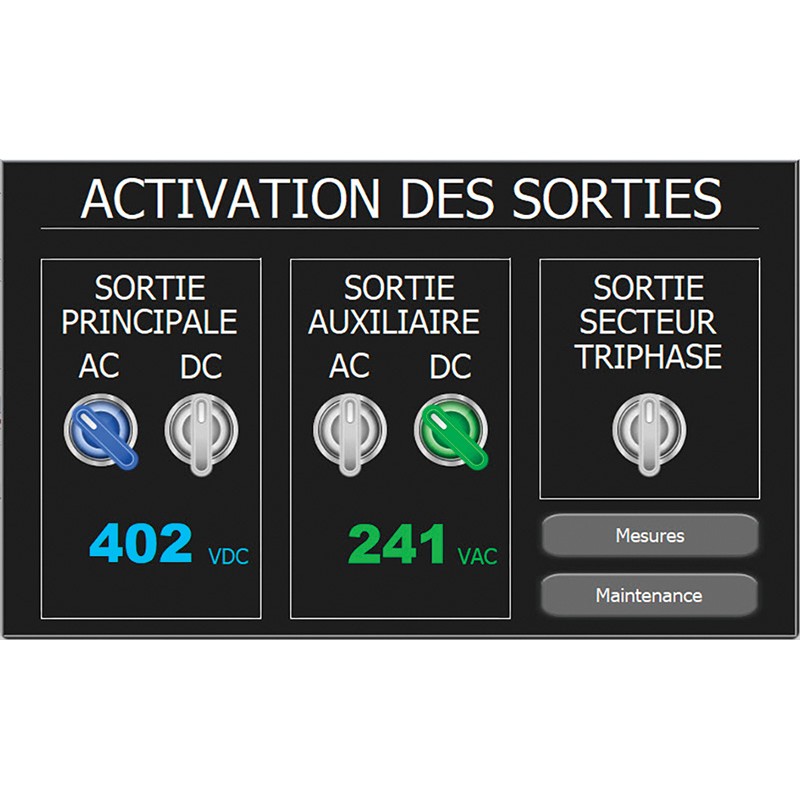

Na stronie głównej użytkownik widzi status poszczególnych wyjść. Według karty katalogowej napięcia wyjść AC są prezentowane na niebiesko, a napięcia wyjść DC na zielono, co ułatwia szybką identyfikację aktywnych źródeł. Status wyjścia trójfazowego sieciowego jest pokazywany na ekranie w kolorze czerwonym.

Funkcje pomiarowe ekranu

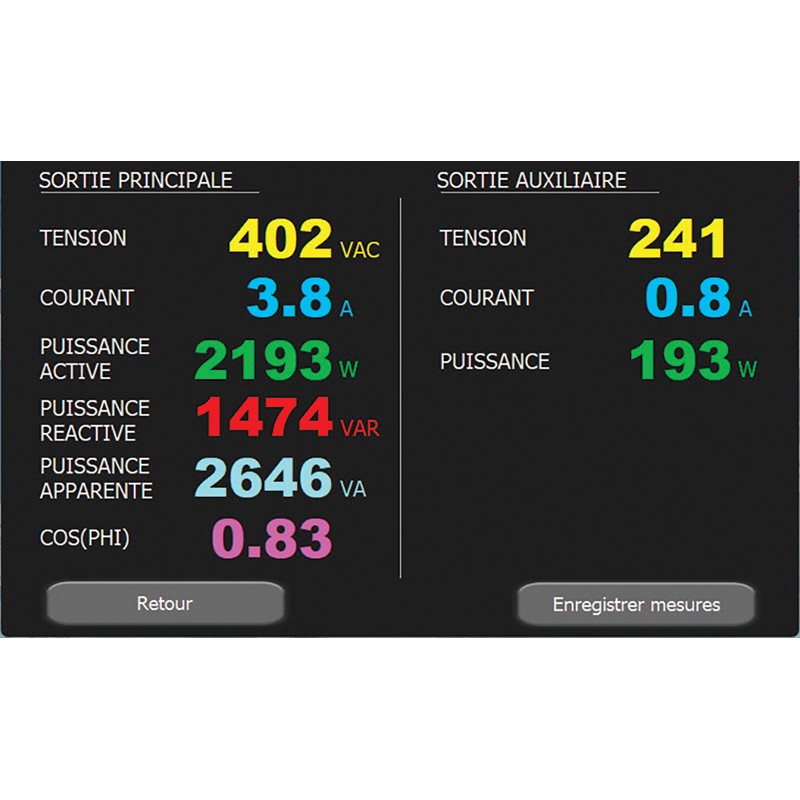

W trybie DC ekran wyświetla:

• napięcie,
• prąd,
• moc.

W trybie AC ekran wyświetla:

• napięcie,
• prąd,
• moc czynną,
• moc bierną,
• moc pozorną,
• współczynnik mocy cos φ.

Ekran posiada również stronę pomiarową, która adaptuje się do aktywnych wyjść, czyli wyświetla dane zależnie od tego, które zasilania są aktualnie załączone.

Eksport danych

Stanowisko wyposażone jest w port USB, który umożliwia eksport punktów pomiarowych do pliku CSV. Dzięki temu można rejestrować wyniki pomiarów, przenosić je na komputer i analizować w arkuszach kalkulacyjnych lub dokumentacji laboratoryjnej.

Strona kalibracji

Panel posiada również stronę kalibracji. Dostęp do niej jest zabezpieczony kontrolą dostępu. Umożliwia ona dostosowanie wartości prezentowanych na stronie pomiarowej.

Zabezpieczenia i bezpieczeństwo

BYO-20D posiada szereg rozwiązań bezpieczeństwa:

• wyjścia DC separowane od sieci przez transformator bezpieczeństwa,
• zabezpieczenie przed zwarciem i przeciążeniem,
• zabezpieczenia magnetotermiczne wybranych wyjść,
• zamykana, przezroczysta osłona zabezpieczeń,
• ograniczenie dostępu do aparatury zabezpieczającej,
• stopień ochrony przed dostępem do części niebezpiecznych: IP2X dla osłoniętych zabezpieczeń,
• wyłącznik awaryjny z kluczem,
• funkcja pozytywnego zatrzymania bezpieczeństwa,
• załączanie głównych źródeł wyłącznie przy ustawieniu autotransformatora na 0 V,
• sygnalizację obecności napięcia.

Ważną cechą bezpieczeństwa jest informacja z karty katalogowej, że główne zasilanie DC i główne zasilanie trójfazowe nie mogą pracować jednocześnie, a także że pomocnicze zasilanie DC i pomocnicze zasilanie AC nie mogą pracować jednocześnie.

Możliwości dydaktyczne BYO-40D

Stanowisko pozwala na realizację ćwiczeń z zakresu:

• regulacji napięcia DC,
• regulacji napięcia AC jednofazowego,
• regulacji napięcia trójfazowego,
• pomiaru napięcia, prądu i mocy,
• analizy mocy czynnej, biernej i pozornej,
• analizy współczynnika mocy cos φ,
• zasilania odbiorników jedno- i trójfazowych,
• zasilania układów automatyki,
• pracy z napięciem stałym odseparowanym od sieci,
• akwizycji danych pomiarowych,
• dokumentowania wyników w plikach CSV,
• obsługi zabezpieczeń i procedur bezpiecznego uruchamiania stanowiska.
