Opis produktu – Wielofunkcyjny kanał dydaktyczny – C4-MKII
Wielozadaniowy korytarz szkoleniowy Armfield został specjalnie zaprojektowany, aby zademonstrować zasady mechaniki płynów
w przypadku zastosowania w konstrukcjach inżynierskich z przepływem, w kanale otwartym. C4-MKII to mały otwarty kanał, dostępny
w długościach 2,5 m lub 5,0 m, z przezroczystymi akrylowymi bokami sekcji roboczej, zapewniającymi pełną widoczność przepływu.

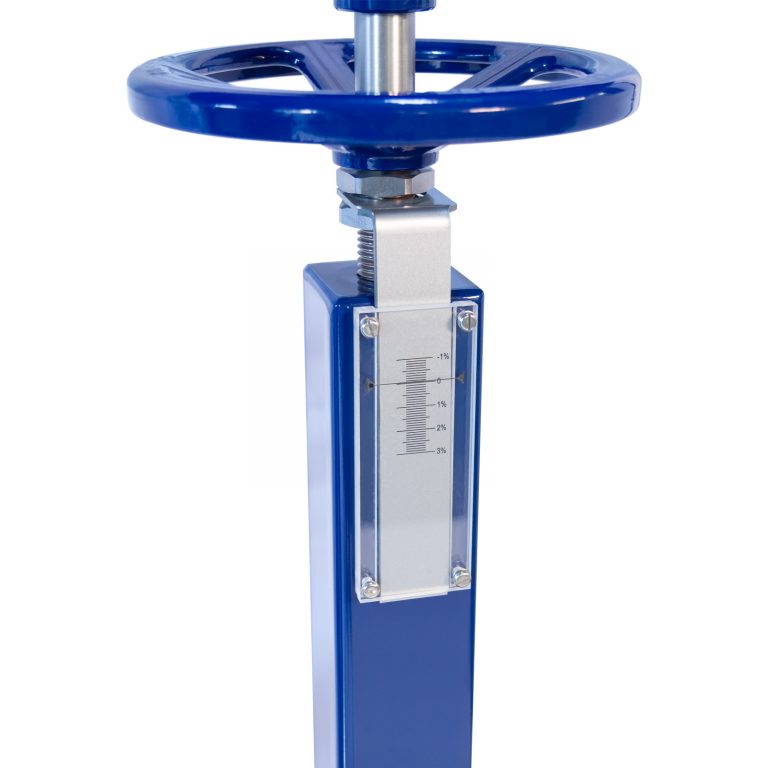

Kanał jest wyposażony w zbiornik wlotowy z PVC i jest przeznaczony do swobodnego odprowadzania do stołu hydraulicznego. Koryto jest zamontowane na sztywnej ramie i można go przechylać za pomocą skalibrowanego podnośnika, co umożliwia dokładną regulację nachylenia kanału.

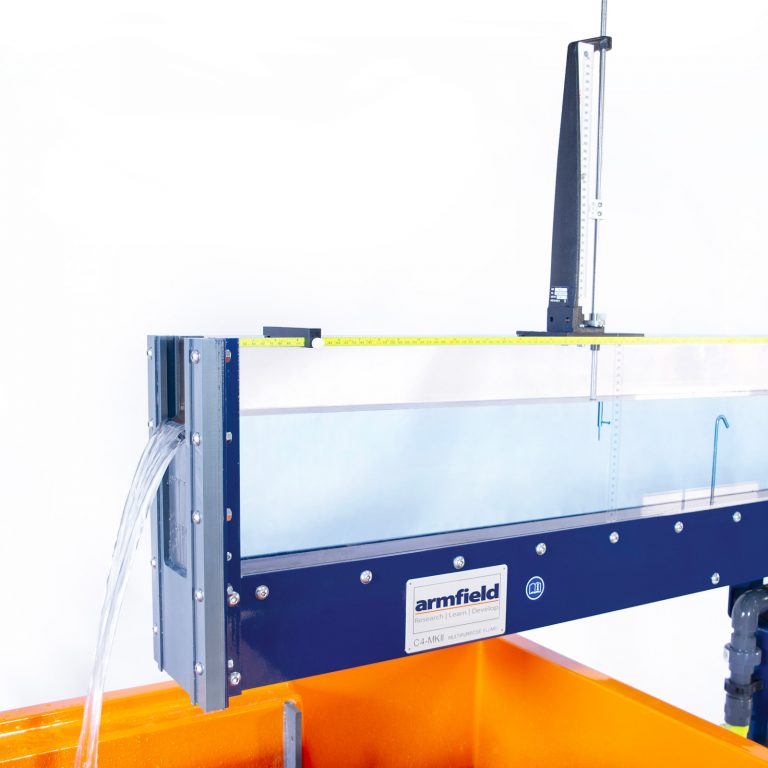

Zbiornik wlotowy zawiera układ uspokajania, aby rozproszyć przepływ wody przed wejściem do kanału, zapewniając płynny, równomierny przepływ. Poziom w roboczej części koryta jest kontrolowany za pomocą jazu przelewowego (kłody odcinające) na końcu wylotowym.

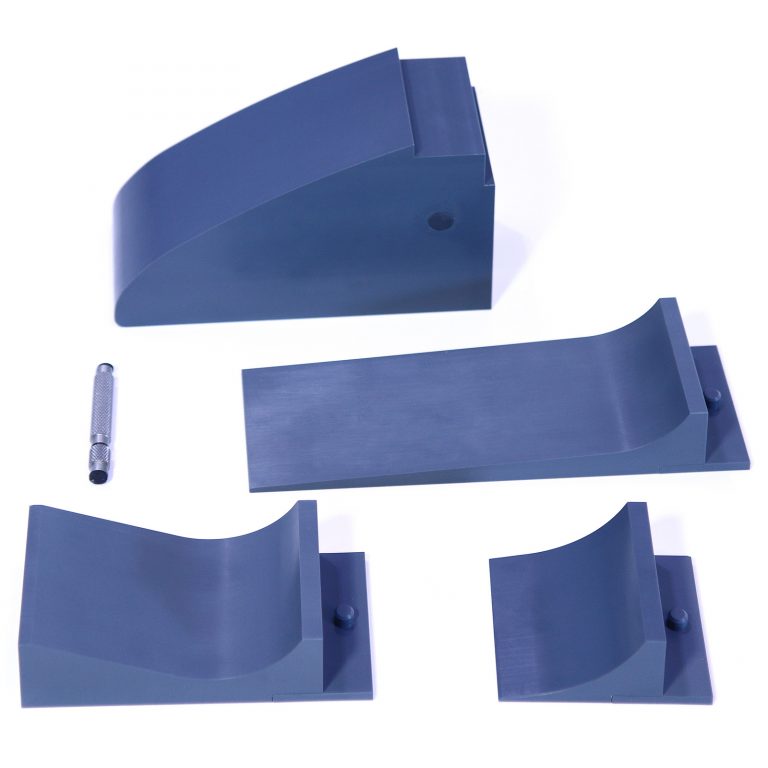

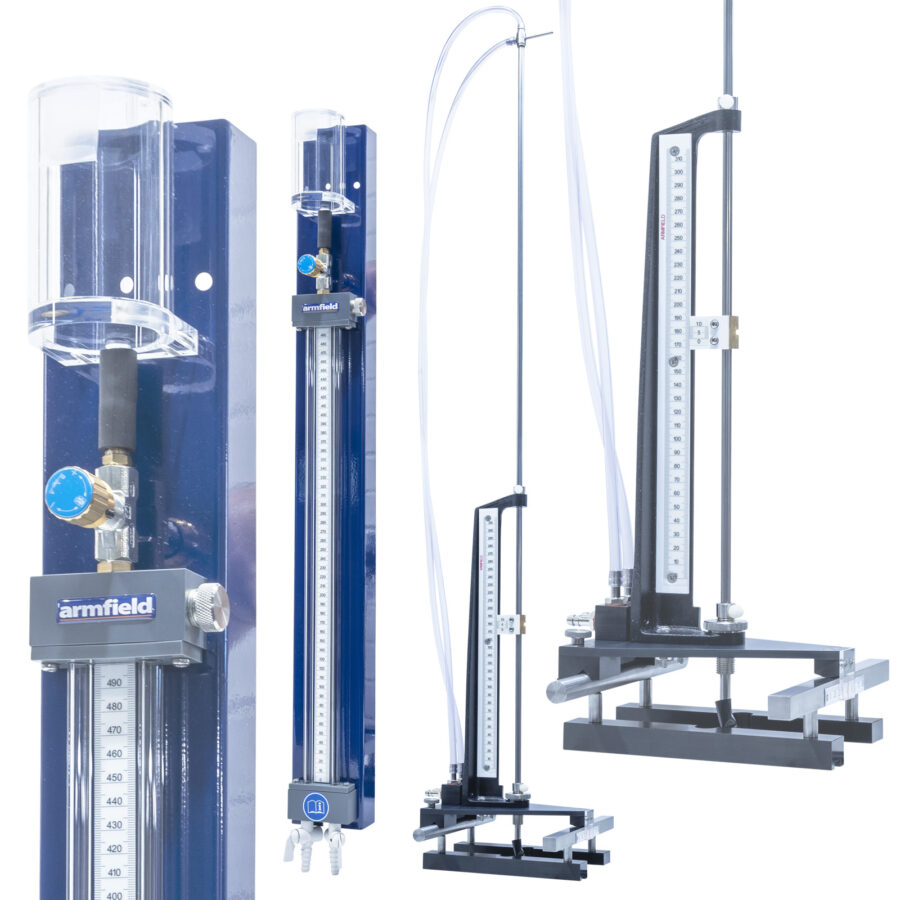

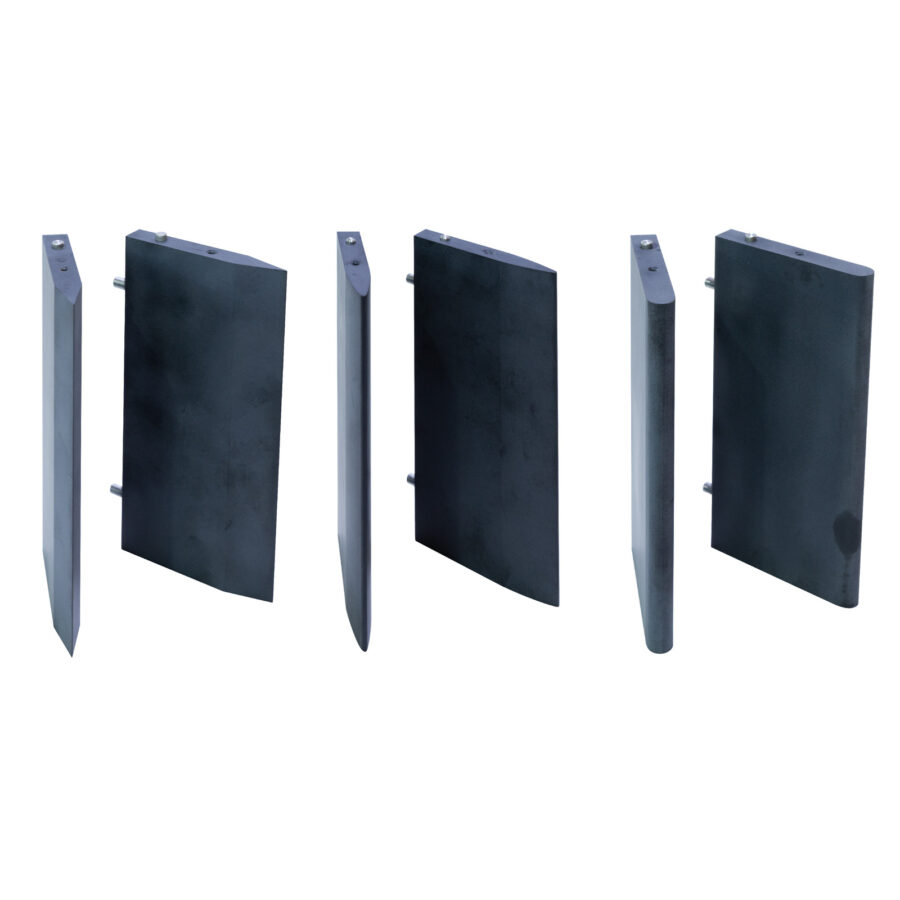

Dostępne są gwintowniki ciśnieniowe i punkty mocowania dla modeli. Skala wzdłużna umieszczona w górnej części kanału umożliwia dokładne ustawienie głębokościomierzy i rurek statycznych Pitota wzdłuż długości kanału.
Koryto jest przeznaczone do użytku ze standardową ławką hydrauliczną Armfield F1-10, która zapewnia przepływ pompowanej wody, zawór sterujący przepływem i zbiornik objętościowy do pomiaru przepływu.
Dostępny jest również opcjonalny przepływomierz, który można zamontować w C4-MKII, aby umożliwić wykonywanie bezpośrednich pomiarów przepływu.
Dostępne jest opcjonalne oprogramowanie edukacyjne (C4-MKII-ABASIC) oferujące kompletny pakiet zajęć dydaktycznych. Student ręcznie wprowadza dane do oprogramowania, które następnie można wykorzystać do obliczeń, przetwarzania danych i kreślenia wykresów.
