Opis

Gdy separacja za pomocą destylacji jest nieskuteczna lub niepraktyczna, jedną z alternatyw do rozważenia jest ekstrakcja ciecz-ciecz.
Instalacja ta umożliwia przeprowadzenie operacji przenoszenia materii w oparciu o rozpuszczenie jednego lub więcej składników ciekłej mieszaniny w selektywnym rozpuszczalniku, niemieszającym się z cieczą.
DZIAŁANIE INSTALACJI
Prezentowane urządzenie działa w sposób ciągły w przeciwprądzie i poprzez kontakt między fazami poprzez upakowane złoże, przy czym mieszanie i separacja odbywają się jednocześnie i w sposób ciągły.
Wsad wprowadzany jest w górnej części kolumny, a rozpuszczalnik w jej dolnej części.
Lekkie krople cieczy unoszą się przez masę cięższej cieczy przepływającej w dół wieży jako ciągły strumień.
Kropelki są zbierane na górze i tworzą lżejszy strumień cieczy opuszczający górną część wieży, podczas gdy cięższa ciecz opuszcza dolną część wieży.
Ekstrakt to strumień rozpuszczalnika po otrzymaniu substancji rozpuszczonej zawartej w nadawie (lekka ciecz). Produkt rafinowany to strumień wsadu po ekstrakcji substancji rozpuszczonej (cieczy ciężkiej).
Pomiędzy fazami zachodzi ciągły transfer materii, a skład faz zmienia się podczas cyrkulacji w wieży. W żadnej płaszczyźnie poziomej równowaga nie jest osiągana, ale odwrotnie, oddzielenie równowagi jest tym, co zapewnia siłę impulsową do transferu masy.

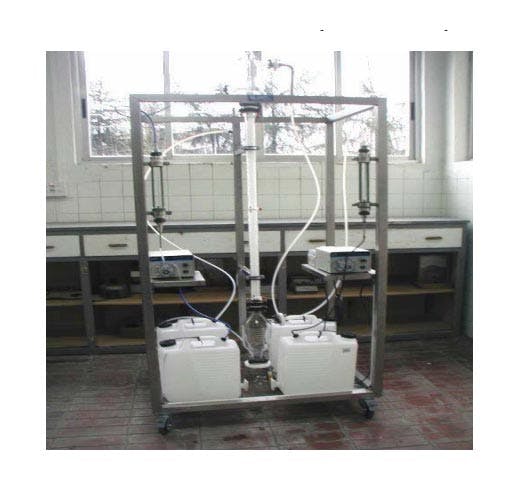

Głównym elementem urządzenia jest kolumna borokrzemianowa o wysokości 1900 mm i średnicy wewnętrznej 38,5 mm, w której odbywa się proces.
Urządzenie jest wyposażone w 2 pompy perystaltyczne o regulowanym przepływie, które są odpowiedzialne za wlot zarówno lekkiej, jak i ciężkiej cieczy do kolumny, dwa rotametry borokrzemianowe z pływakiem ze stali AISI-316 do monitorowania przepływu obu cieczy, cztery 20-litrowe zbiorniki na ciecz zasilającą i do zbierania produktów powstałych w procesie ekstrakcji.
Kolumna jest wyposażona w trzy boczne porty do pobierania próbek.
Materiał wypełniający stanowią pierścienie Raschiga ze szkła AR o średnicy 6 mm i długości 6 mm, wsparte na płycie z otworami wykonanymi z teflonu i umieszczonymi w odległości 370 mm od dna kolumny.
W dolnej części kolumny znajduje się zawór iglicowy ze stali nierdzewnej, który służy do ręcznej regulacji przepływu ciężkiej cieczy na zewnątrz kolumny, umożliwiając w ten sposób zmianę wysokości interfejsu między dwiema cieczami.
W dolnej części kolumny znajduje się również zawór kulowy ze stali nierdzewnej, służący do opróżniania kolumny.
Wylot cieczy lekkiej znajduje się 270 mm powyżej punktu wejścia cieczy ciężkiej.
Wylot cieczy ciężkiej znajduje się 140 mm poniżej punktu wejścia cieczy lekkiej.
