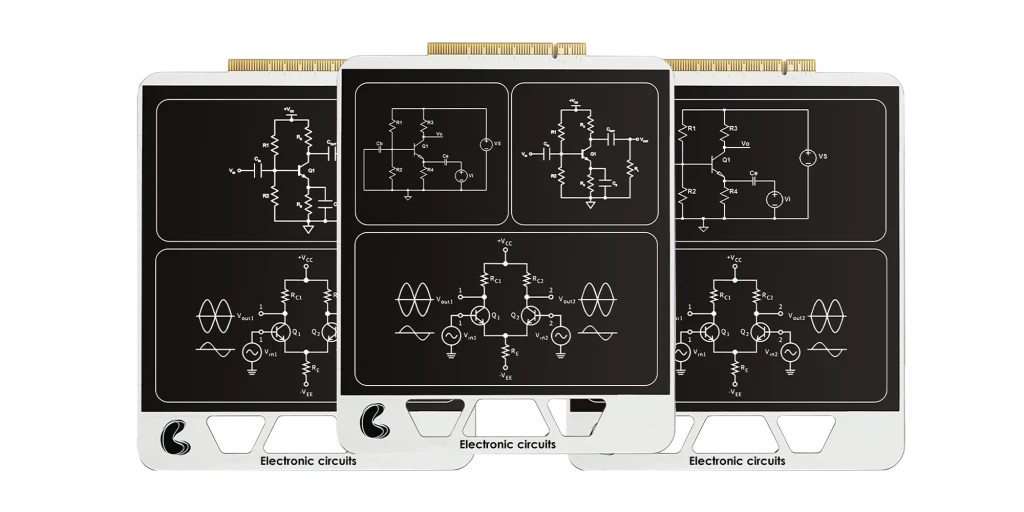

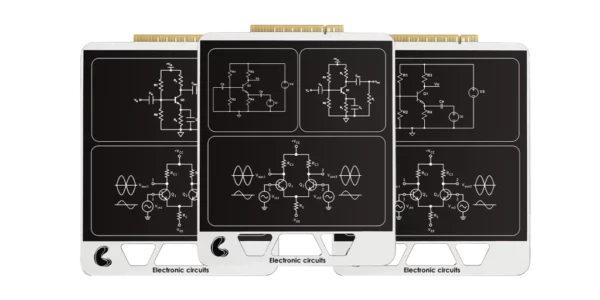

Elektroniczne karty eksperymentalne

Obwody elektroniczne I (EC112.01)

• Konstrukcja podstawowych obwodów konfiguracyjnych wzmacniacza BJT: CE: wspólny emiter, CC: wspólny kolektor- CB: wspólna baza. Obwody.
• Obserwacja charakterystyk i różnic między konfiguracjami: wzmocnienie prądowe, wzmocnienie napięciowe, wzmocnienie mocy, impedancje wejściowe i wyjściowe.

Obwody elektroniczne II (EC112.02)

• Zapoznanie się z podstawowymi obwodami konfiguracyjnymi wzmacniacza MOSFET: CS: wspólne źródło, CD: wspólny dren – CG: wspólna bramka.
• Odkrywanie charakterystyk i porównywanie różnych konfiguracji: wzmocnienie prądowe, wzmocnienie napięciowe, wzmocnienie mocy, impedancje wejściowe i wyjściowe.

Obwody elektroniczne III (EC112.03)

• Budowa wzmacniaczy JFET ze wspólnym źródłem i wspólnym drenem.
• Badanie odpowiedzi na obciążenie źródła stałoprądowego wykorzystującego tranzystory FET lub tranzystor bipolarny.
• Wprowadzenie do funkcjonowania źródła stałoprądowego

Obwody elektroniczne IV (EC112.04)

• Konstruowanie obwodów wzmacniacza typu push-pull z wykorzystaniem tranzystorów bipolarnych.
• Badanie FET z ujemnym sprzężeniem zwrotnym DC i AC
• Dostosowanie punktu pracy obwodu wzmacniacza push-pull za pomocą oscyloskopu
• Pomiar i minimalizacja zniekształceń zwrotnicy wzmacniacza push-pull

Obwody elektroniczne V (EC112. 05)

• Eksperymentowanie ze wzmacniaczem wielostopniowym (wzmocnienie i charakterystyka częstotliwościowa) z różnymi opcjami rezystancyjnego, pojemnościowego i bezpośredniego sprzężenia zwrotnego.
• Odkrywanie wpływu różnych pętli sprzężenia zwrotnego (R, RC) na wzmocnienie wzmacniacza.
• Konstrukcja wzmacniacza różnicowego z wykorzystaniem tranzystorów BJT i zapoznanie się z ich pracą w trybie wspólnym, regulacją offsetu, regulacją punktu pracy.
• Kontrola wzmacniacza różnicowego z napięciami symetrycznymi i asymetrycznymi
• Zapoznanie się z obwodem Darlingtona i jego zastosowaniami.

Obwody elektroniczne VI `(EC112.06)

• Odkrywanie różnic między klasami wzmacniaczy mocy w aspekcie okresu przewodzenia, poboru mocy i zniekształceń.
• Konstruowanie obwodów dla wzmacniaczy klasy A, B, C i AB oraz eksperymentowanie z ich odpowiednimi charakterystykami.
• Używanie monostabilnego multiwibratora jako wyłącznika dla przełączników mechanicznych.
