F1-19 Kanał przepływu

Opis produktu – F1-19 Kanał przepływu

Flow Channel wprowadza uczniów w charakterystykę przepływu w otwartym kanale na poziomie podstawowym.

• Demonstracja podstawowych zjawisk związanych z przepływem w kanale otwartym
• Wizualizacja wzorców przepływu nad lub wokół zanurzonego obiektu

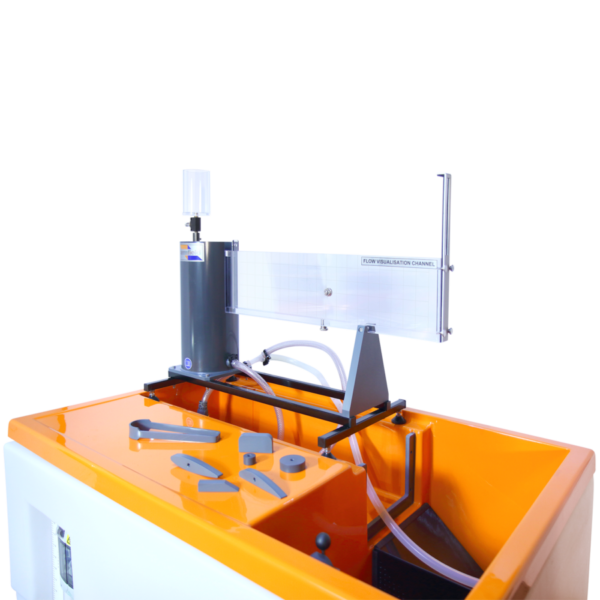

Kanał składa się z przezroczystej akrylowej sekcji roboczej o dużym stosunku głębokości do szerokości, zawierającej jazy dolne i górne odpowiednio na końcu wlotowym i wylotowym. Woda jest podawana do opływowego wejścia do kanału przez zbiornik destylacyjny w celu zmniejszenia turbulencji. Woda wypływająca z kanału jest gromadzona w zbiorniku objętościowym stołu hydraulicznego i zawracana do studzienki w celu recyrkulacji.System wtrysku barwnika wbudowany na wlocie do kanału umożliwia wizualizację przepływu w połączeniu z siatką na tylnej powierzchni kanału.Modele dostarczane z kanałem obejmują jazy szerokie i ostroczubkowe, cylindry o dużej i małej średnicy oraz symetryczne i asymetryczne profile. Te w połączeniu z jazami wlotowymi i wylotowymi umożliwiają różnorodne demonstracje otwartego kanału i wizualizacji przepływu. Regulowane nóżki umożliwiają poziomowanie.

• Wizualizacja wzorców przepływu wokół obiektów zanurzonych w otwartym kanale
• Demonstracja zjawisk przepływu w kanale otwartym
• Jazy podsiębierne i naczołowe
• Szerokie i ostro czubate jazy
• Zrzut pod śluzą
• Wykonanie odskoku hydraulicznego za śluzą i jazem
• Zatonięcie śluzy i jazu
• Przepływ przez jaz o szerokich grzbietach i ostrych krawędziach
• Nadkrytyczny (szybki) i podkrytyczny (wolny) przepływ przez
