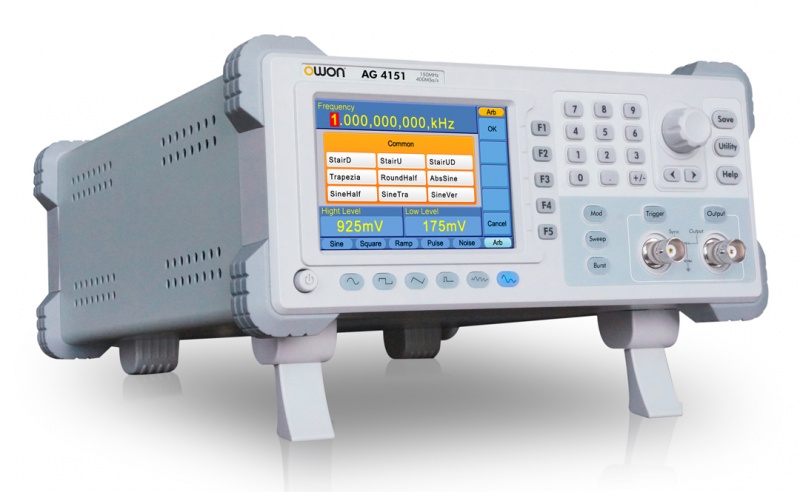

Generator arbitralny AG4101 100MHz

Model

AG051

AG051F

AG1011

AG1011F

AG4081

AG4101

AG4121

AG4151

Kanał

Pojedynczy

Częstotliwość wyjściowa

5MHz

10MHz

80MHz

100MHz

120MHz

150MHz

Próbkowanie

125MS/s

400MS/s

Rozdzielczość pionowa

14 bitów

Przebieg

Standardowe przebiegi

Sinus, prostokąt, impuls, rampa, szum

Przebiegi arbitralne

narastanie ekspotencjalne, opadanie ekspotencjalne, sin(x)/s, schodkowe, i inne,
łącznie 45 wbudowanych przebiegów oraz przebiegi definiowane przez użytkownika

Częstotliwość  (rozdzielczość 1μHz)

Sinus

1μHz – 5MHz

1μHz – 10MHz

1μHz – 80MHz

1μHz – 100MHz

1μHz – 120MHz

1μHz – 150MHz

Prostokąt

1μHz – 5MHz

1μHz – 5MHz

1μHz – 40MHz

1μHz – 50MHz

Impuls

1μHz – 5MHz

1μHz – 5MHz

1μHz – 20MHz

1μHz – 25MHz

Rampa

1μHz – 1MHz

Szum

5MHz (-3dB) (typical)

 50MHz (-3dB) (typical)

Arbitralny

1μHz – 5MHz

1μHz – 10MHz

Amplituda

Amplituda

1m Vpp – 12.5 Vpp (50Ω), 1m Vpp – 25 Vpp (high impedance)

10m Vpp – 10 Vpp (50Ω), 20m Vpp – 20 Vpp (high impedance)

Rozdzielczość

1mVpp or 14 bits

Zakres DC Offset (AD+DC)

±6.25V (50Ω), ±12.5V (high impedance)

±5V (50Ω), ±10V (high impedance)

Rozdzielczość zakresu DC Offset

1mV

Impedancja obciążenia

50Ω (typowo)

Przebieg arbitralny

Długość fali

2 pts to 8k pts

2 pts to 1M pts

Próbkowanie

125MS/s

400MS/s

Rozdzielczość pionowa

14 bits

Pamięć nieulotna

64M bajtów

Modulacja

Modulacja przebiegu

/

AM, FM, PM, FSK,  Sweep,
and Burst

/

AM, FM, PM, FSK,  Sweep,
and Burst

AM, FM, PM, FSK, PWM, Sweep,
and Burst

Częstotliwość modulacji

/

2mHz to 20.00KHz
(FSK 2mHz – 100KHz)

/

2mHz to 20.00KHz
(FSK 2mHz – 100KHz)

2mHz to 20.00KHz
(FSK 1μHz – 100KHz)

Wejście/ Wyjście

Wyświetlacz

4 calowy (480 × 320 pikseli) TFT LCD

Typ

external  modulation input

external modulation input external trigger input external reference clock input

external  modulation input

external modulation input external trigger input external reference clock input

external modulation input, external trigger input / output,  external reference clock input / output

Interfejs komunikacyjny

USB device

USB host, USB device,  LAN,RS232(opcjonalnie)

Mechaniczne

Wymiary
(W×H×D)

235 × 110 × 295 (mm)

Waga (bez opakowania)

3.00 kg
