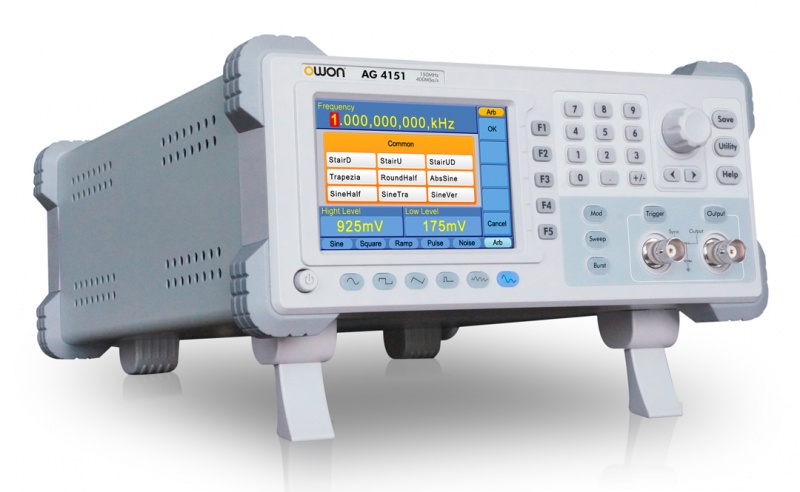

Generator arbitralny AG4151 150MHz
Generator arbitralny AG4151 150MHz

Generator arbitralny AG4151 150MHz

Owon
Kategorie:
7 257,00 zł (5 900,00 zł netto)
Magazyn:

Produkt dostępny na zamówienie

iLeasing

Dodaj do zapytania

  • Advanced DDS technology, Max 150 MHz frequency output
  • Up to 400Msa/S sample rate and 32 bits frequency resolution
  •  Vertical Resolution: 14bits, up to 1M Arb waveform length
  • Comprehensive waveform outputs: Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise and Decay
  • 32 channels digital waveform, DC and user defined arbitrary waveform
  • Comprehensive modulation functions: AM,FM,PM,FSK,PWM
  • 3.9 inch high resolution (480×320 pixels) TFT LCD display
  • Supported SCPI
Model AG051 AG051F AG1011 AG1011F AG4081 AG4101 AG4121 AG4151
Kanał Pojedynczy
Częstotliwość wyjściowa 5MHz 10MHz 80MHz 100MHz 120MHz 150MHz
Próbkowanie 125MS/s 400MS/s
Rozdzielczość pionowa 14 bitów
Przebieg
Standardowe przebiegi Sinus, prostokąt, impuls, rampa, szum
Przebiegi arbitralne narastanie ekspotencjalne, opadanie ekspotencjalne, sin(x)/s, schodkowe, i inne,
łącznie 45 wbudowanych przebiegów oraz przebiegi definiowane przez użytkownika
Częstotliwość  (rozdzielczość 1μHz)
Sinus 1μHz – 5MHz 1μHz – 10MHz 1μHz – 80MHz 1μHz – 100MHz 1μHz – 120MHz 1μHz – 150MHz
Prostokąt 1μHz – 5MHz 1μHz – 5MHz 1μHz – 40MHz 1μHz – 50MHz
Impuls 1μHz – 5MHz 1μHz – 5MHz 1μHz – 20MHz 1μHz – 25MHz
Rampa 1μHz – 1MHz
Szum 5MHz (-3dB) (typical)  50MHz (-3dB) (typical)
Arbitralny 1μHz – 5MHz 1μHz – 10MHz
Amplituda
Amplituda 1m Vpp – 12.5 Vpp (50Ω), 1m Vpp – 25 Vpp (high impedance) 10m Vpp – 10 Vpp (50Ω), 20m Vpp – 20 Vpp (high impedance)
Rozdzielczość 1mVpp or 14 bits
Zakres DC Offset (AD+DC) ±6.25V (50Ω), ±12.5V (high impedance) ±5V (50Ω), ±10V (high impedance)
Rozdzielczość zakresu DC Offset 1mV
Impedancja obciążenia 50Ω (typowo)
Przebieg arbitralny
Długość fali 2 pts to 8k pts 2 pts to 1M pts
Próbkowanie 125MS/s 400MS/s
Rozdzielczość pionowa 14 bits
Pamięć nieulotna 64M bajtów
Modulacja
Modulacja przebiegu

/

 AM, FM, PM, FSK,  Sweep,
and Burst

/

 AM, FM, PM, FSK,  Sweep,
and Burst		 AM, FM, PM, FSK, PWM, Sweep,
and Burst
Częstotliwość modulacji

/

 2mHz to 20.00KHz
(FSK 2mHz – 100KHz)

/

 2mHz to 20.00KHz
(FSK 2mHz – 100KHz)		 2mHz to 20.00KHz
(FSK 1μHz – 100KHz)
Wejście/ Wyjście
Wyświetlacz 4 calowy (480 × 320 pikseli) TFT LCD
Typ external  modulation input external modulation input external trigger input external reference clock input external  modulation input external modulation input external trigger input external reference clock input external modulation input, external trigger input / output,  external reference clock input / output
Interfejs komunikacyjny USB device USB host, USB device,  LAN,RS232(opcjonalnie)
Mechaniczne
Wymiary
(W×H×D)		 235 × 110 × 295 (mm)
Waga (bez opakowania) 3.00 kg
