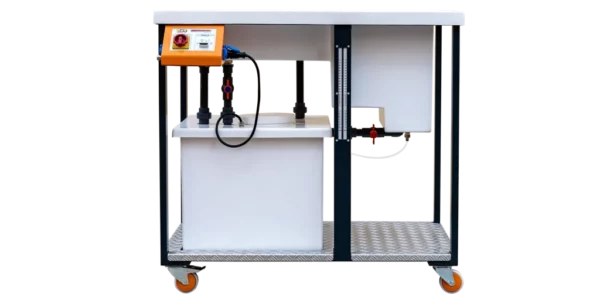

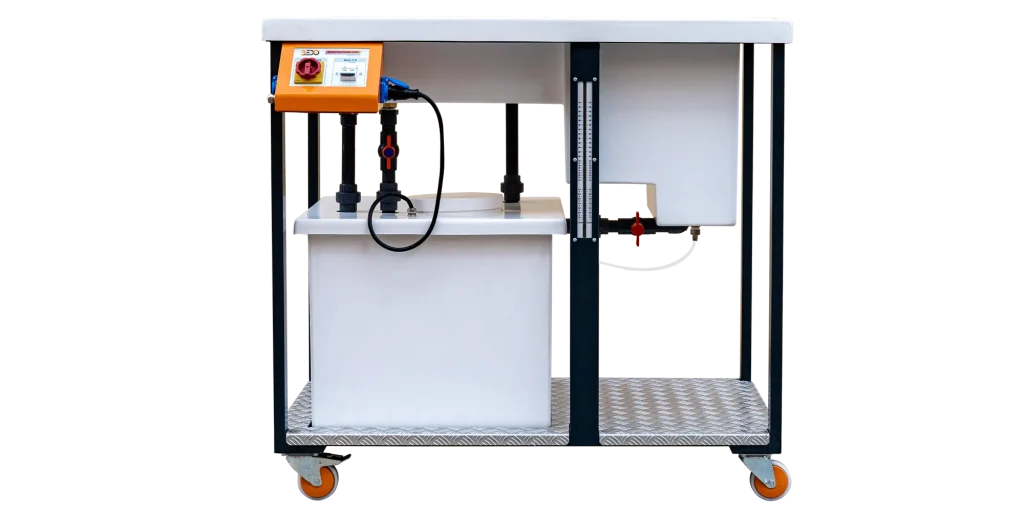

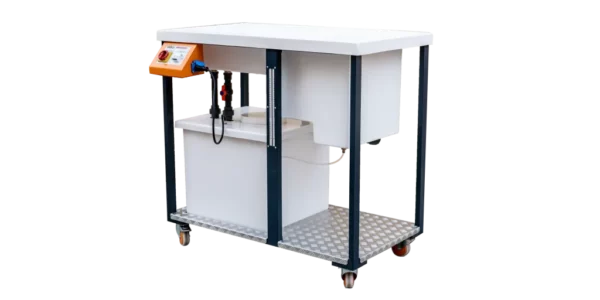

Główne stanowisko hydrauliczne

Specyfikacja – Główne stanowisko hydrauliczne

Dane techniczne

• Wysokość podnoszenia: H = 10 m
• Typ pompy: pompa zatapialna
• Rodzaj cieczy: woda
• Przepływ: Q = 200 litrów/min
• Zbiornik pomiarowy
  • Duży objętościowy zbiornik pomiarowy= 40 L
  • Mały objętościowy zbiornik pomiarowy= 10 L
• Wskaźnik poziomu:
  • Dołączony do zbiornika pomiarowego
• Kolba zlewkowa miarowa 3 litry
• Zasilanie elektryczne: 230V, 50Hz
• Zawory
  • Zawór zasuwowy
  • Zawór kulowy
• Stoper
  • 0 …… 9h 59min 59 sek

Zakres dostawy

• Główna ławka hydrauliczna (fm100)
• Twarda kopia instrukcji obsługi
• Zlewka pomiarowa
• Stopwatch

Opcje

• Zawartość cyfrowa (BI-01)
• Jednostka demonstracyjna zasady Bernoullisa (FM103)
• Pompa odśrodkowa (FM 102)
• Serie & Parallel Configuration of Pumps (FM 103)
• Straty w systemie rurowym (FM 104)
• Przyrząd liczbowy Reynoldsa (FM 105)
• Tarcie rurowe dla przepływu laminarnego / turbulentnego (FM 106)
• Bench-Top Flume (FM 107)
• Open & Closed Channel Training System (FM 108)

Szczegóły techniczne

• Główny układ hydrauliczny działa jako główna jednostka dla jednostek eksperymentalnych mechaniki płynów.
• Jednostka jest zaprojektowana do zasilania innych jednostek eksperymentalnych wodą w obiegu zamkniętym.
• Jednostka ma wiele wylotów wody i została zaprojektowana tak, aby pasowała do wszystkich trenażerów mechaniki płynów. </Jednostka edukacyjna jest przeznaczona do określania objętościowego natężenia przepływu podczas przeprowadzania eksperymentów.
• Natężenie przepływu w jednostkach jest regulowane za pomocą wartości regulacyjnej i może być dokładnie mierzone za pomocą skalibrowanego cylindra stopniowego za pomocą stopera.
• Zamknięty obieg wody składa się z leżącego poniżej zbiornika magazynowego z wydajną pompą zanurzeniową i zbiornika pomiarowego umieszczonego powyżej, w którym gromadzona jest powracająca woda.
• Zbiornik pomiarowy jest stopniowany, dla większych i mniejszych objętościowych natężeń przepływu.
• Kolba cylindra pomiarowego jest używana do bardzo małych objętościowych natężeń przepływu.
• Posiada włącznik / wyłącznik, zawór regulacyjny do sterowania przepływem.
