Opis produktu – HABITAT-1 Obciążenie do paneli słonecznych
Symbol: HABITAT-1
Nazwa: Obciążenie do paneli słonecznych do współpracy z siecią zewnętrzną oraz instalacją odizolowaną od sieci.

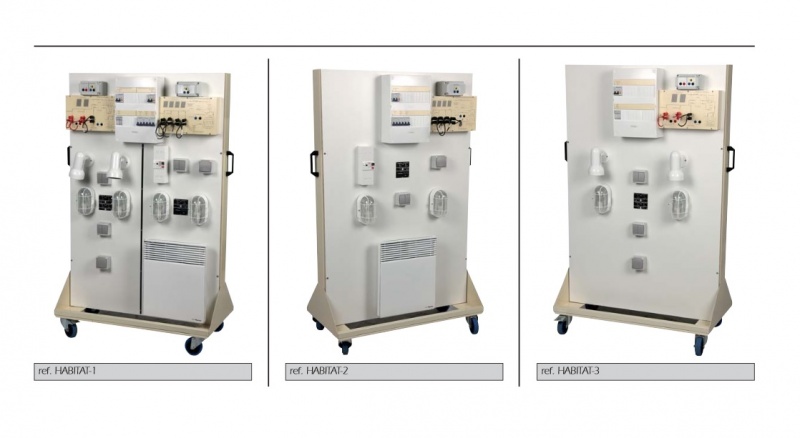

Obciążenie do paneli słonecznych do współpracy z siecią zewnętrzną oraz instalacją odizolowaną od sieci. Obciążenie wykonane w postaci samojezdnej pionowej ramy, która odtwarza odbiorczą instalację elektryczną i umożliwia korzystanie z źródła napięcia (AC + DC) generowanego przez zestaw paneli fotowoltaicznych z rozdzielnią. Na panelu przednim wyeksponowana cała instalacja odbiorcza wraz z komponentami instalacji oraz wyprowadzonymi punktami pomiarowymi prądu i napięcia. Tylna cześć panelu zabezpieczona płytą stanowiąca zabezpieczenie przed bezpośrednim kontaktem z instalacją elektryczną. Całe stanowisko wykonane z elementów metalowych malowanych proszkowo. Na bokach uchwyty ułatwiające przesuwanie stanowiska.
Wymiary nie większe niż: 1000 x 500 x wysokość 1600mm
Rama dostarczana w komplecie jest w pełni okablowana i gotowa do pracy, z bezpiecznymi przewodami do urządzeń pomiarowych oraz z płytą CD z technicznymi danymi oraz schematem okablowania.
OBCIĄŻENIE DLA INSTALACJI ODIZOLOWANEJ
Ta część zawiera standardowe urządzenia ze znormalizowanym zabezpieczeniem opisanym poniżej dostępne różne obciążenia:
- 1 wyłącznik różnicowoprądowy 16A/30mA
- 1 dwubiegunowy uchwyt z wkładkami bezpiecznikowymi gPV 10×38 1000V
- 2 energooszczędne lampy 24V DC z wyłącznikami
- 2 lampy 230VAC z wyłącznikami
- 1 gniazdo 230VAC 50Hz 2P+E
- 1 symulujący moduł z bezpiecznymi zaciskami do pomiarów I oraz U w różnych obwodach. Wyprowadzone przewody do pomiaru prądu za pomocą miernika cęgowego. Moduł z nadrukowanymi schematami oraz opisami w języku polskim
OBCIĄŻENIE DO PRACY Z ZEWNĘTRZNĄ Z SIECIĄ ELEKTRYCZNĄ
Ta część zawiera standardowe urządzenie ze znormalizowanym zabezpieczeniem przy różnych obciążeniach .
- 1 wyłącznik 500mA
- 1 wyłącznik różnicowoprądowy 16A/30mA
- 3 wyłączniki magnetoelektryczne
- 2 lampy 100W-230VAC z wyłącznikami
- 1 grzejnik elektryczny 500W
- 1 gniazdo 230VAC 50Hz 2P+E
- 1 symulujący moduł z bezpiecznymi zaciskami do pomiarów I oraz U w różnych obwodach. Wyprowadzone przewody do pomiaru prądu za pomocą miernika cęgowego. Moduł z nadrukowanymi schematami oraz opisami w języku polskim
System obciążenia kompatybilny ze stanowiskiem badawczym paneli fotowoltaicznych. Schemat połączeń instalacji obciążającej.
Nadruki na stanowisku wykonane w języku polskim, grawer odporny na ścieranie.
deklaracja CE wraz z ofertą.
