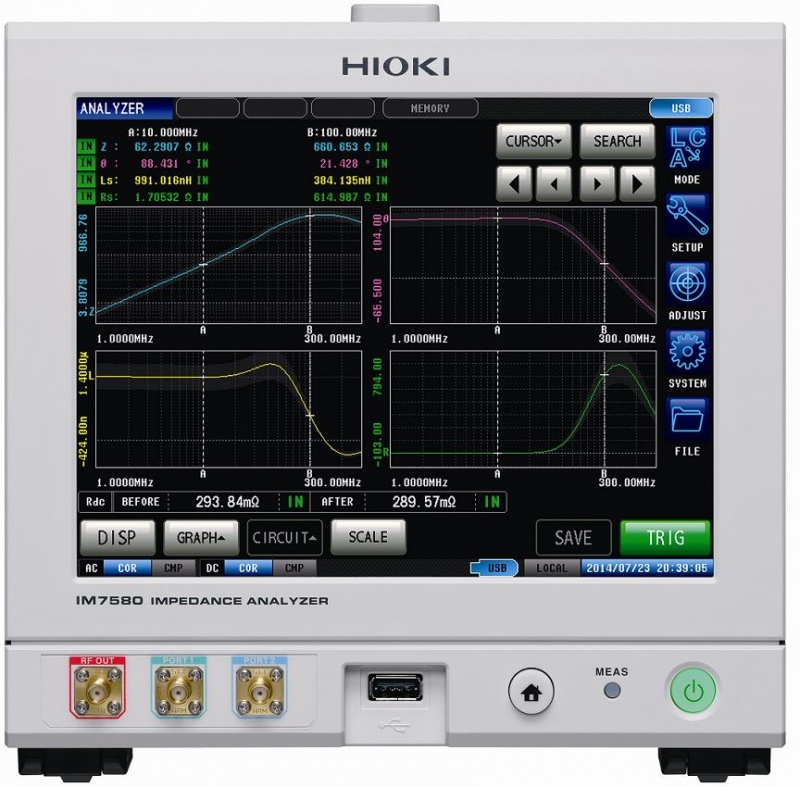

HIOKI IM7580 Analizator impedancji

Opis produktu – HIOKI IM7580 Analizator impedancji

IM7580 Analizator impedancji – Nowość!

Pomiar bardzo szybki i stabilny (duża powtarzalność wyników)

• Pasmo pomiaru od 1 MHz do 300 MHz
• Wartości rozdzielczości ustawiania częstotliwości pomiarowej:
  • od 1,0000 MHz do 9,9999 MHz: skok 100 Hz
  • od 10,000 MHz do 99,999 MHz: skok 1 kHz
  • od 100,00 MHz do 300,00 MHz: skok 10 kHz
• dokładność ustawiania: ±0,01% ustawienia lub lepiej
• Cztery szybkości pomiaru:
  • w trybie szybkim (FAST): co 0,5 ms
  • w trybie średniej prądkości (MED): co 0,9 ms
  • w pierwszym trybie wolnym (SLOW1): co 2,1 ms
  • w drugim trybie wolnym (SLOW2): co 3,7 ms
• Funkcja uśredniania: wybór liczby uśrednień od 1 do 256 (ze skokiem = 1)
• Dokładność pomiaru: ±0,72% w.w. (podstawowa)
• Zakres pomiaru: od 100 mΩ do 5 kΩ
• Sygnał pomiarowy:
  • Napięcie: od 4 mV do 1,001 mV
  • Prąd: od 0,09 mA do 20,02 mA
  • Moc: -40,0 dBm do 7,0 dBm
  • moc, napięcie i prąd konfigurowane przez użytkownika
• Pomiar i obliczanie 14 parametrów, a w tym: |Z|, |Y|, θ, Rp, Rs, G, X, B, Cp, Cs, Lp, Ls, D (tgδ), Q
• Impedacja wyjściowa: 50 Ω (przy 10 MHz)
• Tryby pomiarowe:
  • tryb LCR: pomiar z użyciem jednego zestawu warunków pomiaru
  • tryb analizatora: przemiatanie pomiaru i analiza w układzue zastępczym (16 warunków)
  • tryb pomiaru ciągłego; pomiar ciągły z użyciem warunków pomiaru zapisanych wcześniej
• Tryb LCR:
  • pomiar BIN z podziałem na 10 kategorii dla 4 parametrów pomiarowych
  • pomiar z komparatorem: ocena Hi, IN i Lo dla 4 parmetrów pomiarowych
  • funkcja monitora: zakres monitorowanego napięcia: od 0,0 mV do 1000,0 mV, zakres monitorowania prądu: od 0,000 mA do 20,00 mA
  • funkcja Zoom: powiększanie obrazu wartości pomiarowych
• Tryb analizatora
  • pomiar:
• Pomiar z przemiataniem
  • Maksymalnie 801 punktów z opóźnieniem punktu konfigurowanym przez użytkownika
  • Przemiatanie normalne: pomiar w maksymalnie 801 punktach
  • Przemiatanie segmentowe: maksymalnie 60 segmentów (przy w sumie 801 punktach)
• Pomiar odstępu czasowego (interwału)
  • Zakres ustawiania odstęp czasowego: od 0,00000 s do maks, 1000,00, 801 punktów
  • funkcje:
  • Analiza w układzie zastępczym: 5 modeli układów (do wyboru)
  • Funkcja kursora: automatyczne wyszukiwanie wartości maksymalnej i minimalnej, wartości docelowej, wartości maksimum i minimum lokalnego
  • Funkcja komparatora: ocena obszaru i wartości szczytowej
  • – wyświetlanie:
  • Lista, wykres, XY, wyniki oceny
  • Skalowanie: liniowe lub logarytmiczne
• Tryb pomiaru ciąglego:
  • pomiar ciągły z użyciem maksymalnie 46 kombinacji następujących warunków pomiaru: 30 warunków w trybie LCR i 16 w trybie analizatora
• Blokada przycisków (pełna, konfigurowana)
• Konfigurowanie sygnału dźwiękowego wykorzystywanego do sygnalizacji wyników oceny komparatora. 14 typów sygnałów. Regulacja głośności: 3 ustawienia.
• Funkcje sprawdzania kontaktu (z obiektem pomiarowym):
  • DCR (pomiar rezystancji sygnałem stałym)
• Kontakt jest sprawdzany przed i po pomiarze. Funkcja ta jest szczególnie przydatna przy sprawdzaniu kontaktu podzespołów indukcyjnych o małej rezystancji DC takich jak, elektromagnesy, rdzenie ferrytowe, dławiki itp. Oceny dokonuje się, bazując na wartościach granicznych dolnej i górnej, ustawionych poprzez użytkownika
  • Hi-Z reject (tłumienie dużych impedancji)
• Ocena stanu kontaktu na podstawie wyników pomiarów. Gdy wynik pomiaru impedacji jest większy od wartości ustawionej przez użytkownika, to jest generowany sygnał błędu kontaktu wyprowadzenia pomiarowego (zakres ustawiania od 1 do 10 kΩ)
  • ocena przebiegu (wykrywanie drgań styku) – Sprawdzanie, czy w trakcie pomiaru istnieje kontakt między testowanym podzespołem a wyprowadzeniami pomiarowymi. Gdy fluktuacje wartości skutecznej (RMS) przekroczy zakres ustawiony przez użytkownika, to jest generowany sygnał błędu. Jako wartość odniesienia jest pobrany na początku przebieg wartości skutecznej. Zakres ustawiania: od 0,01% do 100,0% wartości odniesienia. Jest wyświetlany komunikat błędu lub wyprowadzany przez EXT I/O sygnał błędu.
• Funkcja kompensacji
• Zestaw procedur kalibracyjnych optymalizujący stan pomiarowy analizatora:
  • Kalibracja przy zwarciu, rozwarciu i obciążeniu wyprowadzeń pomiarowych, od IM7580 do powierzchni odniesienia (wyprowadzenia głowicy pomiarowej lub wyprowadzania dołączenia próbki)
  • Kompensacja długości połączeń elektrycznych między powierzchnią odniesienia a powierzchnią dołączenia próbki pomiarowej
• wprowadzających przesunięcie fazy
  • Kompensacja przy rozwarciu i zwarciu eliminująca błąd wprowadzany między powierzchnią odniesienia kalibracji a powierzchnią dołączenia próbki (włącznie z głowicą, przewodami pomiarowymi itd.)
• Funkcja wygrzewania: przyrząd wyświetla komunikat informujący o zakończeniu wygrzewania po 60 minutach od włączenia przyrządu
• Pamięć:
  • pojemność pamięci wyników pomiaru: 32000 wyników (w trybie LCR), 100 przemiatań (w trybie analizatora)
  • pamięć nastaw płyty czołowej: warunki pomiaru: 30 zestawów dla trybu LCR, 16 zestawów w trybie analizatora, tylko wartości kompensacji: 30 zestawów dla trybu LCR
• Wyzwalanie:
  • wyzwalanie wewnętrzne i zewnętrzne (EXT I/O, interfejs, ręczne) wybierane przez użytkownika
  • opóźnienie wyzwalania: od 0 do 9 s
  • wyjście wyzwalania synchronizowanego: czas oczekiwania na ustablizowanie: od 0 do 9 s
  • czas opóźnienia sygnału INDEX: od 0 do 0,1 s
  • typy wyzwalania: sekwencyjne, powtarzane, skokowe (tylko w trybie analizatora)
• Interfejsy: Handler, USB, LAN, GP-IB (opcjonalny), RS-232C (opcjonalny), pamięć USB
• Wyświetlanie:
  • ekran kolorowy TFT o przekątnej 8,4", z panelem dotykowym
  • wybór liczby wyświetlanych cyfr: 3, 4, 5 lub 6
  • ustawienia wyświetlania: włączenie/wyłączenie obrazu, regulacja jaskrawości podświetlenia, wybór koloru tła (białe lub czarne), przełączanie kolorów parametrów
• Interfejs EXT I/O:
  • wyprowadzanie sygnału wyzwalania
  • doprowadzanie sygnału resetowania wyników oceny komparatora
  • wyprowadzanie sygnału zakończenia pomiaru (impulsowego lub zatrzymania (hold), ustawianie opóźnienia wyjściowego sygnału wyników oceny w stosunku do wyprowadzenia sygnału zakończenia pomiaru
  • analogowy sygnał pomiarowy: gdy używa się wyprowadzania synchronizowanego wyzwalaniem, to można zapewnić, aby sygnał analogowy był tylko wtedy wyprowadzany, gdy sygnał pomiarowy został wyłączony; wyjście synchronizacji wyzwalaniem: sygnał pomiarowy jest doprowadzany do próbki tylko w trakcie pomiaru
• Zasilanie: od 100 do 240 V AC (50/60 Hz), 70 VA
• Normy: Bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna: EN61326, EN 61000
• Zakres temperatur pracy: od 0 do 40 °C
• Wymiary, masa: ok. 215 x 200 x 268 [mm], ok. 6,5 kg
• Akcesoria (w komplecie fabrycznym): przewód połączeniowy (1 szt. długość 1 m dla IM7580 lub 2 m dla IM7580-02), przewód zasilający (1 szt.), instrukcja obsługi (1 szt.), CD z programem użytkowym LCR (instrukcja obsługi interfejsów) (1 szt.)

Uwagi:

1.  IM7580 nie jest dostarczany z głowicami pomiarowymi ani sondami. do pomiarów za pomocą IM7580 jest niezbędna głowica pomiarowa zaprojektowana specjalnie do użycia z tym przyrządem. W celu uzyskania informacji kontaktować się z dystrybutorem HIOKI (Labimed Elctronics)
2. 2Darmowe oprogramowanie do obliczania dokładności bazujące na wprowadzanych przez użytkownika warunkach pomiaru i wynikach pomiaru można pobrać ze strony internetowej HIOKI (www.hioki.com)
