Opis produktu – HIOKI PW3337 Laboratoryjny miernik mocy AC/DC

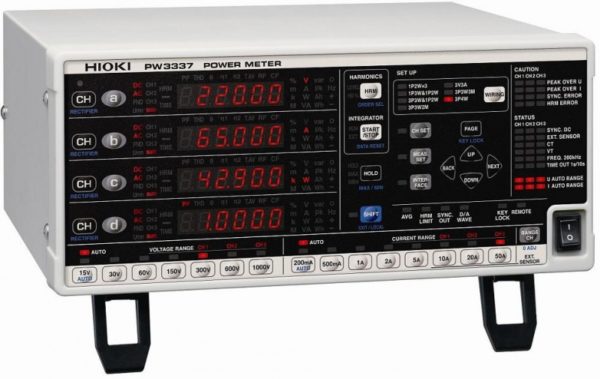

PW3337 – laboratoryjny miernik mocy AC/DC
- Wysoka dokładność pomiaru: 0,15% (napięcia, prądu i mocy)
- Po 3 kanały pomiarowe napięcia i prądu
- Pomiar napięć AC/DC do 1000 V i prądów do 65 A metodą bezpośrednią
- Pomiar prądu dwoma metodami (do wyboru): metodą pośrednią i bezpośrednią
- Pomiar w układach: 1P2W, 1P3W, 3P3W, 3P3W2M, 3V3A, 3P3W2M, 3P3W2M, 3P4W
- Mierzone parametry: napięcie, prąd, moc czynna, moc pozorna, moc bierna, współczynnik mocy, kąt fazowy, częstotliwość, całka prądu, całka mocy czynnej, całka czasu, wartość szczytowa przebiegu, wydajność, współczynnik szczytu, prąd uśredniony w czasie, moc czynna uśredniona w czasie, współczynnik tętnień, harmoniczne, przebieg sygnału podstawowego
- Podzakresy pomiarowe napięcia: 15/30/60/150/300/600/1000 V AC/DC
- Efektywny zakres pomiarowy napięcia: od 1% do 130% danego podzakresu, do 1000 V
- Efektywne, maksymalne napięcie szczytowe (współczynnik szczytu): do ±600% danego podzakresu, ±1500 V szczytowe (równoważne współczynnikowi szczytu = 6)
- Podzakresy pomiarowe prądu: 0,2/0,5/1/2/5/10/20/50 A
- Efektywny zakres pomiarowy prądu: od 1% do 130% danego podzakresu, do 65 A
- Rezystancja wejściowa: przy pomiarze napięcia: 2 MΩ, przy pomiarze prądu: < 1 mΩ
- Dokładność pomiaru mocy czynnej (50 Hz/60 Hz): ±0,1% w.w. ±0,05% w.p.
- Dokładność pomiaru mocy czynnej (DC): ±0,1% w.w. ±0,1% w.p.
- Pasmo pomiaru: DC, od 0,1 Hz do 100 kHz
- Efekt współczynnika mocy: ±0,1%
- Moduł (wyjście) przetwornika a/c (wersje -02, -03): próbkowanie cyfrowe, 16 bitów, 700 kHz, 16 kanałów, przełączanie między wyprowadzaniem poziomu a wyprowadzaniem przebiegu
- Wejścia cęgowych czujników prądowych: standard we wszystkich wersjach, przed pomiarem użytkownik musi ustawić wartość przekładni (CT), bazując na parametrach znamionowych użytego czujnika cęgowego) – zakres pomiaru: do 5000 A (przy użyciu cęgów elastycznych CT9667)
- Analiza harmonicznych (standard we wszystkich wersjach), zakres analizy: od 0. do 50. rzędu (przy pomiarze 50Hz/60 Hz)
- Wbudowane interfejsy: – LAN i RS-232C – standardowo we wszystkich wersjach, – GPIB – tylko w wersjach -01, -03
- Zasilanie: od 100 do 240 V AC, 50/60 Hz, 50 VA
- Wymiary: ok. 305 x 132 x 256 [mm]
- Masa: 6 kg
- Akcesoria: zasilający przewód sieciowy, instrukcja obsługi
- Wykonania: PW3337 (wykonanie podstawowe), PW3337-01 (z GPIB), PW3337-02 (z wyjściem przetwornika c/a), PW3337-03 (z GPIB i wyjściem przetwornika c/a)
- Uwaga: jest też dostępna też wersja dwukanałowa PW3336
