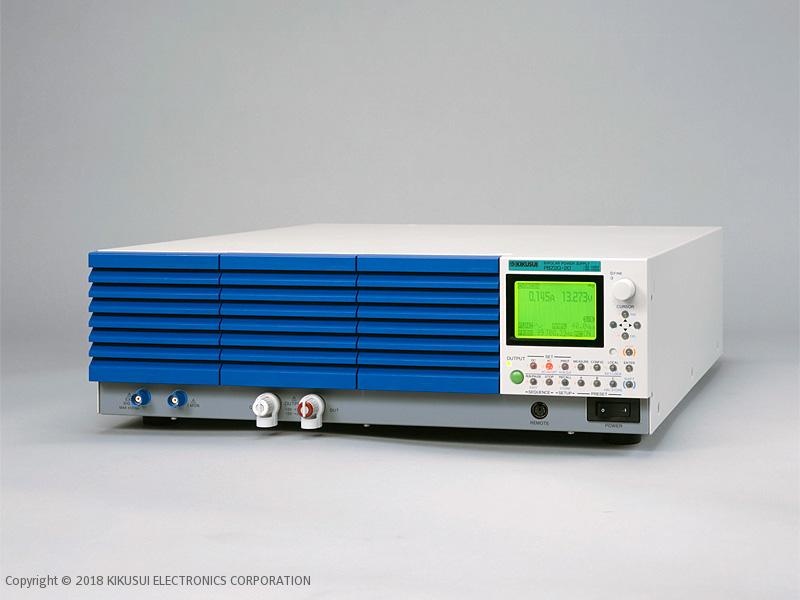

Name: Inteligentny zasilacz bipolarny DC - KIKUSUI seria PBZ
Brand: Kikusui

Seria PBZ to dwubiegunowe regulowane źródło prądu stałego, które może w sposób ciągły zmieniać zarówno biegunowość + i – przechodzącą przez 0 bez zmiany zacisku wyjściowego.

Przyjmując system “Switching + Linear”, PBZ może realizować zarówno drastyczną redukcję wagi, jak i pracę z wysoką prędkością i niskim poziomem szumu. Ponieważ operacja obejmuje 4 kwadranty, energia może być zarówno dostarczana(źródło) oraz pochłaniana. PBZ może również sterować urządzeniami indukcyjnymi lub pojemnościowymi. Urządzenie wyposaża również funkcję generatora sygnału, która umożliwia tworzenie przebiegu i sekwencji. PBZ może również zsynchronizować działanie, które jest wymagane do testowania zmian napięcia, a także może być rozszerzony do zastosowań dla dużych prądów poprzez pracę równoległą master-slave.

Małe tętnienia i szum (w trybie CV)
Dla tętnienia 2mVrms, szum 20mVp-p (PBZ20-20)*PBZ40-10 :tętnienia 4 mVrms, szum 20 mVp-p
*PBZ60-6.7 :tętnienia 4 mVrms, szum 30 mVp-p
*PBZ80-5 :tętnienia 4 mVrms, szum 30 mVp-p

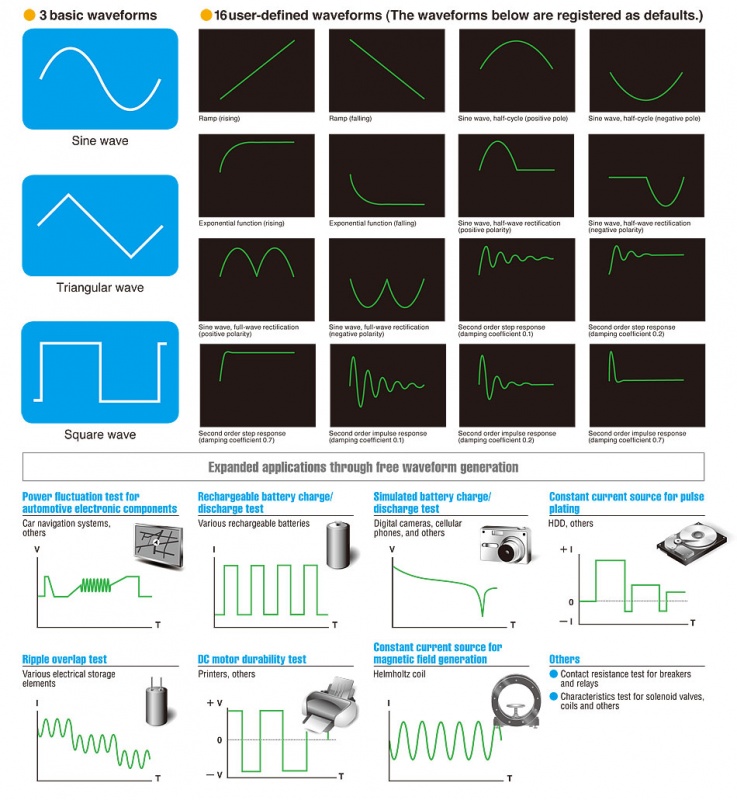

Funkcja generacji przebiegów
Oprócz podstawowych przebiegów sinusoidalnych, kwadratowych i trójkątnych seria PBZ jest wyposażona w zdefiniowaną przez użytkownika funkcję generowania przebiegów, która może zarejestrować do 16 przebiegów. Pozwala to na ustawienie amplitudy, częstotliwości, fazy początkowej, zakresu częstotliwości, fali prostokątnej w zależności od potrzeb.
16 zdefiniowanych przez użytkownika przebiegów można dowolnie edytować, a oryginalne utworzone i edytowane przebiegi można rejestrować i łatwo przywoływać do użytku. Funkcja sekwencji pozwala ustawić każdy kształt fali jako pojedynczy krok, a maksymalnie 1600 kroków można ustawić w 16 programach.?
Funkcja sekwencji
Podstawowe przebiegi sinusoidalne, trójkątne i kwadratowe, jak również 16 przebiegów zdefiniowanych przez użytkownika, mogą być ustawione jako krok sekwencji, co pozwala na łatwe tworzenie złożonych sekwencji. Sekwencje składają się z 1024 kroków. Ta kombinacja kroków tworzy program, a 1024 kroki można przydzielić i ustawić w maksymalnie 16 programach. Podczas wykonywania sekwencji, oprócz wykonywania jednego programu, funkcja skryptu pozwala również na łączenie i wykonywanie wielu programów w razie potrzeby. Skrypt jest funkcją, która określa sekwencję i liczbę powtórzeń dla ustawionych programów.
W jednym skrypcie można ustawić maksymalnie 50 linii. 1 skrypt można ustawić dla każdego trybu CV oraz CC.
Jak pokazano na rysunku, gdy Pogram 1 używa 8 kroków, 1024 – 8 = 1016, pozostałe 1016 kroków można przypisać do pozostałych 15 programów.

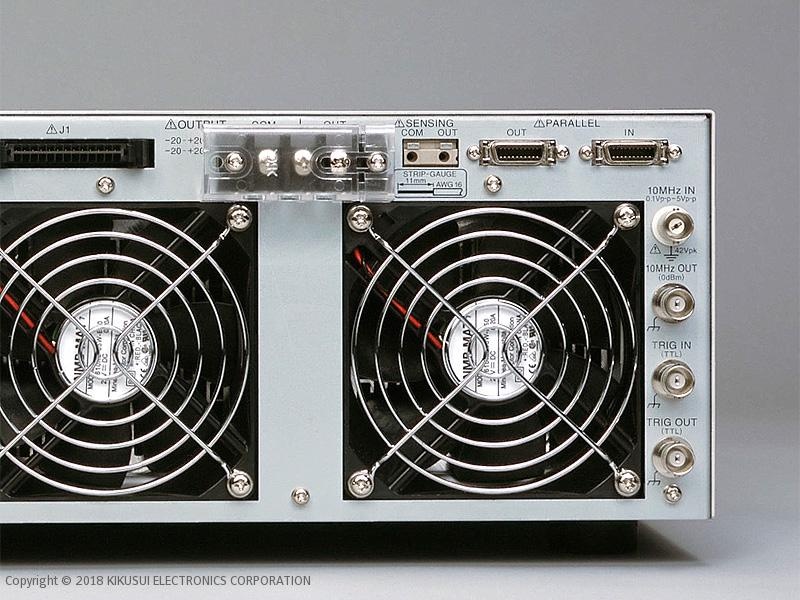

Zsynchronizowana funkcja działania
Ta funkcja synchronizuje moc wyjściową, gdy sekwencja jest wykonywana przy użyciu wielu PBZ. Zapobiega to wystąpieniu odchyleń w czasie, nawet gdy wykonywana jest długa sekwencja.*Opóźnienie do 1μs występuje na starcie
Funkcja działania równoległego
Ta funkcja rozszerza prąd wyjściowy. Umożliwia równoległe połączenie wielu urządzeń zgodnie z wymaganym prądem. Dzięki dwóm standardowym jednostkom tego samego modelu i opcjonalnemu zestawowi do obsługi równoległej użytkownik może z łatwością ukończyć konfigurację. Aczkolwiek do 5 jednostek może być obsługiwanych równolegle, jeśli zostaną użyte 3 lub więcej jednostek, skontaktuj się z nami.
Tryb unipolarny
Jest to funkcja unikalna dla tego produktu. Z racji tego, że napięcie jest unipolarne, funkcja ta nazywa się „trybem unipolarnym”. Z jednobiegunową mocą, chociaż prąd płynie w jednym kierunku, w trybie jednobiegunowym nadal możliwe jest zasilanie w obu kierunkach. Jak pokazano na rysunkach, na wykresie z prostopadłą osią napięcia (pionową) i prądową (poziomą), działanie jest możliwe w ćwiartkach kwadrantów 1 i 2(2 kwadranty). W trybie bipolarnym istnieją obszary ograniczenia mocy ( PBZ20-20: 100W, PBZ40-10: 180W, PBZ60-6.7/PBZ80-5: 200W) w 2 i 4 kwadrancie. Jednak w trybie jednobiegunowym działanie jest możliwe na pełnym obszarze 2 ćwiartek.
Sterowanie za pomocą przeglądarki (model ”z LAN”)
Interfejs LAN dotyczy LXI (LAN eXtensions for instrumentation)* Jeśli ten interfejs jest używany, możliwe jest sterowanie i monitorowanie zasilania z przeglądarki. *Trwa wdrażanie PBZ60-6.7 oraz PBZ80-5.
Inne
- Tryb wyboru CV/CC
- Funkcja pamięci
- Funkcje ochronne (przepięcie / przetężenie / przegrzanie / ograniczenie mocy)
- Dokładne ustawienie
- Blokada klawiatury
- Teledetekcja
- Monitor napięcia/prądu wyjściowego
- Zewnętrzne sterowanie napięciem/rezystancją
- Wejście sygnału zewnętrznego
- Wyjście stanu sygnału
System rack (serii PBZ SR/BP)Seria PBZ SR/BP to seria dwubiegunowych stabilizowanych zasilaczy prądu stałego o dużej mocy. Seria PBZ SR/BP została zaprojektowana w oparciu o inteligentny zasilacz impulsowy PBZ z serii Bipolar, który obsługuje duże prądy (do +-200A) i jest montowany w ekskluzywnym systemie rack (Smart Rack). Działanie 4-kwadrantowe umożliwia zasilanie (źródło) lub pochłanianie i nadaje się do napędzania obciążeń indukcyjnych lub pojemnościowych. Ponadto seria PBZ SR/BP jest wyposażona w LAN, USB, GPIB i RS232C jako standardowe interfejsy komunikacyjne.

Model	Specyfikacja
PBZ20-20A	±0 do 20V / ±0 do 20A, wyjście prądowe wartości szczytowej (6x wartość znamionowa)
PBZ20-20	±0 do 20V / ±0 do 20A
PBZ20-20 z LAN	±0 do 20V / ±0 do 20A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ40-10	±0 do 40V / ±0 do 10A
PBZ40-10 z LAN	±0 do 40V / ±0 do 10A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ60-6.7	±0 do 60V / ±0 do 6.7A
PBZ60-6.7 z LAN	±0 do 60V / ±0 do 6.7A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ80-5	±0 do 80V / ±0 do 5A
PBZ80-5 z LAN	±0 do 80V / ±0 do 5A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ20-60 SR	±0 do 20V / ±0 do 60A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ20-80 SR	±0 do 20V / ±0 do 80A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ20-100 SR	±0 do 20V / ±0 do 100A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ40-30 SR	±0 do 40V / ±0 do 30A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ40-40 SR	±0 do 40V / ±0 do 40A, Wyposażony w interfejs LAN (zgodność LXI) Manual…
PBZ40-50 SR	±0 do 40V / ±0 do 50A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ60-20.1 SR	±0 do 60V / ±0 do 20.1A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ60-26.8 SR	±0 do 60V / ±0 do 26.8A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ80-15 SR	±0 do 80V / ±0 do 15A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ60-33.5 SR	±0 do 60V / ±0 do 33.5A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ80-20 SR	±0 do 80V / ±0 do 20A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ80-25 SR	±0 do 80V / ±0 do 25A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ20-120 BP	±0 do 20V / ±0 do 120A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ20-140 BP	±0 do 20V / ±0 do 140A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ20-160 BP	±0 do 20V / ±0 do 160A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ20-180 BP	±0 do 20V / ±0 do 180A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ20-200 BP	±0 do 20V / ±0 do 200A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ40-60 BP	±0 do 40V / ±0 do 60A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ40-70 BP	±0 do 40V / ±0 do 70A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ40-80 BP	±0 do 40V / ±0 do 80A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ40-90 BP	±0 do 40V / ±0 do 90A, Wyposażony w interfejs LAN (zgodność LXI)
PBZ40-100 BP	±0 do 40V / ±0 do 100A, Wyposażony w interfejs LAN (zgodność LXI)
