Name: Jednostka pętli recyklingu
Brand: Bedo

Jednostka Recycle Loops została zaprojektowana w celu jasnego zademonstrowania, zarówno wizualnie, jak i eksperymentalnie, czym jest recykling oraz umożliwienia przeprowadzenia bilansów masy i energii w warunkach stanu ustalonego i nieustalonego.

Dane techniczne

Czujnik przepływomierza turbinowego
- Zakres 0. 5 … 5 L/min
Czujnik temperatury termopara typu k
- Zakres 0 … 100 stopni C
Pojemność naczynia
- 3 litry

Zakres dostawy

Recycle Loops Unit (HT – 022)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI-01)

Wymagane do działania

Laboratoryjny komputer PC

Szczegóły techniczne

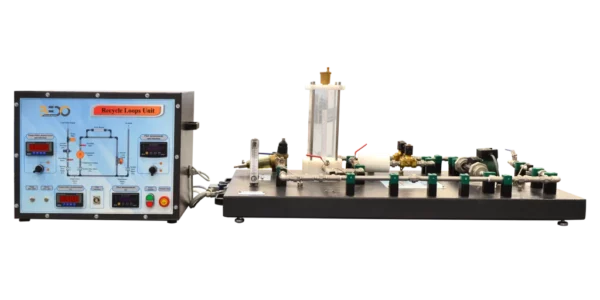

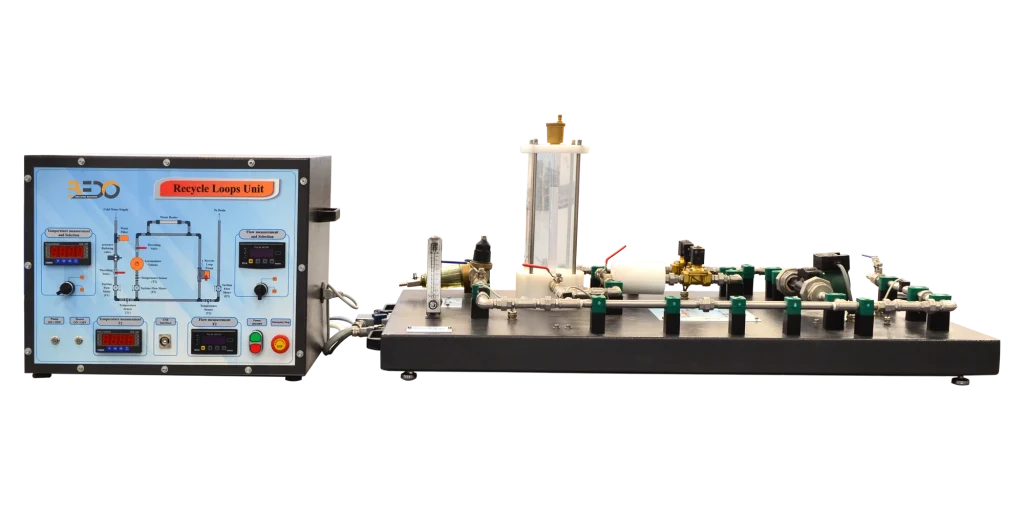

Urządzenie Recycle Loops zostało zaprojektowane tak, aby jasno zademonstrować, zarówno wizualnie, jak i eksperymentalnie, czym jest recykling oraz aby umożliwić wykonanie bilansów masy i energii w warunkach stanu ustalonego i nieustalonego.
Urządzenie stołowe składające się z formowanego próżniowo cokołu z tworzywa ABS ze zintegrowaną elektryczną jednostką sterującą, na której zamontowana jest rura przelotowa z pętlą recyrkulacyjną, która zawiera pompę obiegową i grzałkę.
Regulator ciśnienia z filtrem na wlocie do urządzenia minimalizuje wpływ wahań ciśnienia zasilania zimną wodą.
Woda w pętli recyrkulacji jest podgrzewana przez grzałkę elektryczną o mocy 2 kW z zabezpieczeniem przed przegrzaniem.
Przepływ w pętli można zmieniać w zakresie od 0 (brak recyrkulacji) do 3 l/min. Przepływ wody można zmieniać w zakresie od 0 do 1,5 l/min
Temperatury na wejściu do systemu, na wyjściu z systemu i wewnątrz pętli recyrkulacji są mierzone za pomocą termopar typu K. Natężenia przepływu w odpowiednich miejscach są mierzone za pomocą czujników przepływu typu turbinowego. Zbiornik z samouszczelniającą się armaturą umożliwia zmianę objętości pętli. Urządzenie składa się z rury przelotowej transportującej wodę ze źródła zimnej wody do odpowiedniego odpływu z pętlą rurociągów połączonych pomiędzy przyłączami zasilania i odpływu. Grzałka może być włączana lub wyłączana w celu generowania zmian krokowych podczas badania odpowiedzi przejściowych pętli recyrkulacji.
Para samouszczelniających się łączników umożliwia podłączenie krótkiego odcinka rury lub zbiornika szeregowo z pętlą recyrkulacji w celu zmiany objętości pętli i zademonstrowania wpływu czasu przebywania. Układ ten pozwala również na szeregowe połączenie różnych długości elastycznych rurek z pętlą, jeśli jest to wymagane do stworzenia dalszych zmian czasu przebywania.
Temperatury wody na wlocie, wylocie i wewnątrz pętli recyrkulacyjnej są mierzone za pomocą termopar typu K. Natężenia przepływu wody w odpowiednich miejscach są mierzone za pomocą miniaturowych czujników przepływu typu turbinowego. Czujniki przepływu znajdują się zarówno na wylocie, jak i na wlocie, aby pokazać, że te dwa natężenia przepływu są zawsze równe (prosta zasada, która często jest myląca, gdy woda przepływa przez pętlę recyrkulacyjną).
Wszystkie zasilacze, obwody kondycjonowania sygnału itp. znajdują się wewnątrz formowanego wspornika ABS i zintegrowanej jednostki sterującej z odpowiednimi urządzeniami zabezpieczającymi prąd i wyłącznikiem różnicowoprądowym dla ochrony operatora.
Odczyty z czujników są wyświetlane na cyfrowym mierniku z przełącznikiem wyboru, a wszystkie odpowiednie sygnały są kierowane do portu I/O w celu podłączenia do komputera PC za pomocą opcjonalnego urządzenia interfejsu dołączonego do pakietu oprogramowania edukacyjnego.

Eksperymenty

Bilans masy w stanie ustalonym
Bilans ciepła w stanie ustalonym
Bilans ciepła w stanie nieustalonym
Równanie energii przepływu ustalonego
Szybkość reakcji
