Aparatura kontrolno-pomiarowa.
Dystrybucja, serwis, kalibracja
Jednostka szkoleniowa ochrony i sterowania kotłem parowym
Jednostka szkoleniowa ochrony i sterowania kotłem parowym

Jednostka szkoleniowa ochrony i sterowania kotłem parowym

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (SM104)

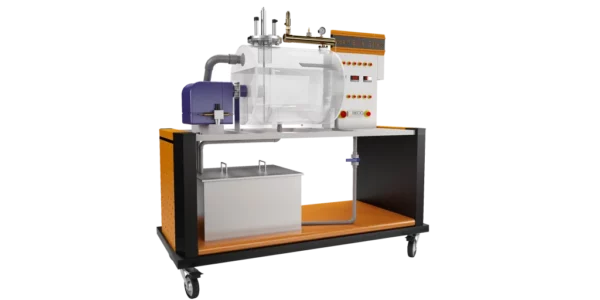

Opis produktu – Jednostka szkoleniowa ochrony i sterowania kotłem parowym

Samodzielna jednostka edukacyjna zaprojektowana w celu odtworzenia funkcjonalności kotła parowego. Jego głównym celem jest zapewnienie kompleksowej demonstracji zasad działania i zachowania łańcucha bezpieczeństwa zgodnie z przepisami prawa. Ten zaawansowany trenażer oferuje realistyczną reprezentację kotła parowego, umożliwiając uczestnikom szkolenia dogłębne zrozumienie jego skomplikowanego działania. Symulując różne scenariusze, trener skutecznie pokazuje, jak działa łańcuch bezpieczeństwa i reaguje zgodnie z obowiązującymi wymogami prawnymi. Uczestnicy szkolenia mogą na własne oczy zobaczyć kluczową interakcję między mechanizmami bezpieczeństwa a wytycznymi regulacyjnymi, co sprzyja solidnemu zrozumieniu wydajności kotłów w różnych warunkach.

Dane techniczne

  • Pojemność bojlera: 120L
  • Pojemność zbiornika zasilającego: 160L
  • Pompa
    • Zużycie energii: 30…80W
    • Max. Natężenie przepływu: 69L/min
    • Max. Wysokość podnoszenia: 5m
  • Przełącznik ciśnienia: 0,5…7bar
  • Ogranicznik ciśnienia: 0,5…7bar
  • Zawór bezpieczeństwa: 7bar
  • Zakresy pomiarowe
    • Ciśnienie: 0…7bar
    • Poziom: 0…100%

Zakres dostawy

  • Steam Boiler Protection & Control Training Unit (SM104)
  • BEDO Software
  • Hard copy user manual

Opcje

Szczegóły techniczne

  • Trener bezpieczeństwa i kontroli kotłów parowych oferuje szereg imponujących funkcji ułatwiających wciągającą i pouczającą naukę.

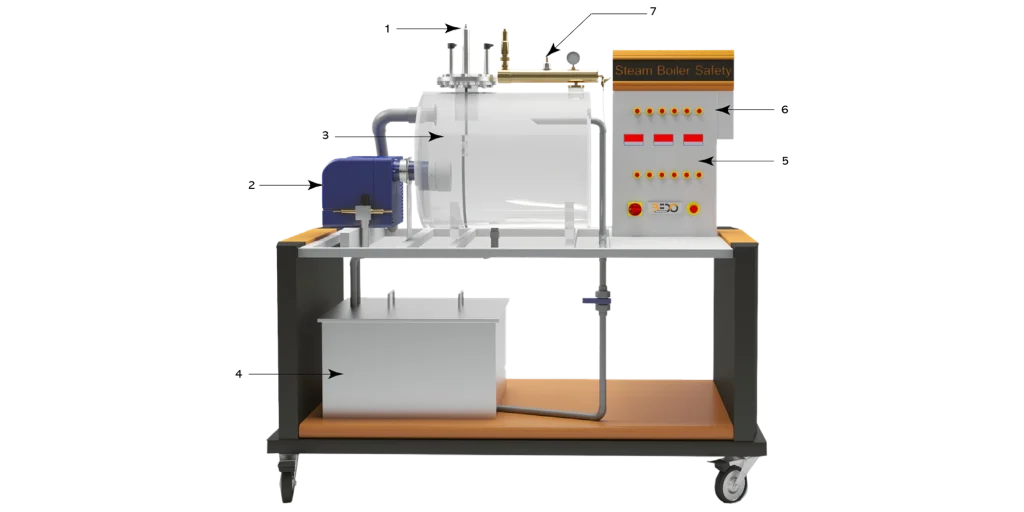

  • Trener posiada zamknięty obieg wody składający się ze zbiornika zasilającego, pompy i przezroczystego modelu kotła parowego z palnikiem.
  • Ustawienie to pozwala uczestnikom szkolenia obserwować wewnętrzne działanie systemu kotła z jasnością i precyzją.
  • Kocioł parowy jest wyposażony w komponenty klasy przemysłowej, które aktywnie monitorują i regulują kluczowe parametry, takie jak poziom wody i ciśnienie.
  • Komponenty te, znane ze swojego praktycznego znaczenia, umożliwiają stażystom zdobycie praktycznego doświadczenia z rzeczywistymi systemami powszechnie spotykanymi w warunkach przemysłowych.
  • Łańcuch bezpieczeństwa odpowiedzialny za zapewnienie bezpiecznej pracy palników jest w pełni funkcjonalny. </Oznacza to, że uczestnicy szkolenia mogą być świadkami działania mechanizmów bezpieczeństwa, co zwiększa ich zrozumienie, w jaki sposób system reaguje na potencjalne zagrożenia lub awarie.
  • Trener wykracza poza podstawową funkcjonalność, symulując działanie palnika, zapewniając realistyczne odwzorowanie jego działania.
  • Ta funkcja pozwala uczestnikom szkolenia obserwować wzajemne oddziaływanie między palnikiem a urządzeniami zabezpieczającymi, wzmacniając ich zrozumienie całego procesu operacyjnego.
  • Oprócz podstawowych urządzeń zabezpieczających, trenażer jest wyposażony w 15 obwodów usterek.
  • Obwody te wprowadzają kontrolowane usterki lub awarie, umożliwiając uczestnikom szkolenia ćwiczenie umiejętności rozwiązywania problemów i rozwijanie kompleksowego zrozumienia potencjalnych awarii systemu.
  • Trenażer zawiera czujniki do dokładnego pomiaru poziomu wody i ciśnienia.
  • Pomiary te są bezpośrednio przesyłane do komputera za pośrednictwem łącza USB, co ułatwia analizę i monitorowanie danych w czasie rzeczywistym.
  • Aby ułatwić analizę i wizualizację danych, trenażer zawiera oprogramowanie do akwizycji danych.
  • Oprogramowanie to zapewnia kompleksowy schemat procesu obejmujący elementy bezpieczeństwa, krzywe ciśnienia i reprezentację poziomu wody.
  • Uczestnicy szkolenia mogą obserwować te wizualizacje, aby uzyskać wgląd w zachowanie i wydajność systemów w różnych warunkach.

Eksperymenty

  • Zapoznanie się z funkcją i działaniem palnika parowego opalanego olejem
  • Zapoznanie się z normami, zasadami technicznymi, wymogami prawnymi i przepisami dotyczącymi palnika parowego opalanego olejem
  • Uznanie zagrożeń wynikających z zaniedbania środków ostrożności podczas pracy z palnikiem parowym opalanym olejem
  • Obserwacja różnych urządzeń zabezpieczających stosowanych w systemie.
  • Eksperymentowanie z różnymi obwodami awaryjnymi, w tym:
  • Przełącznik ciśnienia i ogranicznik bezpieczeństwa
  • Woda zasilająca i system regulacji poziomu
  • Ogranicznik bezpieczeństwa wysokiego i niskiego poziomu wody
  • Palnik z systemem wykrywania płomienia
