Name: Kalibracja manometrów
Brand: Bedo

Opis produktu – Kalibracja manometrów

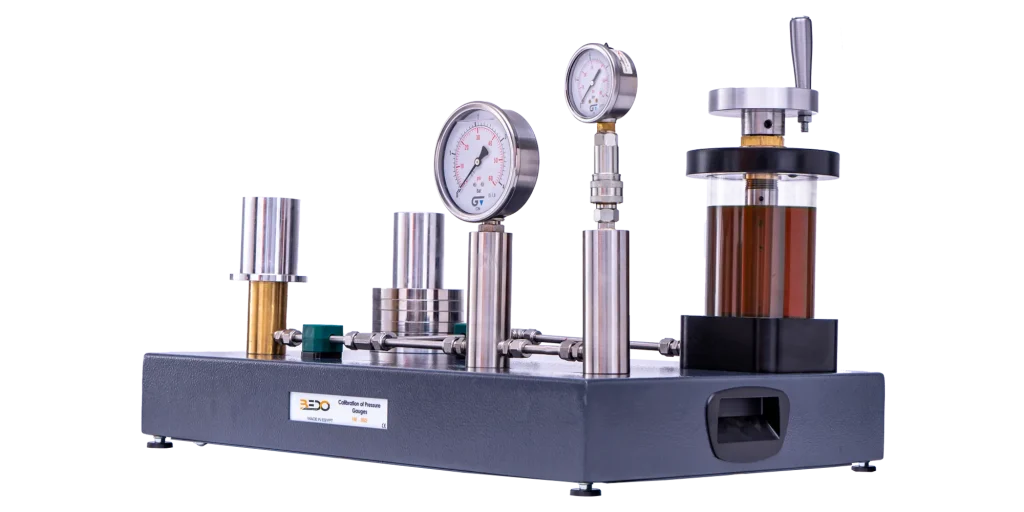

Zestaw ten (FM – 019) to stacjonarna jednostka edukacyjna, która została zaprojektowana w celu zapewnienia wprowadzenia do podstaw kalibracji manometru. Urządzenie wyjaśnia również działanie manometru z rurką Bourdona i manometru tłokowego.

1. Kalibrowany manometr 2. Manometr poddawany badaniu 3. Rurociąg 4. Zbiornik oleju 5. Pompa hydrauliczna 6. Uchwyt obciążników 7. Obciążniki 8. Tłok 9. Cylinder

Dane techniczne

Manometr tłokowy
- Tłok ciśnieniowy: średnica: 14mm
- Cylinder hydrauliczny: średnica: 14mm,
Rurka Bourdena
Zakres: 0-4 bar
Zestaw odważników
- Uchwyt odważnika: 485g
- 0,35bar 1x 193g / 0,166bar
- 4x 578g / 0, 5bar

Zakres dostawy

Kalibracja manometrów (FM – 019)
Twarda kopia instrukcji obsługi
Olej

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

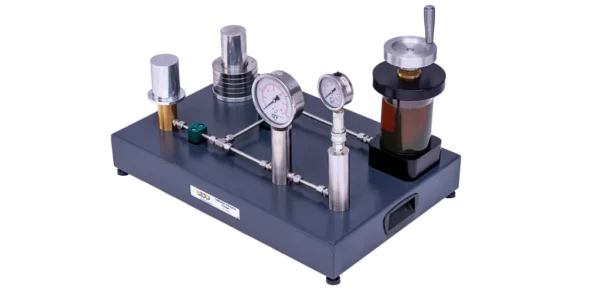

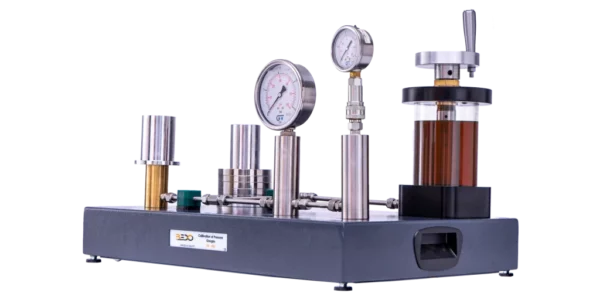

Zestaw edukacyjny zawiera manometr tłokowy i manometr z rurką Bourdona, które są połączone rurką.
Zestaw zawiera również pompę hydrauliczną ze zbiornikiem i mechanizmem odpowietrzającym.
Zestaw ten umożliwia dokładną kalibrację manometrów do 4 barów.
Manometry tłokowe są używane jako metody kalibracji manometrów.
Zestaw zawiera również obciążniki, które są używane do obciążania tłoka, który wytwarza siłę.
Olej hydrauliczny służy do przenoszenia siły.
Urządzenie zawiera również przezroczystą tarczę manometru, na której można wskazać ciśnienie testowe.
Przezroczysta tarcza manometru umożliwia również dobrą widoczność mechanizmu sprężynowego manometru z rurką Bourdona.
Tłok umożliwia kalibrację w szerokim zakresie ciśnień. Zmieniając ciężarki, zmienia się również obciążenie skalibrowanego manometru tłokowego, co daje bardzo dokładne, zmienne ciśnienie kalibracyjne, które jest używane do sprawdzania i kalibracji manometru.
Urządzenie jest dostarczane z futerałami do przenoszenia urządzenia i ciężarków.

Doświadczenia

Demonstracja zasady działania manometru z rurką Bourdona.
Kalibracja manometrów.
Wyznaczanie błędów systematycznych
Demonstracja zasady działania i pracy z manometrem tłokowym.
