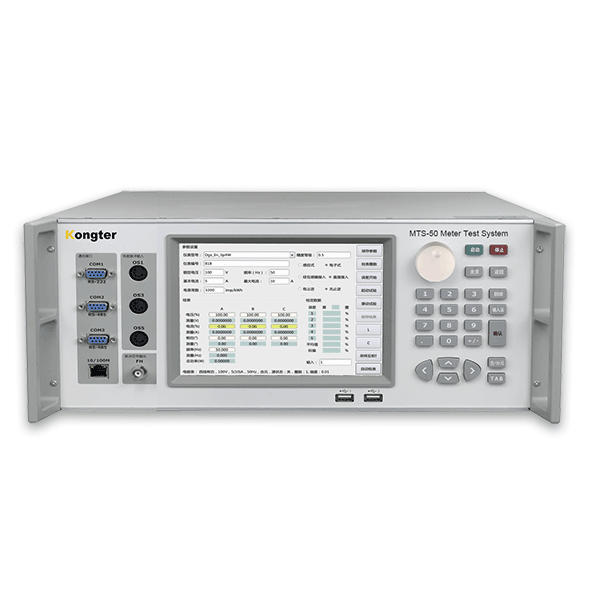

Opis produktu – Kalibrator mierników – Kongter MTS-50
Faza: 3
Wyjście napięcia AC: 0-792V
Wyjście prądu AC: 0-60A
Dokładność: 0,05% RG (klasa 0,05) lub 0,1% RG (klasa 0,1)
Ten miernik testowy charakteryzuje się najnowocześniejszą konstrukcją i wysoką dokładnością. Składa się z bardzo dokładnego (klasa 0,05% lub 0,1%) standardowego miernika odniesienia i źródła zasilania (do 50A). System ten został specjalnie zaprojektowany z modułową strukturą do kalibracji i testowania różnych jednofazowych / trójfazowych elektronicznych / indukcyjnych liczników energii czynnej i biernej.
- Kalibracja wszystkich rodzajów jednofazowych / trójfazowych elektronicznych / indukcyjnych liczników energii czynnej i biernej
- Automatyczne lub jednoetapowe ręczne testowanie błędu podstawowego, pełzania, rozruchu, odchylenia standardowego jedno/trójfazowego licznika energii, zapisywanie zdefiniowanego przez użytkownika schematu kalibracji w automatycznej kalibracji
- Testy wpływu zmiennych, takich jak: Napięcie, częstotliwość, harmoniczne, odwrotna kolejność faz, niezrównoważenie napięcia itp
- Obsługa specjalnych testów w teście typu licznika energii, takich jak: wyzwalanie fazowe, wyzwalanie impulsowe itp.
- Obsługa protokołu komunikacyjnego DLT-645, testowanie liczników wielofunkcyjnych, takich jak: błąd wskazania zapotrzebowania, błąd cyklu zapotrzebowania, błąd przełączania szczeliny czasowej, błąd energii w różnych okresach taryfowych itp.
- Dzięki OCXO można wykryć dzienny błąd licznika energii
- Wyjście 2nd~63rd harmonicznych
- 8″ ekran TFT, przyjazny interfejs, łatwy w obsłudze;
- Wyposażony w interfejs RS232, Ethernet i WiFi, MTS-50 może obsługiwać samodzielną pracę, sterowanie z komputera lub poręczne sterowanie terminalem bezprzewodowym;
- Komunikacja z testowanymi miernikami poprzez RS-485;
- Automatycznie oblicza błąd miernika, a powiązane dane można pobrać za pośrednictwem dysku U;
- Samoobrona, alarmowanie i wyświetlanie lokalizacji przeciążenia dla przeciążenia wyjścia sprzętu, zwarcia napięcia, przerwy w prądzie;
- Automatyczne wykrywanie, diagnozowanie i alarmowanie o awarii.
- Zdalna aktualizacja online, łatwa aktualizacja oprogramowania;
- Obsługa kalibracji przez użytkownika lokalnie
Wyposażenie opcjonalne – Kalibrator mierników – Kongter MTS-50
Napięcie wyjściowe AC:
- Zakres: 100V, 220V, 380V, 660V;
- Zakres regulacji: (0~120) %RG, RG odnosi się do zakresu;
- Rozdzielczość regulacji: 0,01%RG, 0,1%RG, 1%RG lub 10% RG;
- Stabilność: 0,01%/2min (klasa 0,05), 0,02%/2min (klasa 0,1);
- Zniekształcenia: ≤0,2% (obciążenie nie pojemnościowe);
- Maks. obciążenie wyjściowe: 20VA w każdej fazie;
- Dokładność: 0.05%RG (klasa 0.05), 0.1%RG (klasa 0.1);
Prąd wyjściowy AC:
- Zakres: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;
- Zakres regulacji: (0~120) %RG, RG odnosi się do zakresu, podobnie w dalszej części;
- Rozdzielczość regulacji: 0,01%RG, 0,1%RG, 1%RG lub 10% RG;
- Stabilność: 0,01%/2min (klasa 0,05), 0,02%/2min (klasa 0,1)
- Zniekształcenia: ≤0,2% (obciążenie nie pojemnościowe);
- Maks. obciążenie wyjściowe: 50VA (zakres 50A)
- Dokładność: 0.05%RG (klasa 0.05); 0.1%RG (klasa 0.1)
Moc wyjściowa
- Stabilność mocy wyjściowej: 0,01%/2min (klasa 0.05), 0,02%/2min (klasa 0.1)
Wyjście fazowe
- Zakres regulacji wyjścia: 0°~360°;
- Rozdzielczość regulacji wyjścia: 10°, 1°, 0,1° lub 0,01°;
- Rozdzielczość: 0,01°;
- Dokładność pomiaru: 0,05°;
Wyjściowy współczynnik mocy:
- Zakres regulacji: -1 ~ 0 ~ +1;
- Rozdzielczość pomiaru: 0,0001;
- Dokładność pomiaru: 0,0005
Częstotliwość wyjściowa
- Zakres regulacji: 40Hz ~ 70Hz;
- Rozdzielczość regulacji wyjścia: 1Hz, 0.1Hz, 0.01Hz lub 0.001Hz;
- Rozdzielczość: 0,001Hz;
- Dokładność: 0,002 Hz;
Ustawienie harmoniczne
- Porządek harmonicznych: 2nd ~63rd
- Amplituda harmonicznych: 0~40%
- Kąt harmoniczny: 0°~359.99°
- Błąd zestawu harmonicznych: 2~31 razy: ≤±0,1%, 32~63 razy: ≤±0,2%；
Pomiar błędu energii:
Podstawowy limit błędu energii czynnej:
- ±0.05%RD (napięcie 15V~660V, prąd 0.02A~60A, PF≥0.5);
- ±0.1%RD (napięcie 15V~660V, prąd 0.01A~0.02A, PF=1);
Granica błędu podstawowego energii biernej:
- ±0.1%RD (napięcie 15V~660V, prąd 0.02A~60A, PF≥0.5);
- ±0.2%RD (napięcie 15V~660V, prąd 0.01A~0.02A, PF=1);
Wejście impulsu energii
- Puls wejściowy: 3 kanały aktywne, 3 kanały reaktywne
Inne parametry:
- Zasilanie: 90-265VAC/DC
- Częstotliwość zasilania: 50Hz~60Hz
- Pobór mocy: 50VA~1000VA
- Warunki środowiskowe: 20℃~30℃，Wilgotność: RH≤85%
- Środowisko przechowywania: -20 ℃ ~ 50 ℃
- Rozmiar: 600 mm （L） × 440 mm （W） × 176 mm （H）
- Waga: 25 kg
