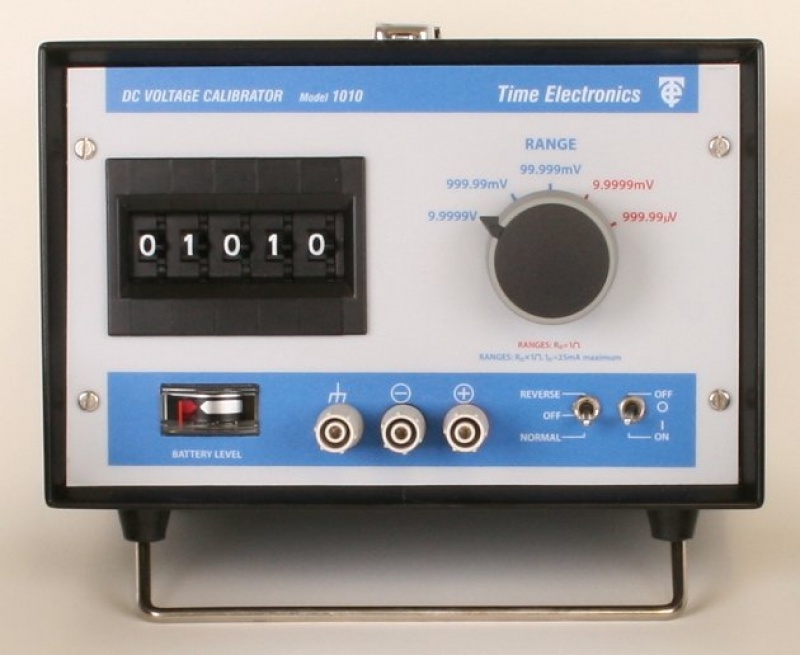

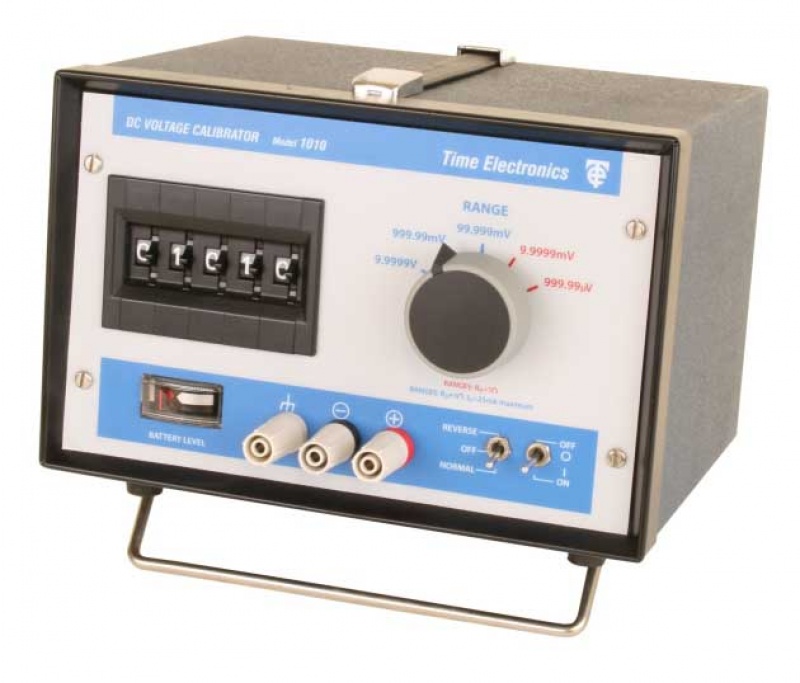

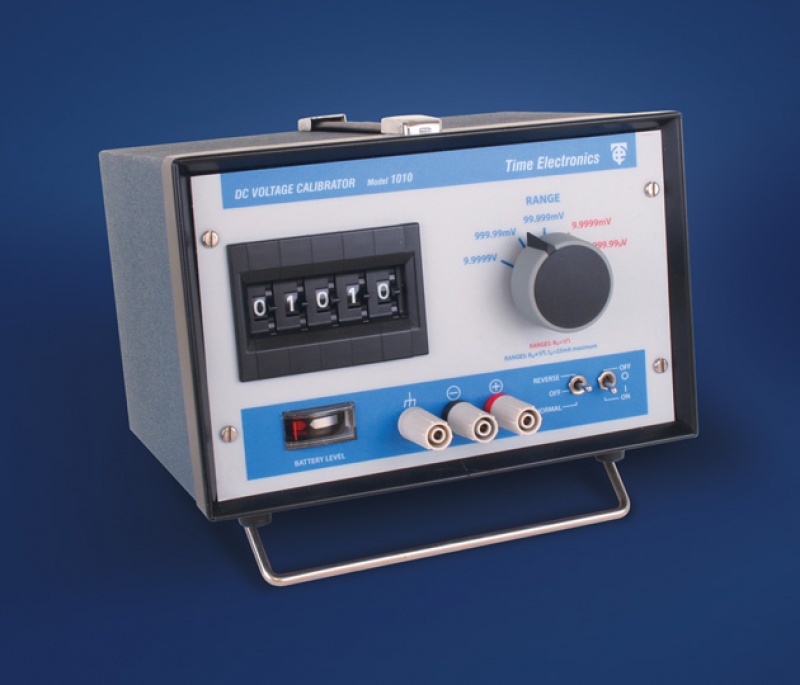

Kalibrator napięcia DC – Time Electronics 1010

Bardzo stabilny i dokładny kalibrator zasilany z sieci lub baterii do zastosowań wymagających precyzyjnego źródła napięcia o niskiej rezystancji wewnętrznej.
Kalibrator napięcia 1010 DC posiada pięć zakresów do 10V z rozdzielczością do 0,01μV. Kompaktowa i wytrzymała konstrukcja sprawia, że jest łatwy do przenoszenia i dobrze nadaje się do użytku laboratoryjnego, terenowego i przemysłowego. Dostępny jest futerał do transportu lub przechowywania przyrządu.

Wyjścia napięciowe są ustawiane poprzez wybranie przełącznika zakresu i wybranie żądanej wartości na pokrętle. Polaryzację wyjścia można wybrać za pomocą przełącznika normalny/wyłączony/odwrócony.

Rezystancja wyjściowa kalibratora wynosi typowo 500 mΩ w zakresach 10 V, 1 V i 0,1 V. Maksymalny prąd wyjściowy, który może być pobierany na tych zakresach, jest ograniczony do 25 mA przy zachowaniu specyfikacji. Niższe zakresy mają rezystancję wyjściową 1Ω i będą dostarczać prąd do 30mA.

Precyzyjna dioda Zenera jest używana jako źródło odniesienia, które zapewnia wejście do układu wzmacniacza chopperowego F.E.T. działającego w trybie stabilizowanego sprzężenia zwrotnego. Wartość wzmocnienia jest określana przez zestaw precyzyjnych rezystorów z folii metalowej, wybieranych za pomocą 5-dekadowego pokrętła na panelu przednim. Napięcie wyjściowe jest regulowane w zakresie od 0,01µV do 9,9999V w 5 zakresach.

Dla pełnej niezawodności, przełącznik zakresu kalibratora wykorzystuje dwa styki równolegle dla każdej pozycji w przypadku awarii jednego styku, zapewniając, że kalibrator nadal będzie działał poprawnie.

Kalibrator 1010 może być zasilany z sieci lub z wewnętrznego akumulatora. Gdy kalibrator jest podłączony do zasilania sieciowego, wewnętrzne baterie automatycznie zaczną się ładować. W przypadku odłączenia od sieci podczas pracy, wewnętrzne baterie będą nadal zasilać przyrząd. Pełne naładowanie pozwala na 40 godzin typowego użytkowania. Stan baterii jest monitorowany przez miernik na panelu przednim.

Zaciski bezpieczeństwa
Wyposażony w zaciski bezpieczeństwa, które są w pełni kompatybilne z wtyczkami osłoniętymi 4 mm, a także standardowymi wtyczkami, gołymi przewodami i zaciskami widełkowymi.

Aplikacje
Miernik 1010 może być używany do kalibracji, pomiarów liniowości i stabilności przyrostów na wzmacniaczach prądu stałego, woltomierzach cyfrowych i elektronicznych, rejestratorach danych i rejestratorach wykresów. Wysoka stabilność 10ppm na godzinę i bardzo niski poziom szumów są idealne do tego typu zastosowań.

Tester 1010 jest prostym w obsłudze przyrządem kalibracyjnym zaprojektowanym z myślą o dokładności i niezawodności. Jako część serii Time Electronics przenośnego sprzętu testowego zapewnia wysoką wydajność w aplikacjach kalibracji napięcia.
