Separatory

Separatory membranowe do trudnych mediów procesowych

Bezpośredni kontakt przyrządu z medium może być problemem w przypadku cieczy agresywnych, lepkich, krystalizujących, zanieczyszczonych lub gorących. MERAZET oferuje separatory pozwalające odizolować element pomiarowy od takich warunków przy jednoczesnym przekazywaniu ciśnienia do manometru lub przetwornika.

Rozwiązania tego typu znajdują zastosowanie między innymi w przemyśle chemicznym i petrochemicznym, uzdatnianiu wody oraz innych instalacjach procesowych. Dostępne są konstrukcje z membraną wewnętrzną, spłukiwaną lub wysuniętą, dobierane do właściwości medium i budowy punktu pomiarowego.

Gwint, kołnierz czy separator rurowy?

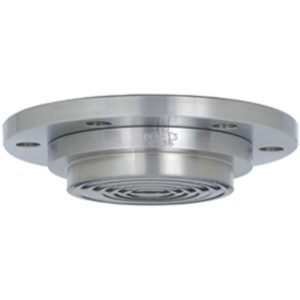

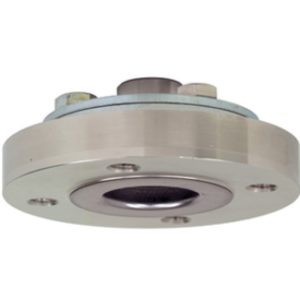

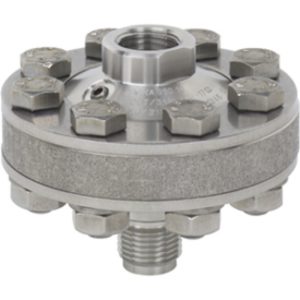

Oferta MERAZET obejmuje separatory z przyłączami gwintowymi i kołnierzowymi, konstrukcje międzykołnierzowe oraz separatory rurowe montowane bezpośrednio w instalacji. Rodzaj przyłącza powinien odpowiadać konstrukcji rurociągu lub zbiornika, zakresowi ciśnienia oraz warunkom procesu.

Membrana wysunięta może być przydatna przy grubościennych lub izolowanych zbiornikach i rurociągach. Membrany spłukiwane stosuje się natomiast tam, gdzie trzeba ograniczyć przestrzenie, w których mogłoby odkładać się lepkie lub krystalizujące medium.

Separatory membranowe do procesów higienicznych

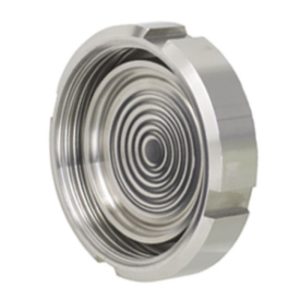

Znaczną część asortymentu MERAZET stanowią separatory do przemysłu spożywczego, farmaceutycznego i biotechnologicznego. Dostępne są rozwiązania z przyłączami Clamp, Tri-Clamp oraz innymi przyłączami stosowanymi w instalacjach higienicznych.

W takich procesach istotna jest konstrukcja ograniczająca martwe przestrzenie i umożliwiająca skuteczne czyszczenie instalacji. Poszczególne modele mogą być dostosowane do procesów CIP i SIP oraz wymagań dotyczących materiału i jakości powierzchni części mających kontakt z produktem.

Separator do manometru lub przetwornika ciśnienia

Separator membranowy może współpracować z różnymi rodzajami aparatury pomiarowej. W MERAZET dostępne są rozwiązania przeznaczone do łączenia między innymi z manometrami oraz przetwornikami ciśnienia. W zależności od aplikacji przyrząd może być połączony z separatorem bezpośrednio albo za pośrednictwem odpowiednio skonfigurowanego układu.

Przy wysokiej temperaturze procesu lub konieczności odsunięcia przyrządu od punktu pomiarowego mogą być stosowane elementy chłodzące lub kapilary. Dobór całego systemu powinien uwzględniać zakres ciśnienia, temperaturę, rodzaj medium, materiał membrany, sposób montażu oraz wymagania dotyczące dynamiki pomiaru.

Separatory membranowe WIKA w ofercie MERAZET

MERAZET oferuje separatory membranowe WIKA w wielu konfiguracjach procesowych. Asortyment obejmuje modele gwintowe, kołnierzowe, międzykołnierzowe, rurowe i higieniczne, przeznaczone zarówno do standardowych układów pomiarowych, jak i do wymagających mediów agresywnych, gorących, lepkich czy krystalizujących.

Szeroki wybór konstrukcji i przyłączy pozwala dopasować separator do konkretnego manometru lub przetwornika oraz warunków panujących w instalacji, zamiast ograniczać wybór wyłącznie do samego zakresu mierzonego ciśnienia.
