Opis produktu – Kompaktowy model weryfikacji uprawnień elektryka – instalacja elektryczna Habilit6
CELE EDUKACYJNE
- Zastosowanie wiedzy, zasad i metod uprawnień do usuwania zagrożeń elektrycznych
- Wykonywanie praktycznych prac związanych z kwalifikacją elektryczną B0 / B0V / manewr BE / BS
- Wykonywanie operacji rejestrowania urządzeń elektrycznych
- Wykonywanie odczytów pomiarowych za pomocą multimetru (brak w zestawie)

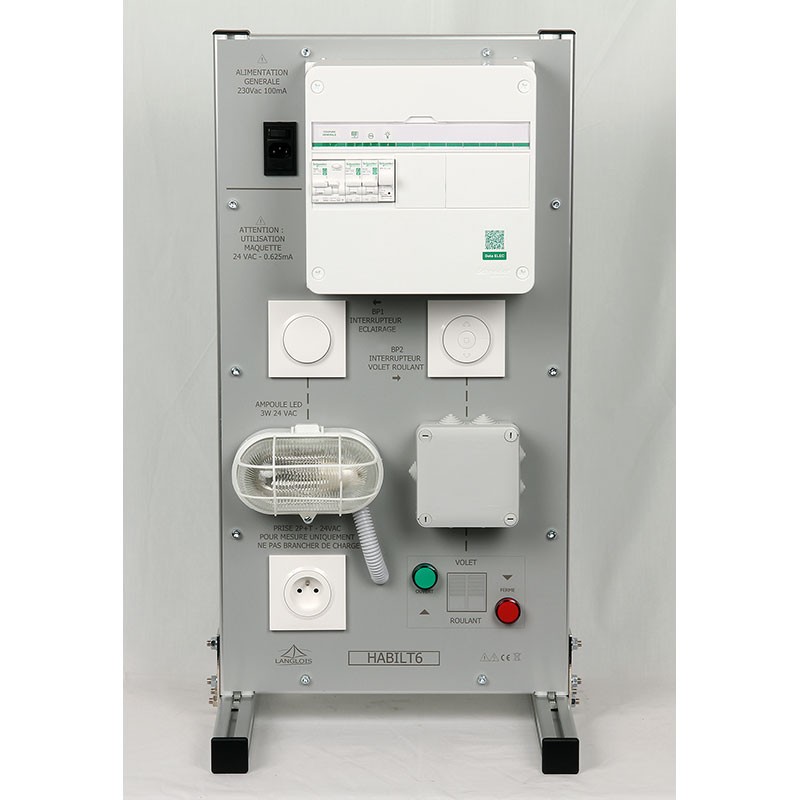

Przenośny model do sprawdzenia umiejętności elektryka (manewr B0 / B0V / BE / BS).
Napięcie robocze 24VAC zabezpieczone bezpiecznikami, sprawia, że użytkowanie modelu jest całkowicie bezpieczne.
Informacje o znakowaniu komponentów i inne cechy techniczne są drukowane sitodrukiem na powierzchniach PVC.
Praktyczna praca
- Przypomnienie zasad uprawnień elektrycznych
- Rejestrowanie wyłącznika
- Wypełnianie dokumentów rejestracyjnych i autoryzacji
- Weryfikacja dobrego użytkowania środków ochrony indywidualnej (PPE)

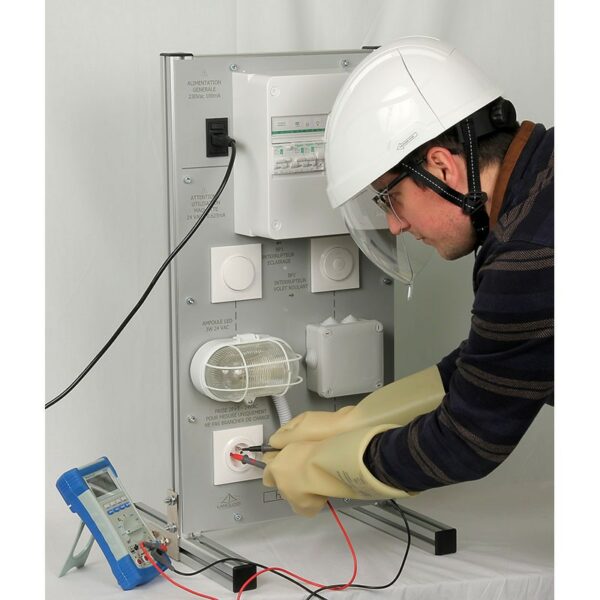

- Pomiar napięcia i test ciągłości za pomocą multimetru (brak w zestawie)
Przykłady ćwiczeń
- Wyłączanie i rejestrowanie zasilania
- Wymiana bezpiecznika niskiego napięcia
- Wymiana lampy
- Wymontowanie i zainstalowanie gniazdka elektrycznego
- Wymontowanie i zainstalowanie włącznika światła
- Podłączenie urządzenia elektrycznego do obwodu oczekującego
- Zresetuj urządzenia zabezpieczającego
- Wymiana akcesorium oświetlenia (żarówka …)
Wyposażenie
- Moduł gniazdowy umożliwiający zasilanie modelu w 230Vac / 50Hz 2P + PE (przewód zasilający w zestawie)
- 1 wyłącznik różnicowy przed instalacją w 40A-30mA (typ obudowy)
- 1 obwód oświetleniowy składający się z uchwytu bezpiecznika z bezpiecznikiem 10A, przełącznika, wpuszczanego garnka i iluminatora z lampą LED 3W
- 1 obwód składający się z wyłącznika 16A typu obudowy, garnek wnękowy i gniazdo.
- 1 obwód rolety składający się z wyłącznika 10A typu obudowy, przełącznika roletowego, gniazda instalacyjnego, skrzynki przyłączeniowej i 2 diod LED symulujących roletę do testowania.
- 1 szafka na wyłączniki + 1 kłódka + 1 odznaka sygnalizacyjna potępienia (” URZĄDZENIE SKAZANE – OBRONA PRZED UŻYCIEM”)
