Kompletny zestaw do badania 1,5 kW silnika asynchronicznego z monitorowaniem na PC PACK-AC1

PACK-AC1 – Zestaw dydaktyczny do badania silnika asynchronicznego 1,5 kW z akwizycją danych i modułem MELEC-VISION

ref. PACK-AC1 – kompletny zestaw zasilający (jednostka zasilająca + akcesoria), dostępny również w wersji 300 W.

Opis ogólny

PACK-AC1 to kompletny zestaw dydaktyczny (jednostka zasilająca wraz z akcesoriami) przeznaczony do badania trójfazowego silnika indukcyjnego (asynchronicznego) ze zwartym wirnikiem, 220/400 V, o mocy 1500 W. Zestaw umożliwia wykonanie szeregu pomiarów oraz monitorowanie charakterystyk obciążenia silnika w czasie rzeczywistym na komputerze PC.

Nowość w tej wersji: dwa dotychczas oddzielne przyrządy pomiarowe zostały zastąpione jednym, zintegrowanym modułem MELEC-VISION, który jednocześnie prezentuje wszystkie wielkości elektryczne i mechaniczne oraz steruje hamulcem proszkowym. Dzięki temu stanowisko jest prostsze w obsłudze, bardziej przejrzyste dla ucznia i szybsze w konfiguracji.

Zasada działania

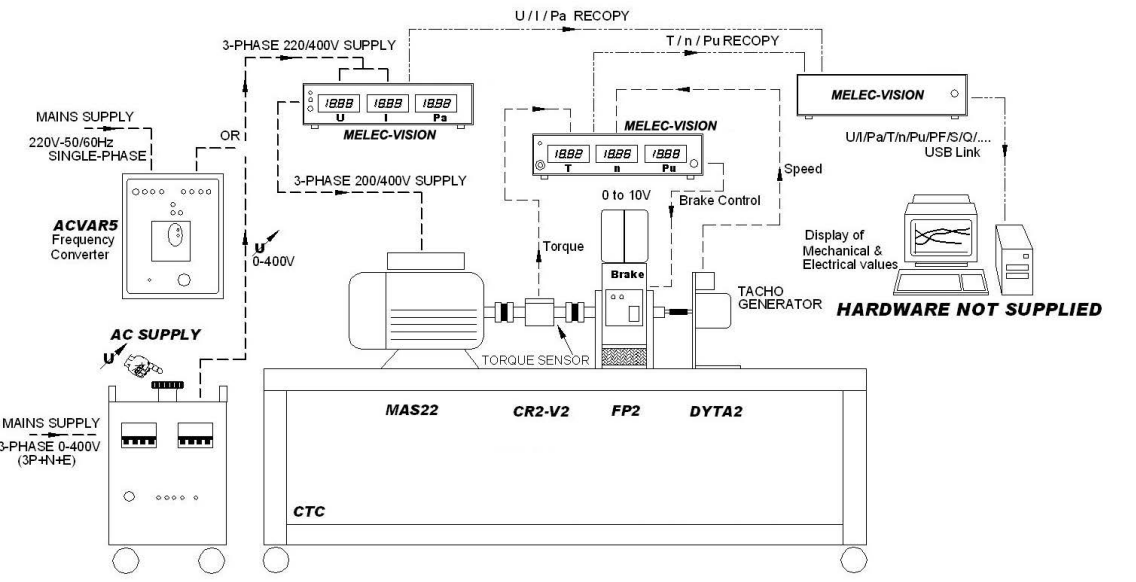

Regulator prędkości (przetwornica częstotliwości o stałym stosunku U/f) steruje prędkością obrotową silnika według zadanych ramp przyspieszania i zwalniania. Do zasilania silnika — zamiennie z przetwornicą — służy również trójfazowy zasilacz na kółkach.

Wentylowany hamulec proszkowy o mocy 1500 W obciąża silnik momentem w zakresie od 0 do 125% obciążenia znamionowego. Bezobsługowy, bezszczotkowy czujnik momentu obrotowego mierzy wartości momentu, natomiast prądnica tachometryczna DC dostarcza sygnał obrazujący prędkość obrotową silnika.

Cyfrowy moduł MELEC-VISION wyświetla wielkości elektryczne (napięcie, prąd, moc pobierana) oraz mechaniczne (moment obrotowy, prędkość obrotowa, moc użyteczna). Wszystkie te wielkości, wraz z krzywymi obciążenia silnika, mogą być prezentowane w czasie rzeczywistym na komputerze PC, a następnie wydrukowane.

Moduł MELEC-VISION – wizualizacja wielkości mechanicznych i elektrycznych z akwizycją danych

MELEC-VISION to cyfrowy wyświetlacz zaprojektowany specjalnie do badania maszyn wirujących (od 300 W do 3 kW).

• Jednoczesne wyświetlanie wielkości mechanicznych (moment, prędkość, moc) oraz elektrycznych (napięcie, prąd, moc czynna, moc bierna, współczynnik mocy)
• Pomiar wartości skutecznych (True RMS) w układach: prądu stałego, jednofazowym oraz zrównoważonym trójfazowym
• Wbudowane sterowanie mocą hamulca proszkowego za pomocą potencjometru na panelu przednim
• Szerokie pasmo przenoszenia umożliwiające pomiary sygnałów impulsowych (przetwornice częstotliwości, przekształtniki przemysłowe, zasilacze prostownicze itp.)
• Wejścia napięciowe i prądowe pływające względem siebie oraz względem masy
• Różne konfiguracje wyświetlania, dopasowane do badanej maszyny wirującej; w trybie maszyny DC lub synchronicznej możliwa jest wizualizacja zasilania głównego oraz zasilania wzbudzenia
• Wizualizacja krzywych w funkcji czasu dla każdej wielkości w czasie rzeczywistym
• Akwizycja i zapis danych na pamięci USB (nie wchodzi w skład zestawu) w formacie .csv, do dalszej obróbki w dowolnym arkuszu kalkulacyjnym
• Możliwość wyświetlenia krzywej zmiany prędkości w funkcji przyłożonego momentu (wykres X/Y) bezpośrednio na urządzeniu
• Kompatybilność z bezszczotkowymi czujnikami momentu oraz prądnicami tachometrycznymi 10 V

Ekrany MELEC-VISION

Złącza z tyłu obudowy

• Zaciski wejściowe głównego gniazda pomiaru prądu
• Zaciski głównego gniazda pomiaru napięcia
• Zaciski wejściowe pomocniczego gniazda pomiaru prądu
• Zaciski pomocniczego gniazda pomiaru napięcia
• Zaciski wejściowe gniazda pomiaru prędkości (10 V / 1000 obr/min)
• Złącze DIN do odczytu i zasilania bezszczotkowego miernika momentu
• Zaciski wyjściowe do podłączenia sterowania hamulcem proszkowym

Dane techniczne MELEC-VISION

Zagadnienia dydaktyczne (opisane w instrukcji dołączonej do PACK-AC1)

Badanie połączenia gwiazda/trójkąt silnika asynchronicznego:

• Zrozumienie i wykonanie okablowania silnika
• Pomiar i porównanie wartości napięć i prądów w zależności od wybranego typu połączenia
• Pomiar właściwości na komputerze PC

Badanie pracy silnika sterowanego regulatorem prędkości (przetwornicą częstotliwości):

• Zrozumienie i wykonanie okablowania regulatora prędkości do silnika
• Regulacja nastaw regulatora prędkości
• Regulacja nastaw przyspieszania i zwalniania obrotów silnika
• Pomiar na PC charakterystyki prędkości obrotowej w funkcji czasu

Badanie pracy silnika bez obciążenia, pod obciążeniem i przy przeciążeniu (zasilanie trójfazowe 230/400 V):

• Teoretyczne przypomnienie wzorów dotyczących silnika indukcyjnego asynchronicznego
• Zrozumienie i wykonanie okablowania silnika z urządzeniami pomiarowymi i monitorującymi
• Obliczenie wielkości elektrycznych i mechanicznych silnika na podstawie tabliczki znamionowej: prędkość synchroniczna, liczba par biegunów, poślizg, moment, sprawność, moc pozorna
• Utworzenie tabeli z obliczeniami i pomiarami wielkości elektrycznych i mechanicznych w różnych punktach obciążenia silnika: pobór prądu, pobór mocy, prędkość obrotowa, moc użyteczna, moment obrotowy, współczynnik mocy, moc pozorna, moc bierna, poślizg, sprawność
• Monitorowanie na PC i komentarz do krzywych obciążenia silnika
• Porównanie obliczeń teoretycznych z wartościami zmierzonymi podczas badań
• Wykreślanie charakterystyk na podstawie pomiarów, m.in.: moment w funkcji prędkości, moment w funkcji mocy użytecznej, sprawność, moc bierna, prąd, współczynnik mocy, prędkość obrotowa oraz poślizg — każda w funkcji mocy użytecznej (lub innej zmiennej)

Skład zestawu (10 elementów)

Cechy dodatkowe

• Dostarczany kompletnie z materiałami dydaktycznymi
• Zeszyt ucznia: studia teoretyczne i prace praktyczne
• Zeszyt nauczyciela: z poprawnymi wersjami prac praktycznych
• Dostępny również w wersji 300 W (na zapytanie)
• Gwarancja: 2 lata
