Opis produktu – Kompletny zestaw do badania 300W silnika asynchronicznego hamulcem proszkowym PACK-ACFR1

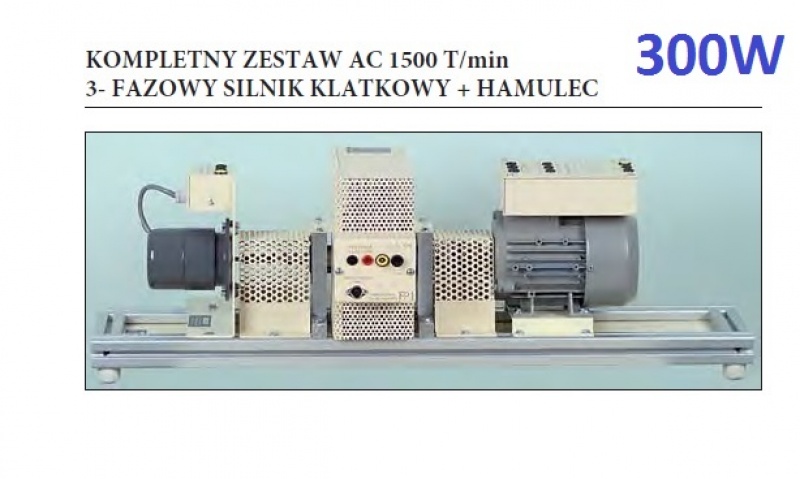

Kompletny zestaw do badania 300W silnika asynchronicznego hamulcem proszkowym PACK-ACFR1
Cele edukacyjne
• Badanie stojana i wirnika silnika asynchronicznego.
• Badanie połączeń silnika gwiazda/trójkąt.
• Przestudiuj liczbę par biegunów i wpływ na prędkość obrotową.
• Zanotuj, oblicz i wykreśl wielkości elektryczne i mechaniczne silnika.
• Urzeczywistnij bilans mocy silnika.
• Działanie hamulca proszkowego.
• Pomiary miernikiem cęgowym w maszynach elektrycznych
Wyposażenie zestawu:
- 1 szt. trójfazowy silnik indukcyjny klatkowy
Napięcie 230/400V, prąd 1,5/0,9A ; wymiar 90x172x235mm; kolor szary, na górze obudowa z wyprowadzonymi gniazdami laboratoryjnymi 4mm - 1 szt. Hamulec proszkowy
2V/0,1A; moment 35Nm; obudowa metalowa malowana proszkowo z wyprowadzonymi gniazdami; wymiar 90x172x240mm - 1 szt.czujnik momentu obrotowego
zakres czujnika 20Nm; wyjście sygnału 0-5V; max obroty 2000; zasilanie 12-28VDC ; czujnik z metalową perforowaną osłoną - 1 szt. tachogenerator prądu stałego
napięcie 10V przy 1000 obrotach; umieszczony na metalowym trójkątnym stojaku malowanym proszkowo; wyprowadzone gniazda 4mm; wymiar 90x172x170mm - 1 szt. trójfazowy zasilacz AC
moc 3,72kVA; pierwotne 380/400V; wrótne 0-430V; prąd wtórny 5A; w obudowie metalowej na kółkach; malowany proszkowo; wyprowadzone gniazda 4mm, lampka LED, zabezpieczenia umieszczone na ścianie bocznej; waga 30kg; wymiary 280x340x510mm - 1 szt.woltomierz magnetoelektryczny analogowy klasa 0,5%
zakres pomiarowy 30/100/300/1000V; klasa dokładności 0,5%; ilość zakresów 4; lusterko pod skalą na całym zakresie; długość skali co najmniej 130mm - 1 szt. miernik cęgowy AC i DC
- 1 szt. Miernik wielkości mechanicznych – prędkość – moc
Miernik wielkości mechanicznych: Wyświetlacz chwilowych wartości momentu w Nm, prędkości obrotowej w t/min i mocy w Watach dostosowany do pracy z bezszczotkowym czujnikiem momentu obrotowego i prądnicą tachometryczną o zakresach 10 lub 20 lub 60V do 1000 obrotów/min, możliwość sterowania hamulcem proszkowym -wejście sterowania hamulcem od 0 do 5V zewnętrznie sterowany przez sygnał analogowy, zakres wyjścia 0-10VDC/500mA – ręczna regulacja hamulca, dostosowany do mocy maszyny do 3kW; Wejścia wyjścia sterowania umieszczone na panelu przednim i tylnym miernika; wysokość cyfr wyświetlaczy min 14mm z możliwością wyświetlania tekstu / jednostek pomiarowych/ informacji o rodzaju mierzonej wielkości; Przyrząd umożliwia kalibrację miernika do używanego czujnika momentu obrotowego; 6 wyjść na panelu tylnym; Metalowa obudowa- waga nie większa niż 5,9kg; - 1 szt.watomierz TRMS
Cyfrowy multimetr parametrów takich jak napięcie, prąd i moc czynna współpracujący z zestawami maszyn AC/DC. Wejścia swobodne potencjałowo. Wejścia prądowe i napięciowe urządzenia są izolowane między sobą i w stosunku do ziemi. Przyrząd mierzy jedną fazę i zrównoważone moce trzech faz. Musi wyświetlać 3 wartości mierzone w tym samym momencie. - Zakres napięć mierzonych do 400Vrms 1-fazowy lub 700Vrms 3-fazowy, zakres prądów mierzonych 20Arms lub więcej, zakresy mierzonej mocy co najmniej 3 podzakresach do wartości min 20kW, impedancja wejścia napięciowego 1,5Mohm, impedancja wejścia prądowego mniej niż 0,005ohm ; wysokość cyfr wyświetlaczy min 14mm z możliwością wyświetlania tekstu 6mm / jednostek pomiarowych/ informacji o rodzaju mierzonej wielkości; Wejścia i wyjścia w postaci gniazd laboratoryjnych izolowanych 4mm; Wyjście napięciowe: 0 do 10V DC sygnał wchodzący 0 do 1000Vrms Wyjście prądowe: 0 do 10V DC sygnał wchodzący 0 do 20Arms. Moc wyjściowa: 0 do 10V DC dla 0 do 0.2kW – 0 do 2kW – 0 do 20kW; te trzy wskaźniki są przełączane automatycznie. Wymiary nie większe niż 380x85x278mm waga do 5,5 kg; Metalowa obudowa; Na panelu przednim przełącznik wyboru trybu pomiaru jedno lub trójfazowego.
- Wejścia napięciowe: Trzy zaciski napięcia swobodne potencjałowo, znajdujące się z tyłu urządzenia, Wejścia elektronicznie zabezpieczone przed przepięciami. Wejścia prądowe: Dwa swobodnie potencjałowo zaciski, znajdujące się z tyłu urządzenia, pozwalają na stosowanie prądu stałego, zmiennego. Wejście prądowe jest zabezpieczone bezpiecznikiem zwłocznym, dzięki czemu podczas pracy silnika można dokonywać pomiarów.
- 1 szt. Stelaż do silników
1 szt. Zestaw przewodów 4mm
